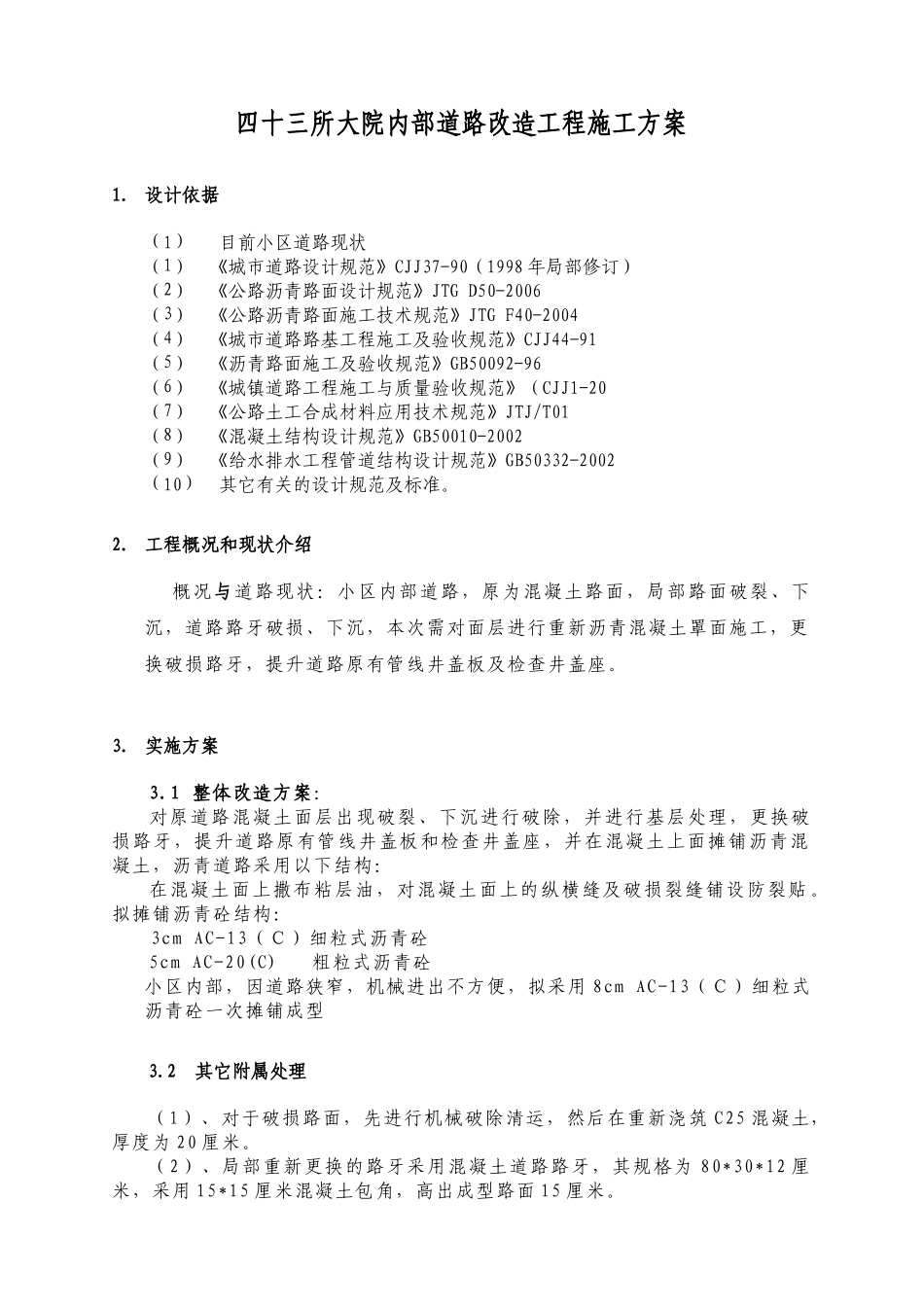

43所内部道路白加黑改造工程设计方案_第1页
1/8

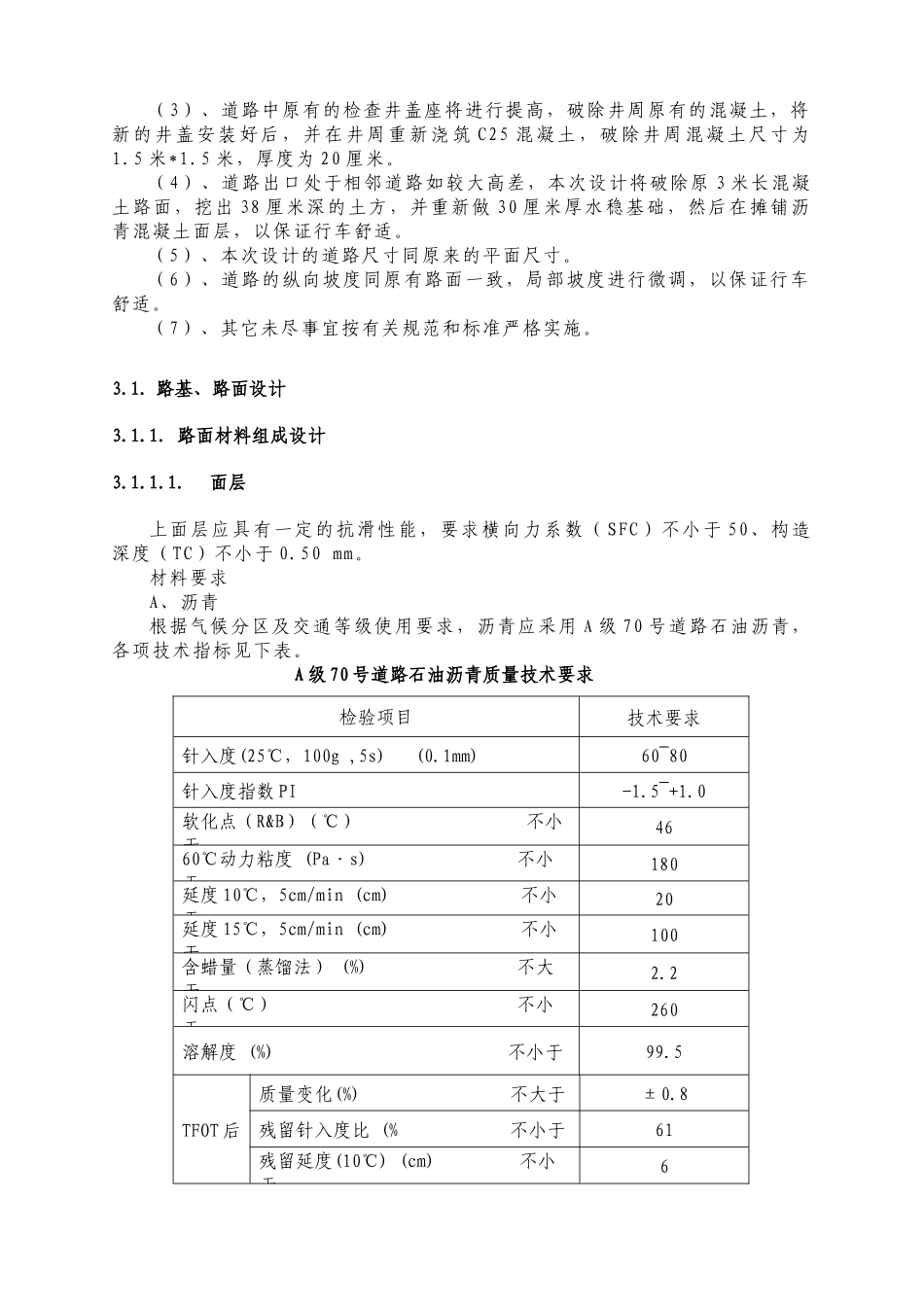

43所内部道路白加黑改造工程设计方案_第2页
2/8

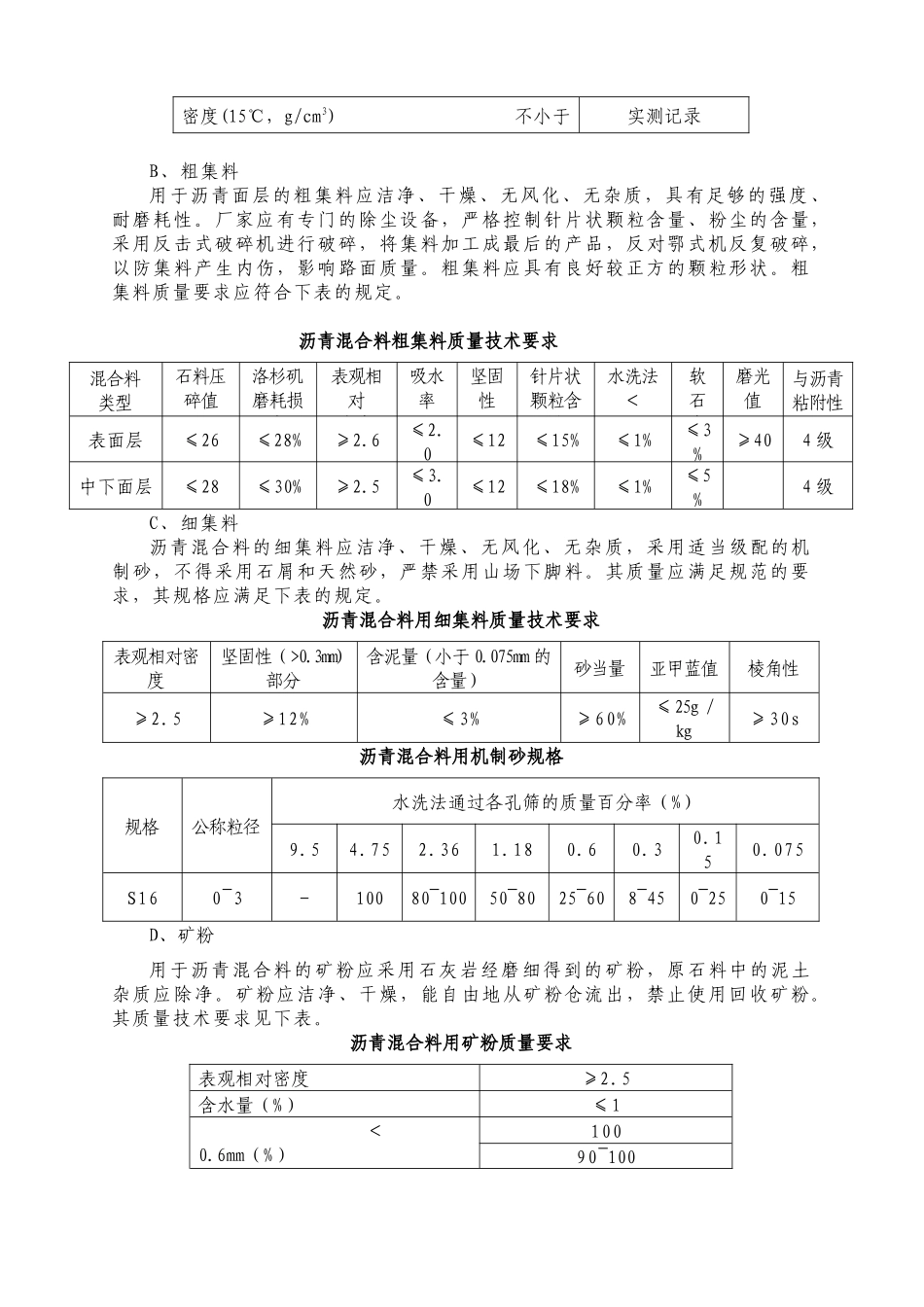

43所内部道路白加黑改造工程设计方案_第3页
3/8
四十三所大院内部道路改造工程施工方案1. 设计依据(1) 目前小区道路现状(1)《城市道路设计规范》CJJ37-90(1998 年局部修订)(2)《公路沥青路面设计规范》JTG D50-2006(3)《公路沥青路面施工技术规范》JTG F40-2004 (4)《城市道路路基工程施工及验收规范》CJJ44-91(5)《沥青路面施工及验收规范》GB50092-96(6)《城镇道路工程施工与质量验收规范》(CJJ1-20(7)《公路土工合成材料应用技术规范》JTJ/T01(8)《混凝土结构设计规范》GB50010-2002(9)《给水排水工程管道结构设计规范》GB50332-2002(10) 其它有关的设计规范及标准。2. 工程概况和现状介绍概况与道路现状:小区内部道路,原为混凝土路面,局部路面破裂、下沉,道路路牙破损、下沉,本次需对面层进行重新沥青混凝土罩面施工,更换破损路牙,提升道路原有管线井盖板及检查井盖座。3. 实施方案3.1 整体改造方案:对原道路混凝土面层出现破裂、下沉进行破除,并进行基层处理,更换破损路牙,提升道路原有管线井盖板和检查井盖座,并在混凝土上面摊铺沥青混凝土,沥青道路采用以下结构:在混凝土面上撒布粘层油,对混凝土面上的纵横缝及破损裂缝铺设防裂贴 。拟摊铺沥青砼结构: 3cm AC-13(C)细粒式沥青砼5cm AC-20(C) 粗粒式沥青砼小区内部,因道路狭窄,机械进出不方便,拟采用 8cm AC-13(C)细粒式沥青砼一次摊铺成型3.2 其它附属处理(1)、对于破损路面,先进行机械破除清运,然后在重新浇筑 C25 混凝土,厚度为 20 厘米。(2)、局部重新更换的路牙采用混凝土道路路牙,其规格为 80*30*12 厘米,采用 15*15 厘米混凝土包角,高出成型路面 15 厘米。(3)、道路中原有的检查井盖座将进行提高,破除井周原有的混凝土,将新的井盖安装好后,并在井周重新浇筑 C25 混凝土,破除井周混凝土尺寸为1.5 米*1.5 米,厚度为 20 厘米。(4)、道路出口处于相邻道路如较大高差,本次设计将破除原 3 米长混凝土路面,挖出 38 厘米深的土方,并重新做 30 厘米厚水稳基础,然后在摊铺沥青混凝土面层,以保证行车舒适。(5)、本次设计的道路尺寸同原来的平面尺寸。(6)、道路的纵向坡度同原有路面一致,局部坡度进行微调,以保证行车舒适。(7)、其它未尽事宜按有关规范和标准严格实施。3.1. 路基、路面设计 3.1.1. 路面材料组成设计3.1.1.1.面层上面层应具有一定的抗滑性能,要求横向力系数( SFC)不小于 50、构造深度(TC...
