光电子技术实验课程VIP免费

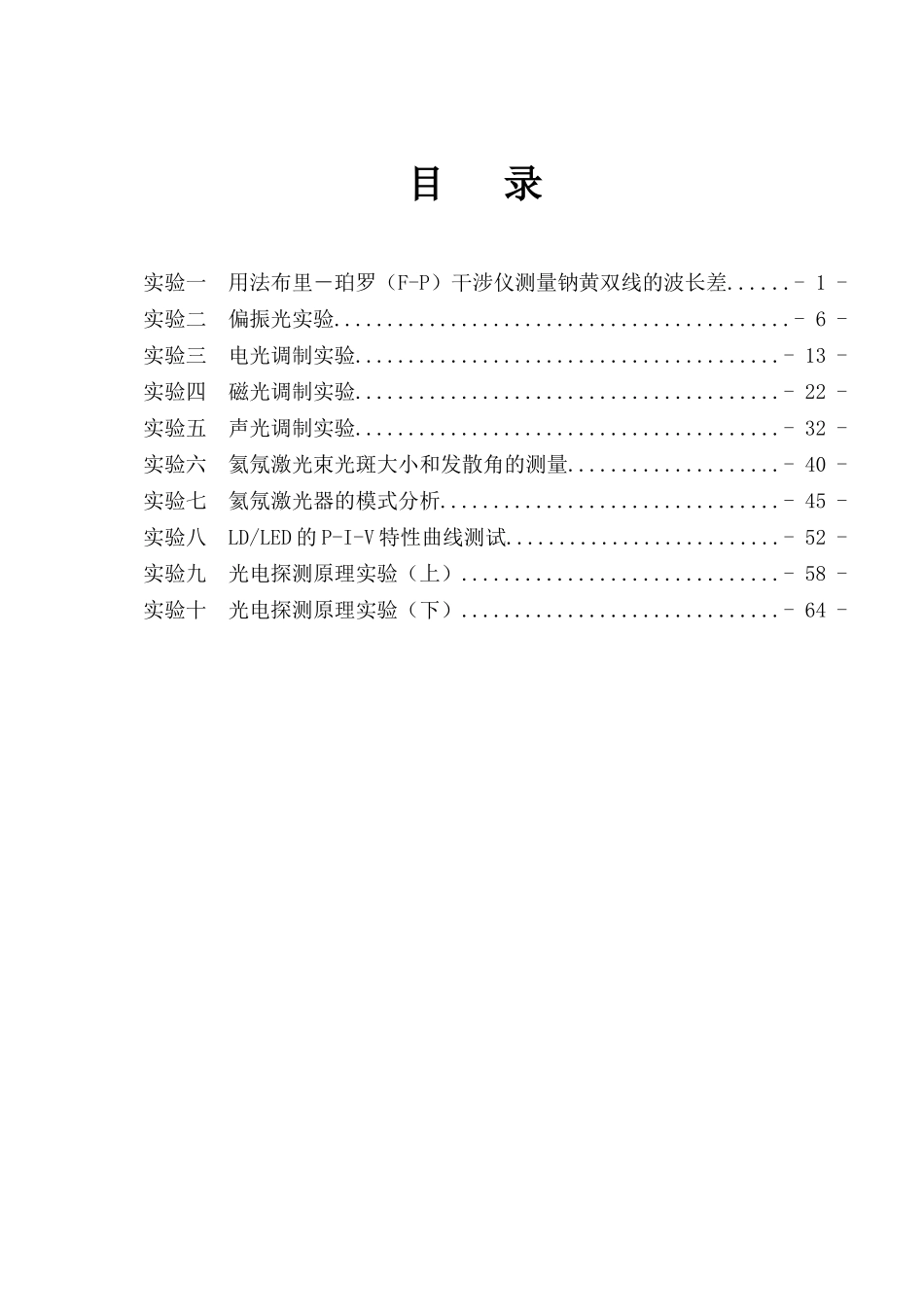

目 录 实验一 用法布里－珀罗（F-P）干涉仪测量钠黄双线的波长差......- 1 -实验二 偏振光实验...........................................- 6 -实验三 电光调制实验........................................- 13 -实验四 磁光调制实验........................................- 22 -实验五 声光调制实验........................................- 32 -实验六 氦氖激光束光斑大小和发散角的测量....................- 40 -实验七 氦氖激光器的模式分析................................- 45 -实验八 LD/LED 的 P-I-V 特性曲线测试..........................- 52 -实验九 光电探测原理实验（上）..............................- 58 -实验十 光电探测原理实验（下）..............................- 64 -实验一 用法布里－珀罗（F-P）干涉仪测量钠黄双线的波长差【实验目的】1、 了解 F-P 干涉仪的结构，掌握调节与使用 F-P 干涉仪的方法；2、 用 F-P 干涉仪测定钠黄双线的波长差。【仪器和装置】两块内侧面镀高反射膜的光学玻璃板。其中一块固定位置安装，另一块由测微螺旋经20:1（50:1）机械传动装置控制移动，并由预置螺旋控制，实验前可按实验需要将动镜预置到某一位置。光源是低压钠灯，通过毛玻璃可形成扩展的面光源。助视工具是一个小型显微镜，配升降调节磁性座。仪器装置见图 1图 1 实验仪器图【主要技术指标】反射镜： 30mm, 平面度 1/20移动镜预置螺旋：最小分度值 0.01mm，行程 10mm测微螺旋精度：最小分度值 0.01mm，估读 0.001mm测量精度 最小读数值 0.0005mm,行程 1.25mm （20:1） 最小读数值 0.0002mm,行程 0.5mm （50:1） 低压钠光源：20W【实验原理】 法布里－珀罗（F-P）干涉仪是根据平行平面板反射单色光的多光束叠加产生细窄明亮干涉条纹的基本原理制造的，如图 2 所示，F-P 干涉仪的主要部件是两块各有一面镀高反射膜的玻璃板 G1和 G2，使镀膜面相对，夹一层厚度均匀的空气膜，利用这层空气膜就能够产生多光束干涉现象。来自光源任一点的单色光以入射角 照射到平行板上，这时透射光是许多透过平板的平行光束的叠加。任一对相邻光束的光程差为 并且由计算得出，透射光束叠加后的光强I'=I011+4 R(1−R)2 sin2 πδλ式中 R 是反射率。这个结果表明，I' 随 改变而变化。并且，当δ=mλ （m=0, 1, 2⋯)时 I' 为极大值。当δ=(2...
