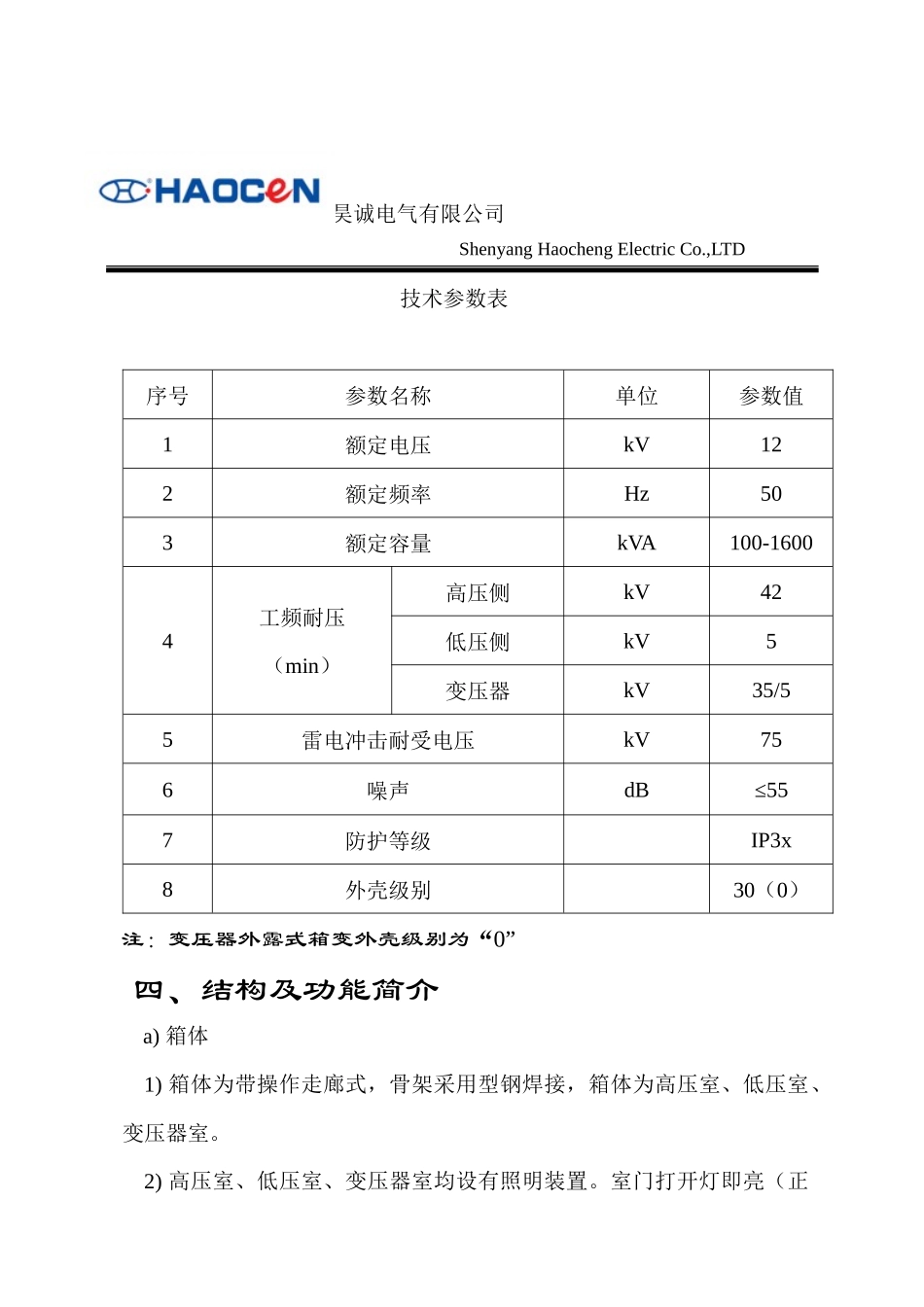

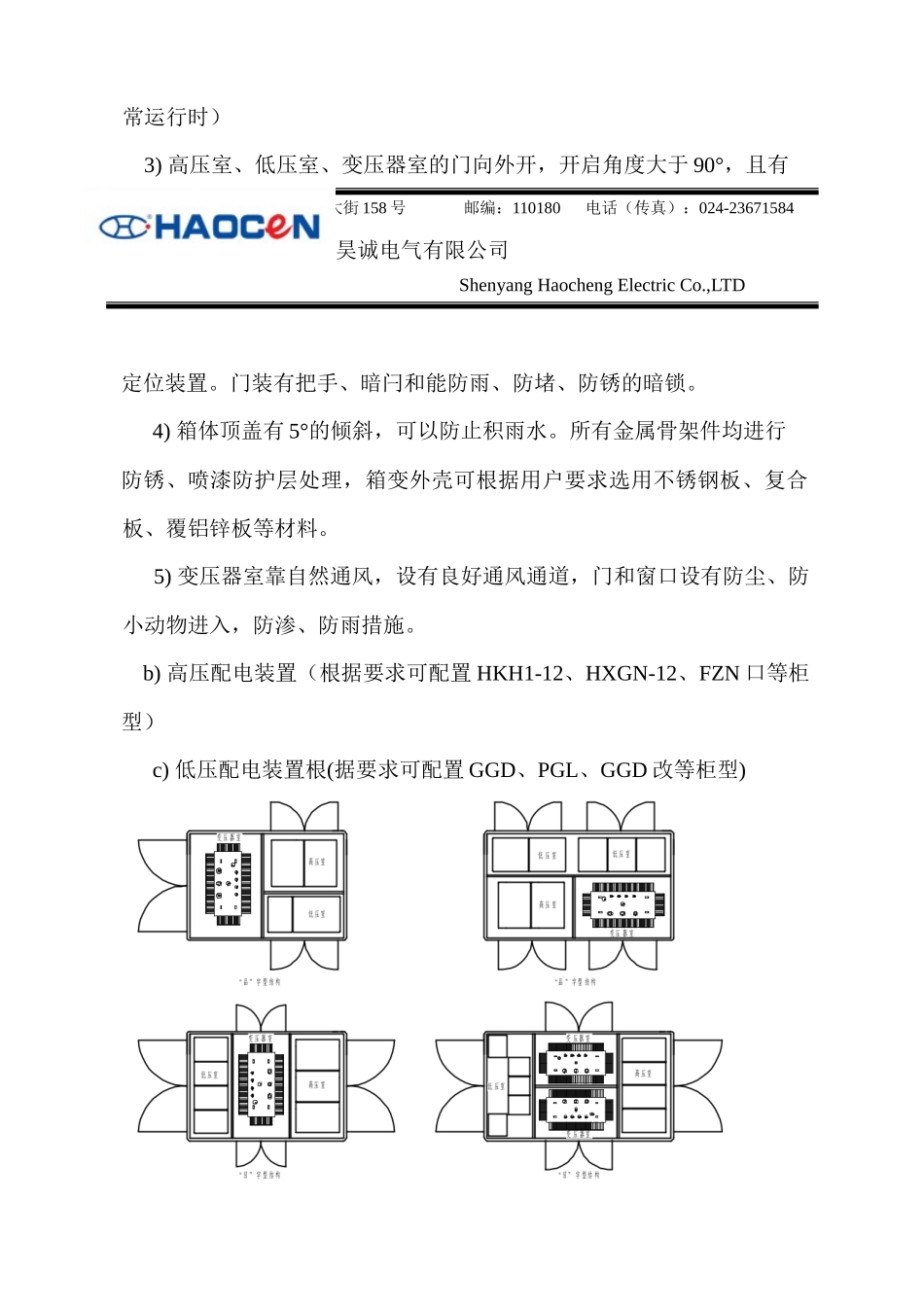

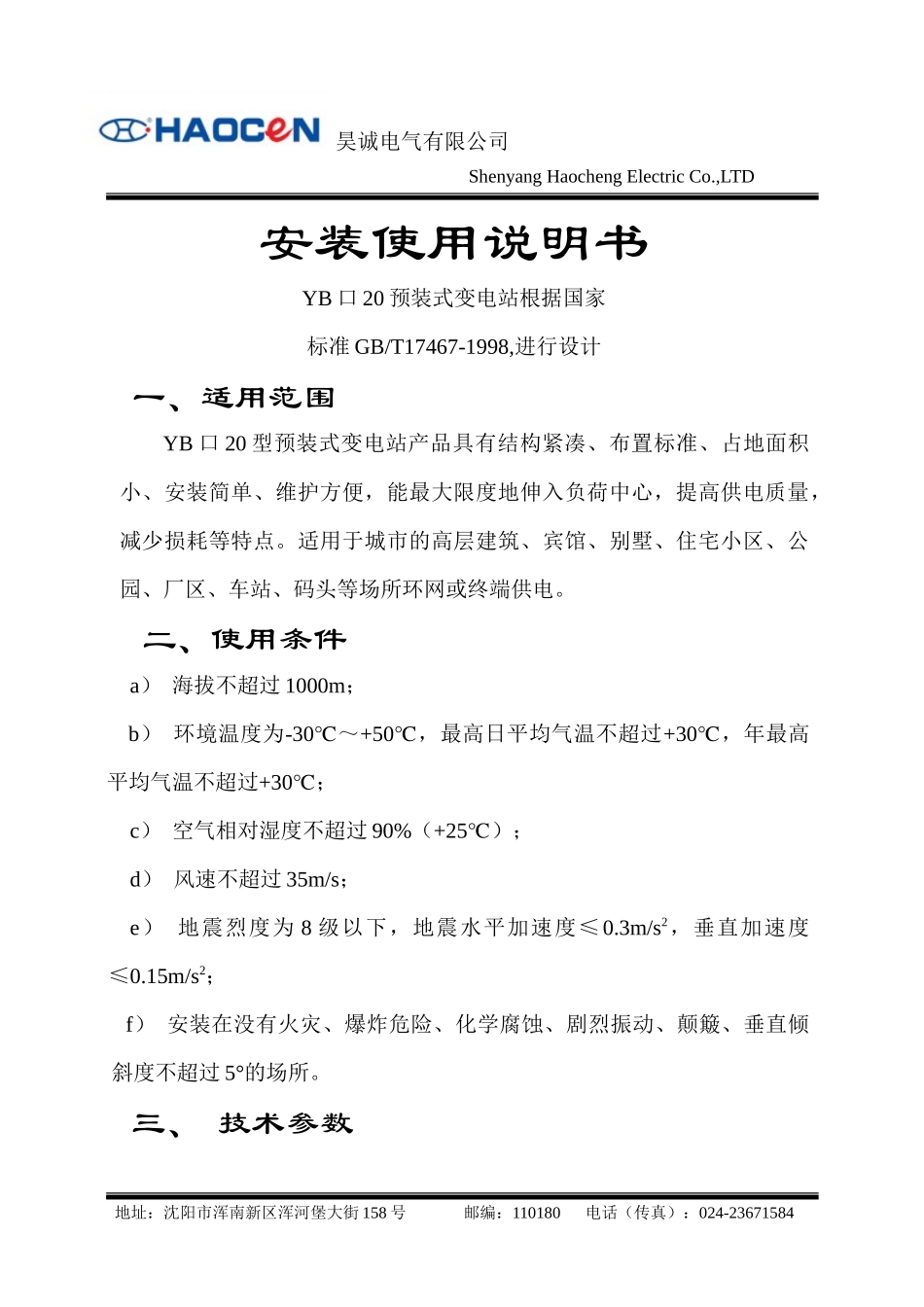

沈阳昊诚电气有限公司Shenyang Haocheng Electric Co.,LTD 安装使用说明书YB 口 20 预装式变电站根据国家标准 GB/T17467-1998,进行设计一、适用范围YB 口 20 型预装式变电站产品具有结构紧凑、布置标准、占地面积小、安装简单、维护方便，能最大限度地伸入负荷中心，提高供电质量，减少损耗等特点。适用于城市的高层建筑、宾馆、别墅、住宅小区、公园、厂区、车站、码头等场所环网或终端供电。二、使用条件a） 海拔不超过 1000m；b） 环境温度为-30℃～+50℃，最高日平均气温不超过+30℃，年最高平均气温不超过+30℃；c） 空气相对湿度不超过 90%（+25℃）；d） 风速不超过 35m/s；e） 地震烈度为 8 级以下，地震水平加速度≤0.3m/s2，垂直加速度 ≤0.15m/s2；f） 安装在没有火灾、爆炸危险、化学腐蚀、剧烈振动、颠簸、垂直倾斜度不超过 5°的场所。三、 技术参数 地址：沈阳市浑南新区浑河堡大街 158 号 邮编：110180 电话（传真）：024-23671584 沈阳昊诚电气有限公司Shenyang Haocheng Electric Co.,LTD 技术参数表序号参数名称单位参数值1额定电压kV122额定频率Hz503额定容量kVA100-16004工频耐压（min）高压侧kV42低压侧kV5变压器kV35/55雷电冲击耐受电压kV756噪声dB≤557防护等级IP3x8外壳级别30（0）注：变压器外露式箱变外壳级别为“0”四、结构及功能简介a) 箱体1) 箱体为带操作走廊式，骨架采用型钢焊接，箱体为高压室、低压室、变压器室。2) 高压室、低压室、变压器室均设有照明装置。室门打开灯即亮（正常运行时）3) 高压室、低压室、变压器室的门向外开，开启角度大于 90°，且有地址：沈阳市浑南新区浑河堡大街 158 号 邮编：110180 电话（传真）：024-23671584 沈阳昊诚电气有限公司Shenyang Haocheng Electric Co.,LTD 定位装置。门装有把手、暗闩和能防雨、防堵、防锈的暗锁。4) 箱体顶盖有 5°的倾斜，可以防止积雨水。所有金属骨架件均进行防锈、喷漆防护层处理，箱变外壳可根据用户要求选用不锈钢板、复合板、覆铝锌板等材料。5) 变压器室靠自然通风，设有良好通风通道，门和窗口设有防尘、防小动物进入，防渗、防雨措施。b) 高压配电装置（根据要求可配置 HKH1-12、HXGN-12、FZN 口等柜型）c) 低压配电装置根(据要求可配置 GGD、PGL、GGD 改等柜型)五、安装前准备根据箱变出厂文件里的产品结构图，电气原理图，了解产品结构及各单元的功能，确定安装的方位，进出...
