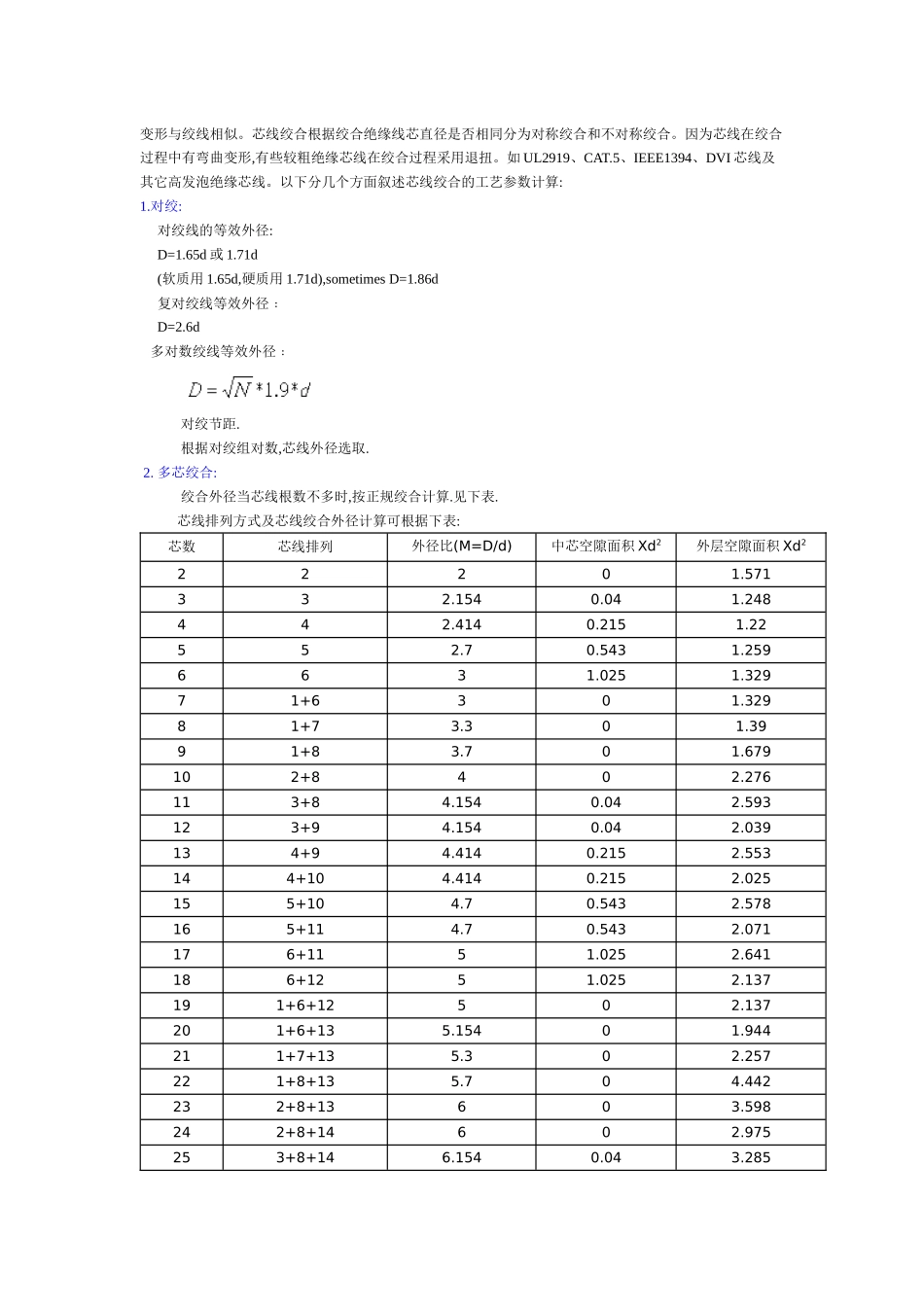

电缆结构设计与物料用量计算 电缆结构设计是把线材各组成部分参数书面化.在设计过程中,主要是根据线材的有关标准,结合本厂的生产能力,尽量满足客户要求.并把结果以书面形式表达出来,为生产提供依据. 物料用量计算是根据设计线材时选用的材料及结构参数,计算出各种材料的用量,为会计部计算成本及仓储发料提供依据. 导体部分有关设计与计算: 导体在结构上有实心及绞线两种,而其成份方面有纯金属.合金.镀层及漆包线等.在设计过程中,对于不同的线材选用这些导体材料时,基于下面几个方面: 1.线材的使用场所及后序加工方式. 2.导体材料的性能:导电率,耐热性.抗张强度.加工性.弹性系数等. 1.导体绞合节距设计: 绞线中绞合节距大小一般根据绞合导体线规选取(主要针对 UL 电子线系列, 电源线,UL444 系列,CSA TR-4 系列对导体的节距有要求,需根据标准设计),有时为了改善某种性能可选其它的节距.如通信线材为了降衰减选用小节距,为了提供好的弯曲性能选用较小的节距.下面的节距表选择表是针对 UL 电子线. 美制线规对应截面积及绞线节距 美制线规 标称截面积 最小截面积 节距 30 0.0507 0.0497 6~8 28 0.0804 0.0790 9~11 26 0.1280 0.1260 11~13 24 0.2050 0.1990 14~16 22 0.3240 0.3140 16~19 20 0.5190 0.5090 21~24 18 0.8230 0.8070 27~32 16 1.3100 1.2700 32~38 14 2.0800 2.0200 39~47 2.多根绞合导体绞合外径计算: 导体绞合采用束绞方式进行,绞合外径采用下面两种方法计算: 方法 1: 方法 2: d----单根导体的直径 D---绞合后绞合导体外径 N---导体根数 上述两种方法中,方法 2 比较适合束绞方式导体绞合外径计算: 3.导体用量计算: 1.单根导体 2.绞合导体 d----单根导体直径 ρ—导体密度 N---导体绞合根数 λ---导体绞入系数 注:用量计算为单芯时导体用量,当多芯时须考虑芯线绞合时的绞入系数. 4.导体防氧化. 为防止导体氧化, 可在导体绞合时, 加 BAT 或 DOP 油(如电源线,透明线)。 押出部分有关的设计与计算: 押出部分包括绝缘押出.内被押出及外被押出,在押出过程中,因对线材要求不同采用押出方式不同.一般情况下,绝缘押出采用挤压式,内护层与外护层采用半挤管式.有时为了满足性能要求采用挤管式.其具体选择方法,参照押出技术. 1.押出料的选择: 设计过程中押出料的选择主要根据胶料的用途、耐温等级、光泽性、软硬度、可塑剂耐迁移性、无毒性能等来选...
