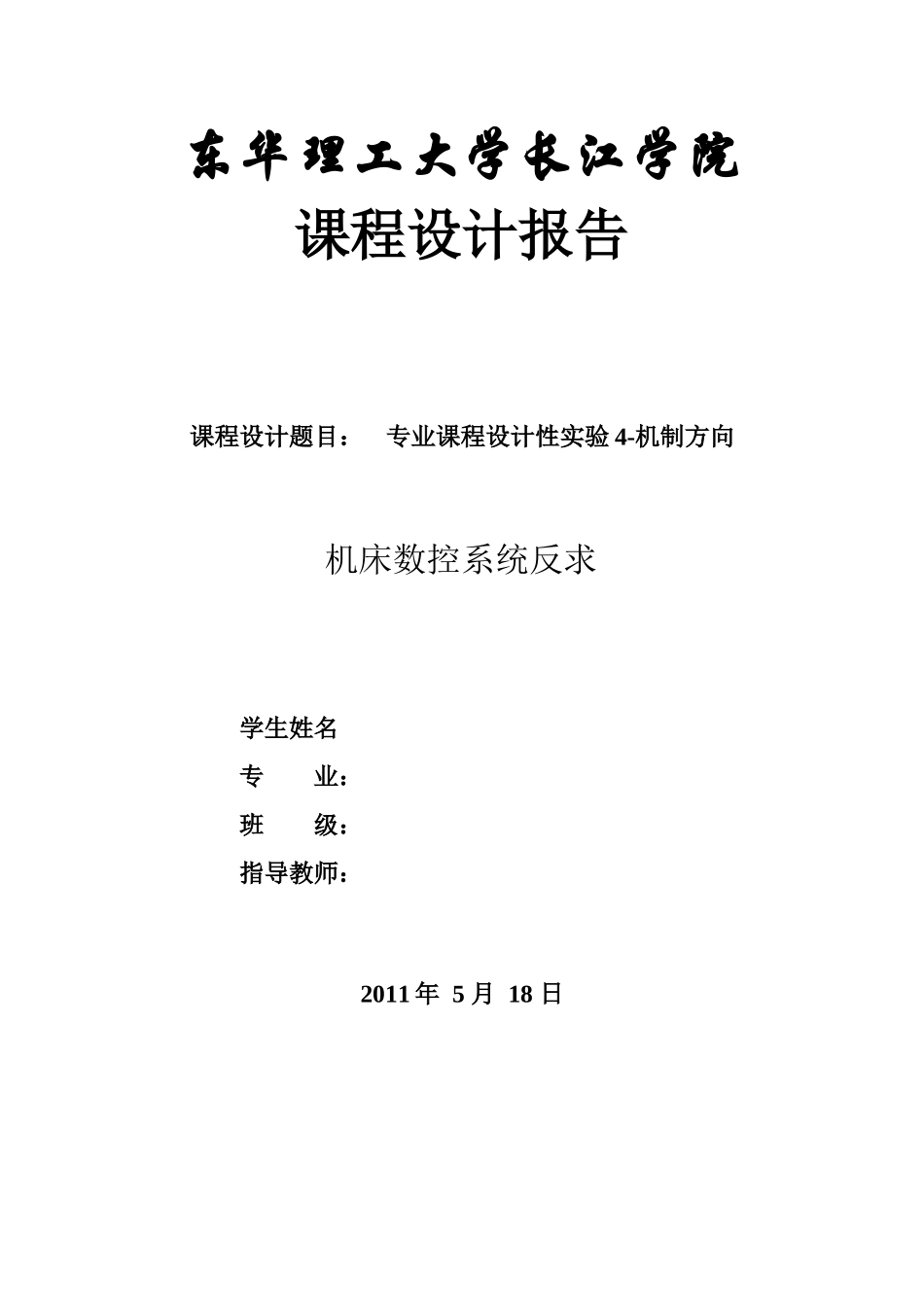

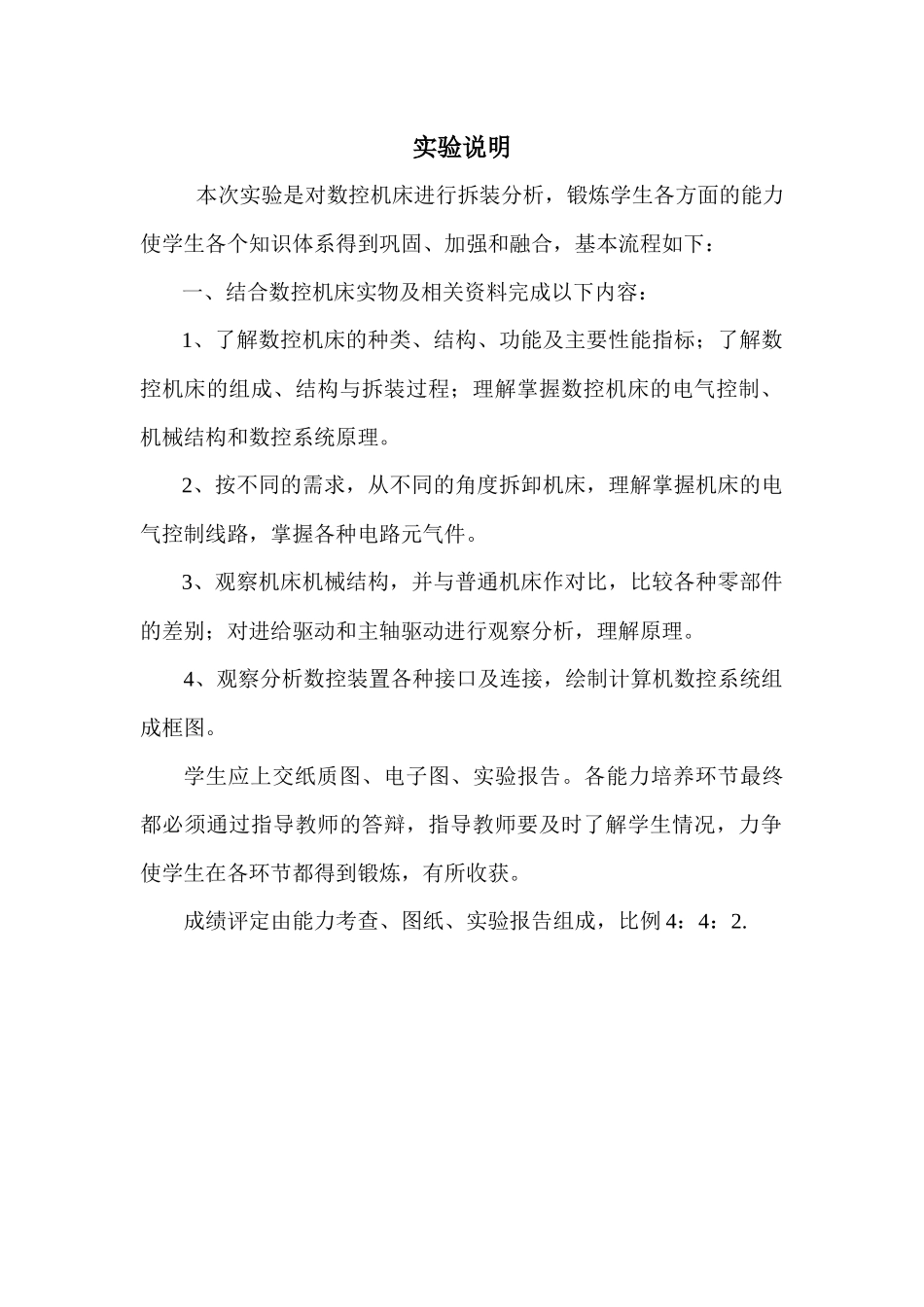

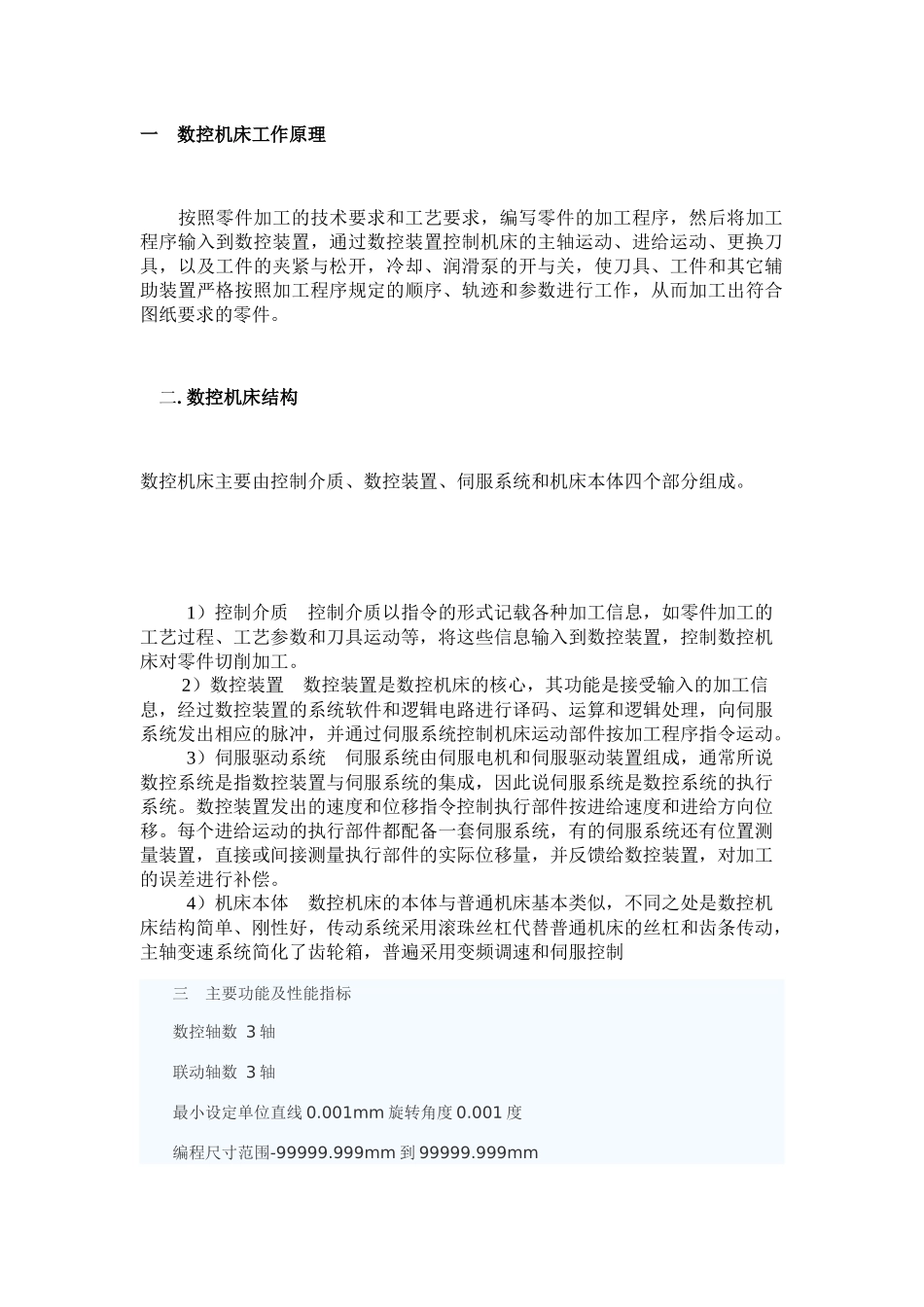

东华理工大学长江学院课程设计报告课程设计题目： 专业课程设计性实验 4-机制方向 机床数控系统反求学生姓名专 业：班 级：指导教师： 2011 年 5 月 18 日实验说明本次实验是对数控机床进行拆装分析，锻炼学生各方面的能力使学生各个知识体系得到巩固、加强和融合，基本流程如下： 一、结合数控机床实物及相关资料完成以下内容：1、了解数控机床的种类、结构、功能及主要性能指标；了解数控机床的组成、结构与拆装过程；理解掌握数控机床的电气控制、机械结构和数控系统原理。2、按不同的需求，从不同的角度拆卸机床，理解掌握机床的电气控制线路，掌握各种电路元气件。3、观察机床机械结构，并与普通机床作对比，比较各种零部件的差别；对进给驱动和主轴驱动进行观察分析，理解原理。4、观察分析数控装置各种接口及连接，绘制计算机数控系统组成框图。学生应上交纸质图、电子图、实验报告。各能力培养环节最终都必须通过指导教师的答辩，指导教师要及时了解学生情况，力争使学生在各环节都得到锻炼，有所收获。成绩评定由能力考查、图纸、实验报告组成，比例 4：4：2.一 数控机床工作原理 按照零件加工的技术要求和工艺要求，编写零件的加工程序，然后将加工程序输入到数控装置，通过数控装置控制机床的主轴运动、进给运动、更换刀具，以及工件的夹紧与松开，冷却、润滑泵的开与关，使刀具、工件和其它辅助装置严格按照加工程序规定的顺序、轨迹和参数进行工作，从而加工出符合图纸要求的零件。 二. 数控机床结构 数控机床主要由控制介质、数控装置、伺服系统和机床本体四个部分组成。 1）控制介质 控制介质以指令的形式记载各种加工信息，如零件加工的工艺过程、工艺参数和刀具运动等，将这些信息输入到数控装置，控制数控机床对零件切削加工。 2）数控装置 数控装置是数控机床的核心，其功能是接受输入的加工信息，经过数控装置的系统软件和逻辑电路进行译码、运算和逻辑处理，向伺服系统发出相应的脉冲，并通过伺服系统控制机床运动部件按加工程序指令运动。 3）伺服驱动系统 伺服系统由伺服电机和伺服驱动装置组成，通常所说数控系统是指数控装置与伺服系统的集成，因此说伺服系统是数控系统的执行系统。数控装置发出的速度和位移指令控制执行部件按进给速度和进给方向位移。每个进给运动的执行部件都配备一套伺服系统，有的伺服系统还有位置测量装置，直接或间接测量执行部件的实际位移量，并反馈给数控装置，对加工...
