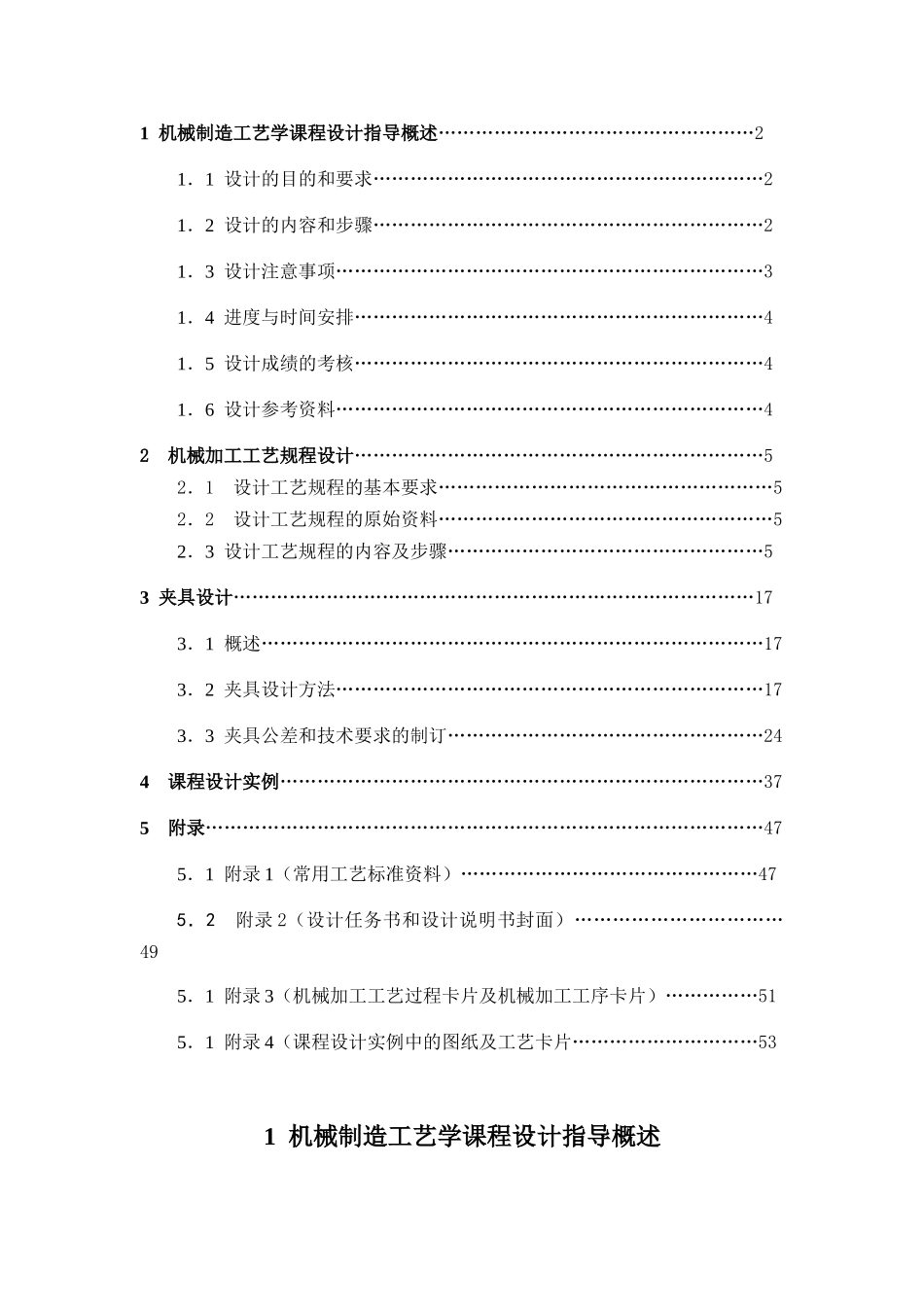

机械制造工艺学课程设计指导书 目 录1 机械制造工艺学课程设计指导概述……………………………………………21．1 设计的目的和要求………………………………………………………21．2 设计的内容和步骤………………………………………………………21．3 设计注意事项……………………………………………………………31．4 进度与时间安排…………………………………………………………4 1．5 设计成绩的考核…………………………………………………………41．6 设计参考资料……………………………………………………………42 机械加工工艺规程设计…………………………………………………………5 2．1 设计工艺规程的基本要求………………………………………………5 2．2 设计工艺规程的原始资料………………………………………………52．3 设计工艺规程的内容及步骤……………………………………………53 夹具设计…………………………………………………………………………173．1 概述………………………………………………………………………173．2 夹具设计方法……………………………………………………………173．3 夹具公差和技术要求的制订……………………………………………244课程设计实例……………………………………………………………………375附录………………………………………………………………………………475．1 附录 1（常用工艺标准资料）…………………………………………475．2 附录 2（设计任务书和设计说明书封面）……………………………495．1 附录 3（机械加工工艺过程卡片及机械加工工序卡片）……………515．1 附录 4（课程设计实例中的图纸及工艺卡片…………………………531 机械制造工艺学课程设计指导概述1．1 设计的目的和要求 1. 1．1 目的 机械制造工艺课程设计是在全部学完机械制造工艺学及机床夹具设计课程，并进行了生产实习的基础上进行的一个教学环节。它要求学生全面地综合运用本课程及其有关先修课程的理论和实践知识进行工艺及结构的设计，也为以后搞好毕业设计进行一次预备训练。其目的在于： (1)培养学生运用机械制造工艺学及有关课程的知识，结合生产实践中学到的知识，独立地分析和解决工艺问题，初步具备设计一个中等复杂程度零件的工艺规程的能力。 (2)能根据被加工零件的技术要求，运用夹具设计的基本原理和方法，学会拟订夹具设计方案，完成夹具结构...
