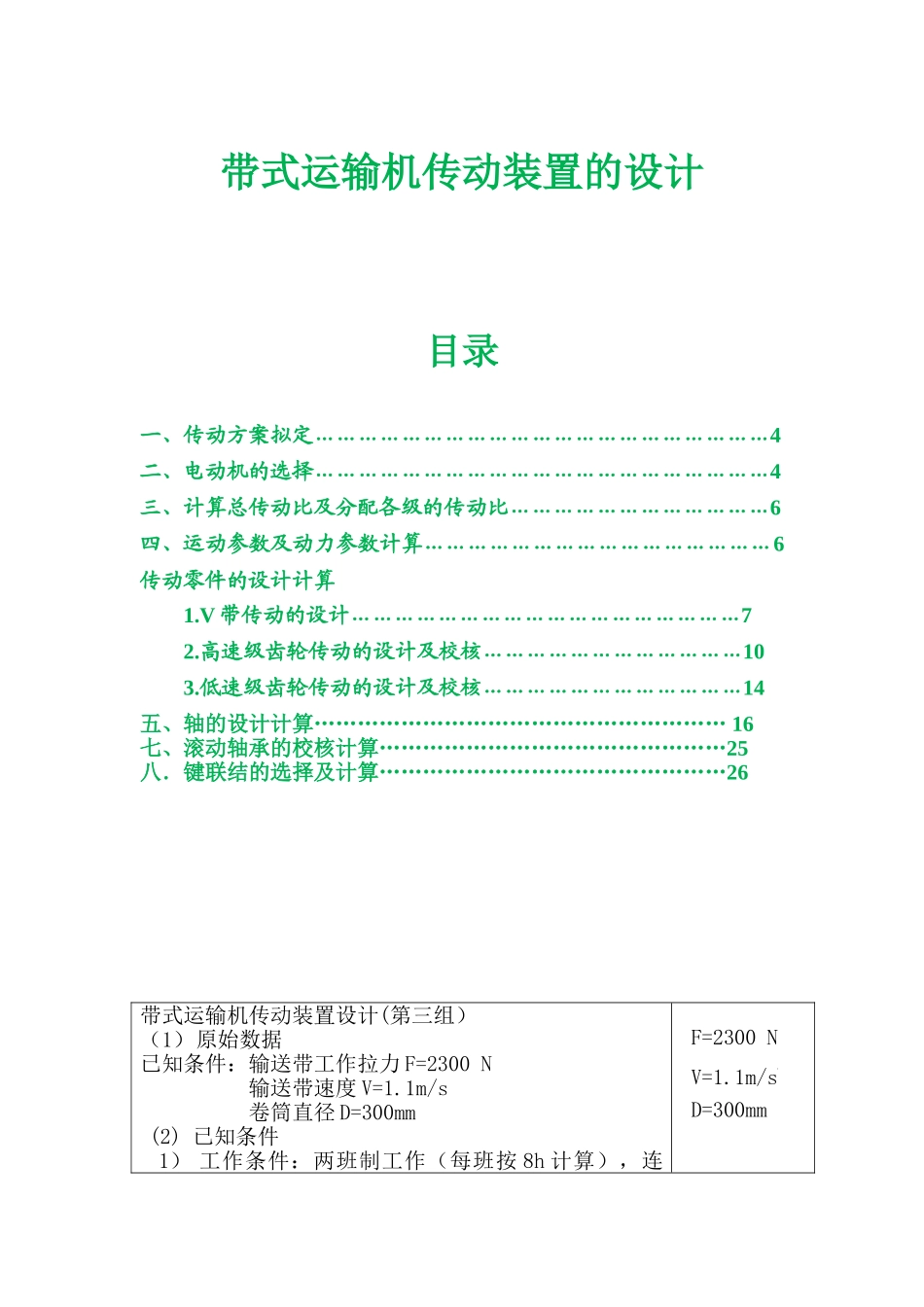

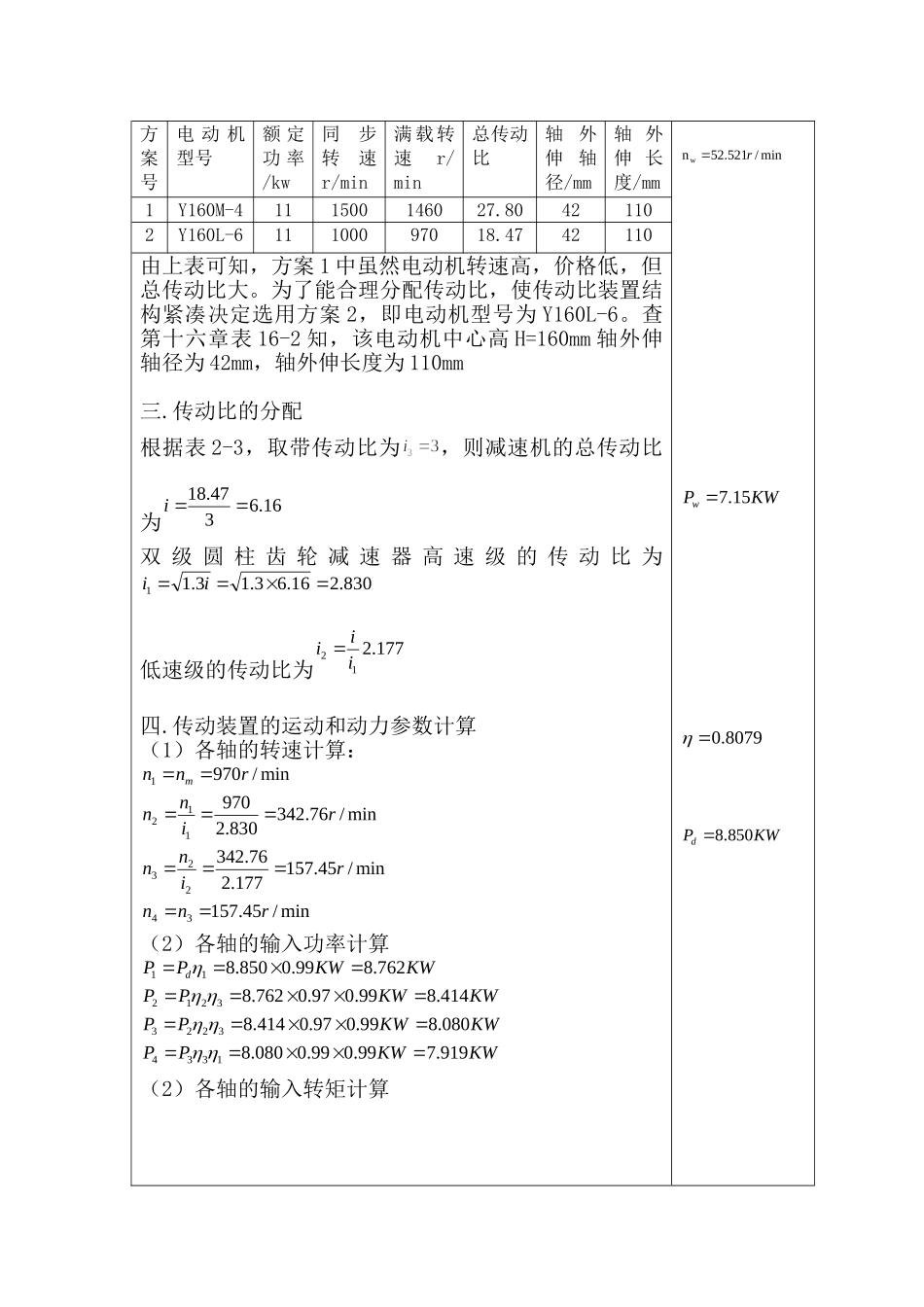

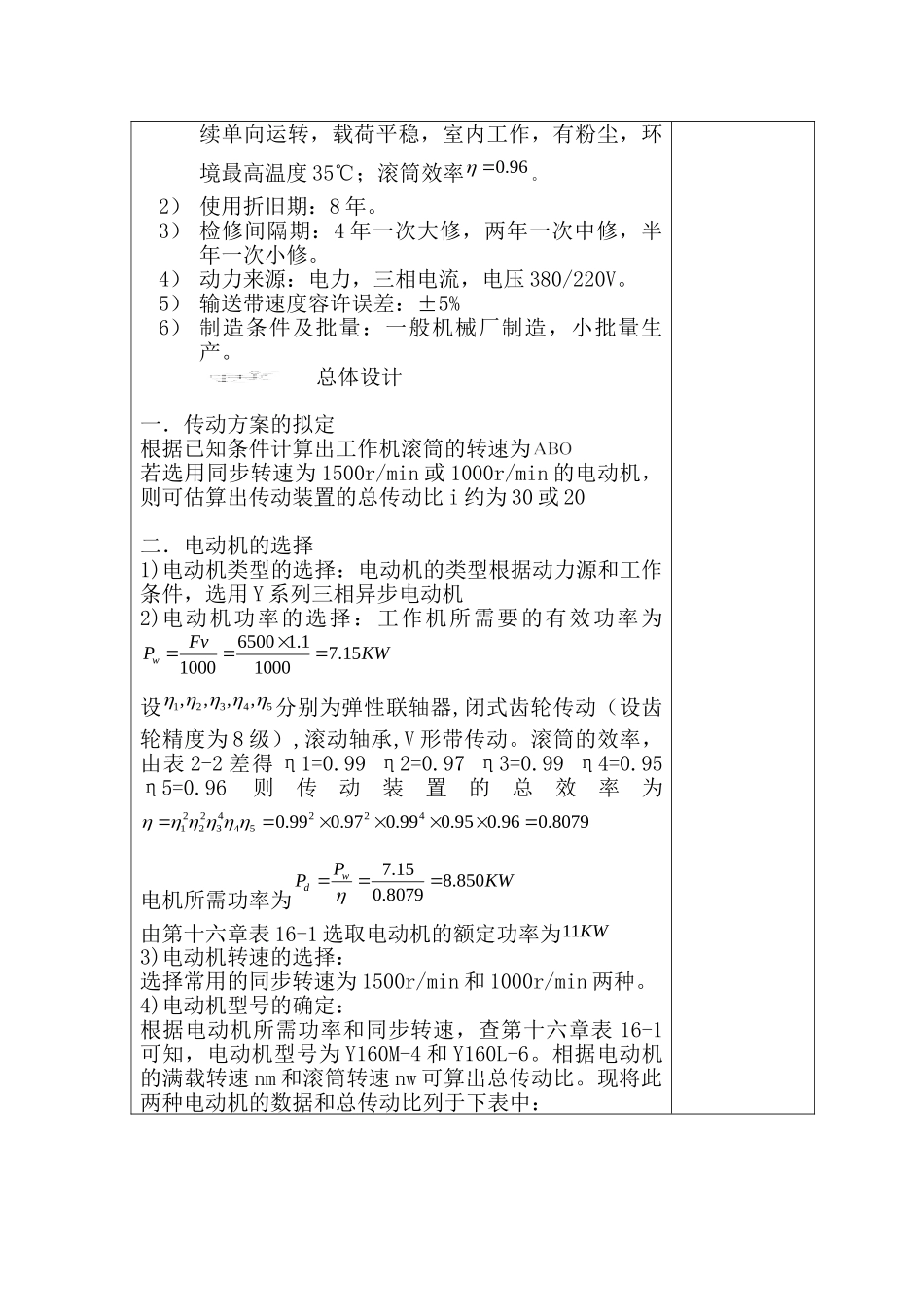

带式运输机传动装置的设计目录一、传动方案拟定………………………………………………………4二、电动机的选择………………………………………………………4三、计算总传动比及分配各级的传动比………………………………6四、运动参数及动力参数计算…………………………………………6传动零件的设计计算1.V 带传动的设计………………………………………………72.高速级齿轮传动的设计及校核………………………………103.低速级齿轮传动的设计及校核………………………………14五、轴的设计计算………………………………………………… 16七、滚动轴承的校核计算…………………………………………25八．键联结的选择及计算…………………………………………26带式运输机传动装置设计(第三组）（1）原始数据已知条件：输送带工作拉力 F=2300 N 输送带速度 V=1.1m/s 卷筒直径 D=300mm(2) 已知条件1） 工作条件：两班制工作（每班按 8h 计算），连 F=2300 N V=1.1m/sKNF5.6 D=300mm续单向运转，载荷平稳，室内工作，有粉尘，环境最高温度 35℃；滚筒效率96.0。2） 使用折旧期：8 年。3） 检修间隔期：4 年一次大修，两年一次中修，半年一次小修。4） 动力来源：电力，三相电流，电压 380/220V。 5） 输送带速度容许误差：±5%6） 制造条件及批量：一般机械厂制造，小批量生产。总体设计一．传动方案的拟定根据已知条件计算出工作机滚筒的转速为若选用同步转速为 1500r/min 或 1000r/min 的电动机，则可估算出传动装置的总传动比 i 约为 30 或 20二．电动机的选择1)电动机类型的选择：电动机的类型根据动力源和工作条件，选用 Y 系列三相异步电动机2)电动机功率的选择：工作机所需要的有效功率为KWFvPw15.710001.165001000设54321,,,,分别为弹性联轴器,闭式齿轮传动（设齿轮精度为 8 级）,滚动轴承,V 形带传动。滚筒的效率，由表 2-2 差得 η1=0.99 η2=0.97 η3=0.99 η4=0.95 η5=0.96则传动装置的总效率为8079.096.095.099.097.099.042254432221 电机所需功率为KWPPwd850.88079.015.7  由第十六章表 16-1 选取电动机的额定功率为KW113)电动机转速的选择：选择常用的同步转速为 1500r/min 和 1000r/min 两种。4)电动机型号的确定：根据电动机所需功率和同步转速，查第十六章表 16-1可知，电动机型号为 Y160M-4 和 Y160L-6。...
