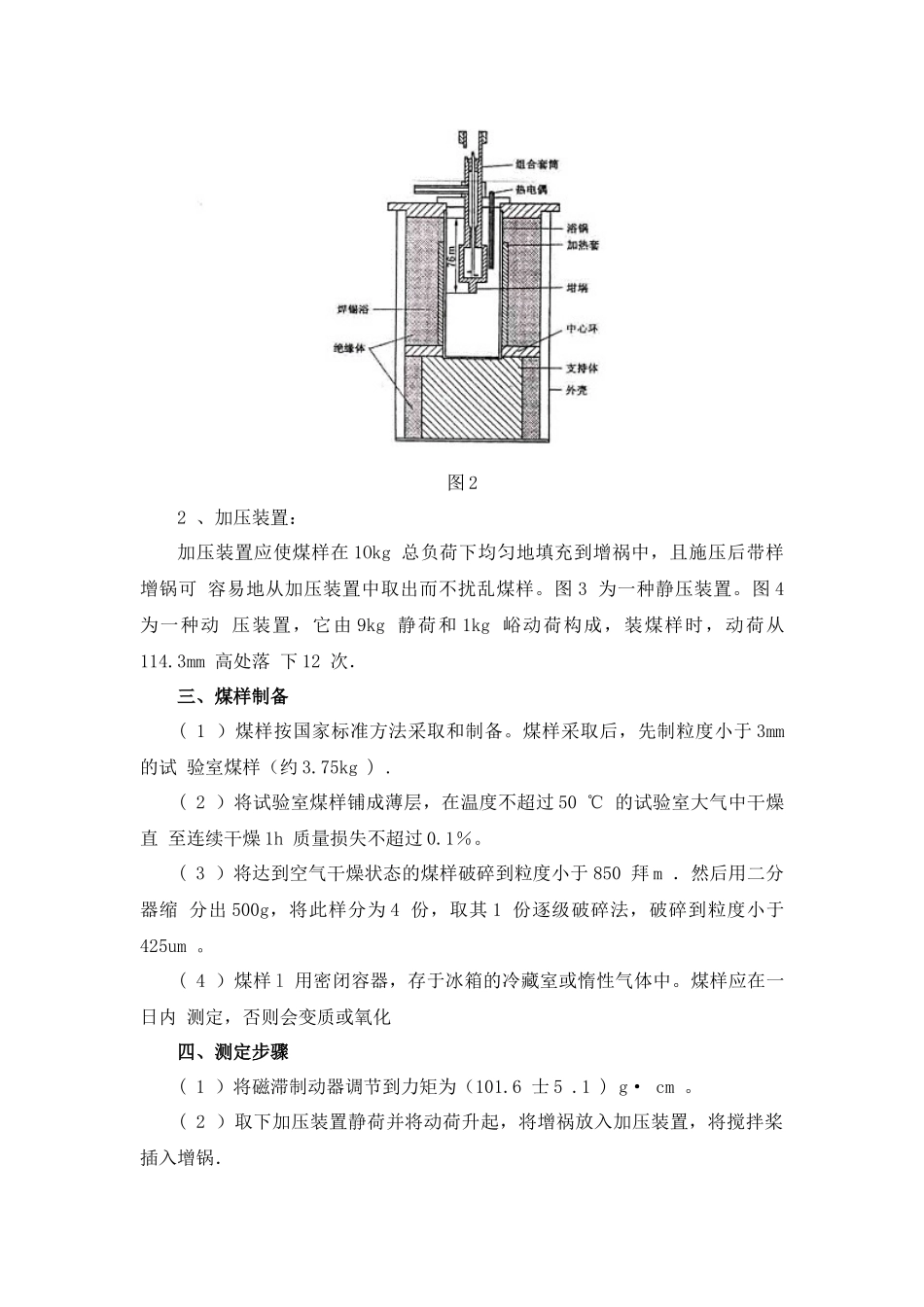

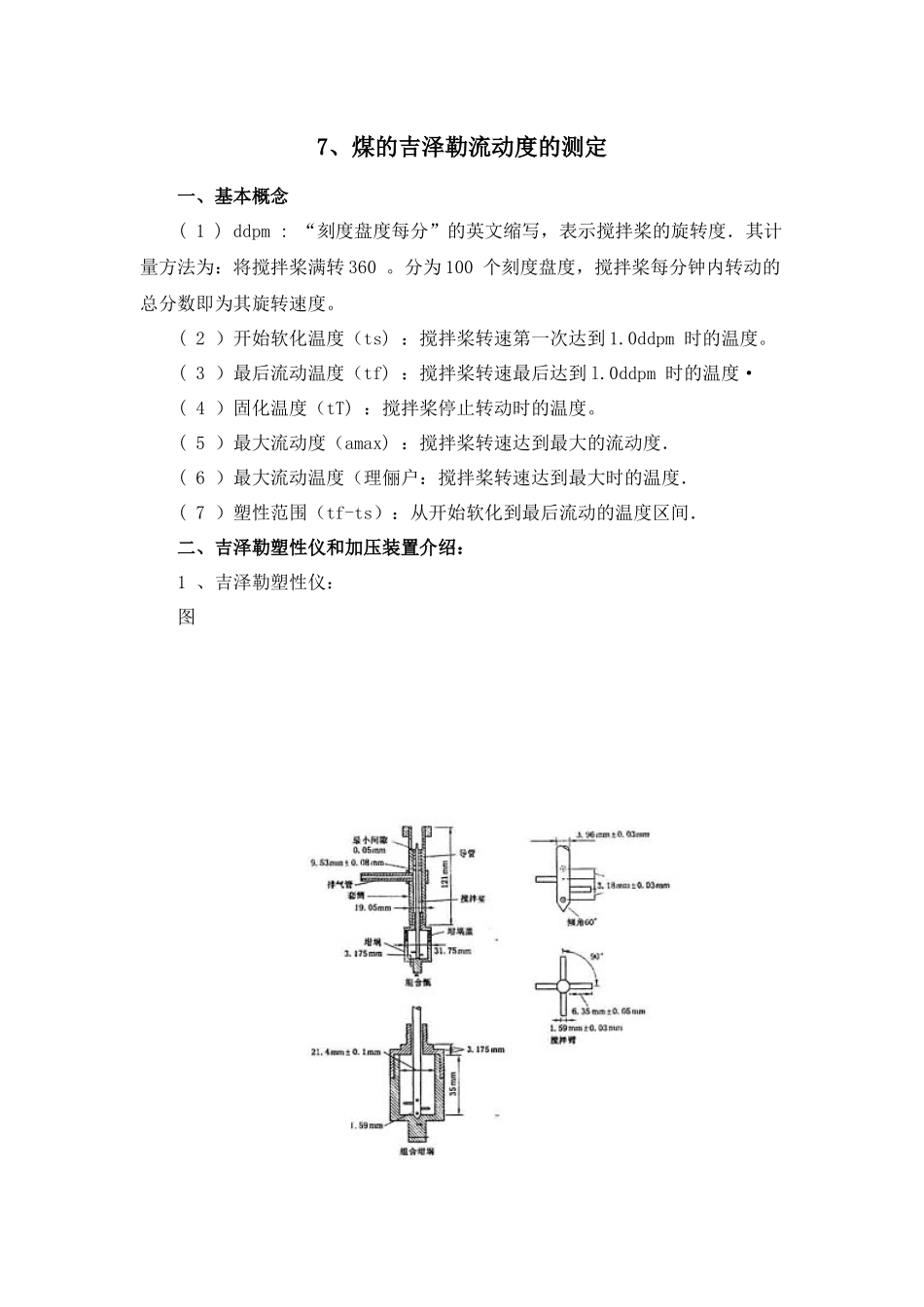

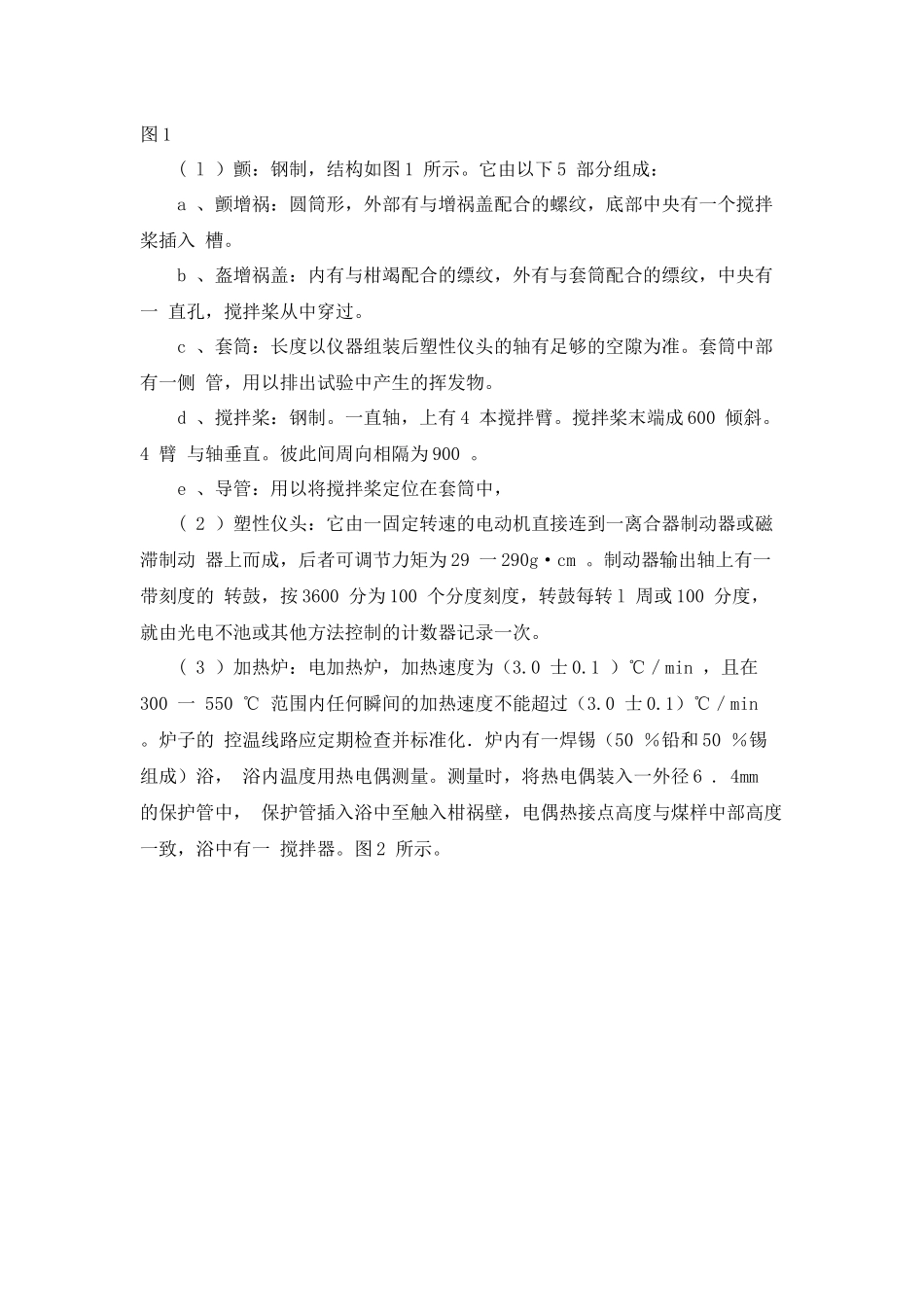

7、煤的吉泽勒流动度的测定一、基本概念( 1 ) ddpm : “刻度盘度每分”的英文缩写，表示搅拌桨的旋转度．其计量方法为：将搅拌桨满转 360 。分为 100 个刻度盘度，搅拌桨每分钟内转动的总分数即为其旋转速度。( 2 ）开始软化温度（ts) ：搅拌桨转速第一次达到 1.0ddpm 时的温度。( 3 ）最后流动温度（tf) ：搅拌桨转速最后达到 l.0ddpm 时的温度·( 4 ）固化温度（tT) ：搅拌桨停止转动时的温度。( 5 ）最大流动度（amax) ：搅拌桨转速达到最大的流动度．( 6 ）最大流动温度（理俪户：搅拌桨转速达到最大时的温度．( 7 ）塑性范围（tf-ts）：从开始软化到最后流动的温度区间．二、吉泽勒塑性仪和加压装置介绍：1 、吉泽勒塑性仪：图 图 1( l ）颤：钢制，结构如图 1 所示。它由以下 5 部分组成：a 、颤增祸：圆筒形，外部有与增祸盖配合的螺纹，底部中央有一个搅拌桨插入 槽。b 、盔增祸盖：内有与柑竭配合的缥纹，外有与套筒配合的缥纹，中央有一 直孔，搅拌桨从中穿过。c 、套筒：长度以仪器组装后塑性仪头的轴有足够的空隙为准。套筒中部有一侧 管，用以排出试验中产生的挥发物。d 、搅拌桨：钢制。一直轴，上有 4 本搅拌臂。搅拌桨末端成 600 倾斜。4 臂 与轴垂直。彼此间周向相隔为 900 。e 、导管：用以将搅拌桨定位在套筒中，( 2 ）塑性仪头：它由一固定转速的电动机直接连到一离合器制动器或磁滞制动 器上而成，后者可调节力矩为 29 一 290g·cm 。制动器输出轴上有一带刻度的 转鼓，按 3600 分为 100 个分度刻度，转鼓每转 l 周或 100 分度，就由光电不池或其他方法控制的计数器记录一次。( 3 ）加热炉：电加热炉，加热速度为（3.0 士 0.1 ）℃／min ，且在300 一 550 ℃ 范围内任何瞬间的加热速度不能超过（3.0 士 0.1）℃／min 。炉子的 控温线路应定期检查并标准化．炉内有一焊锡（50 ％铅和 50 ％锡组成）浴， 浴内温度用热电偶测量。测量时，将热电偶装入一外径 6 . 4mm 的保护管中， 保护管插入浴中至触入柑祸壁，电偶热接点高度与煤样中部高度一致，浴中有一 搅拌器。图 2 所示。图 22 、加压装置：加压装置应使煤样在 1Okg 总负荷下均匀地填充到增祸中，且施压后带样增锅可 容易地从加压装置中取出而不扰乱煤样。图 3 为一种静压装置。图 4 为一种动 压装置，它由 9kg 静荷和 1kg 峪动荷构成，装煤样时，动荷从1...
