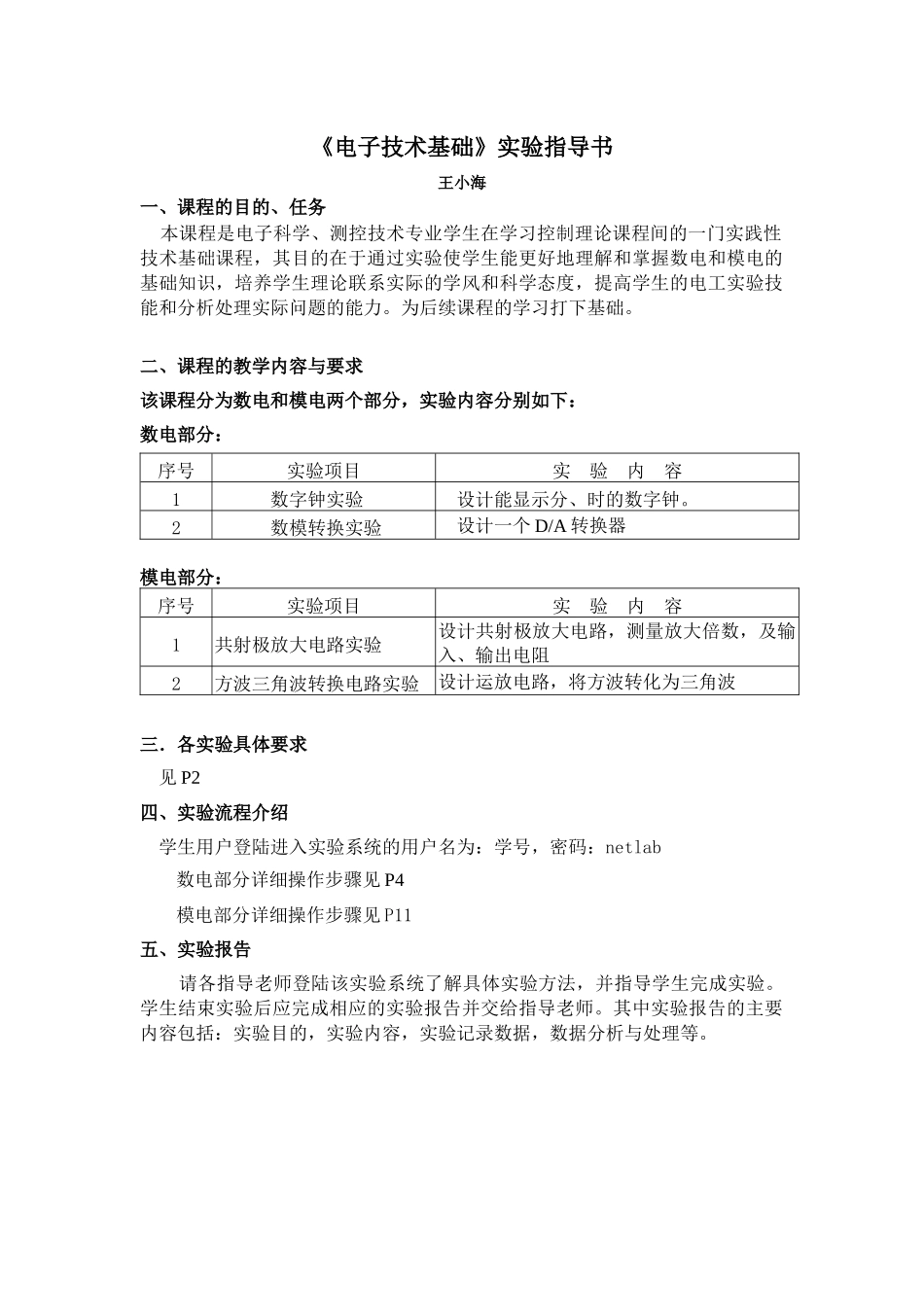

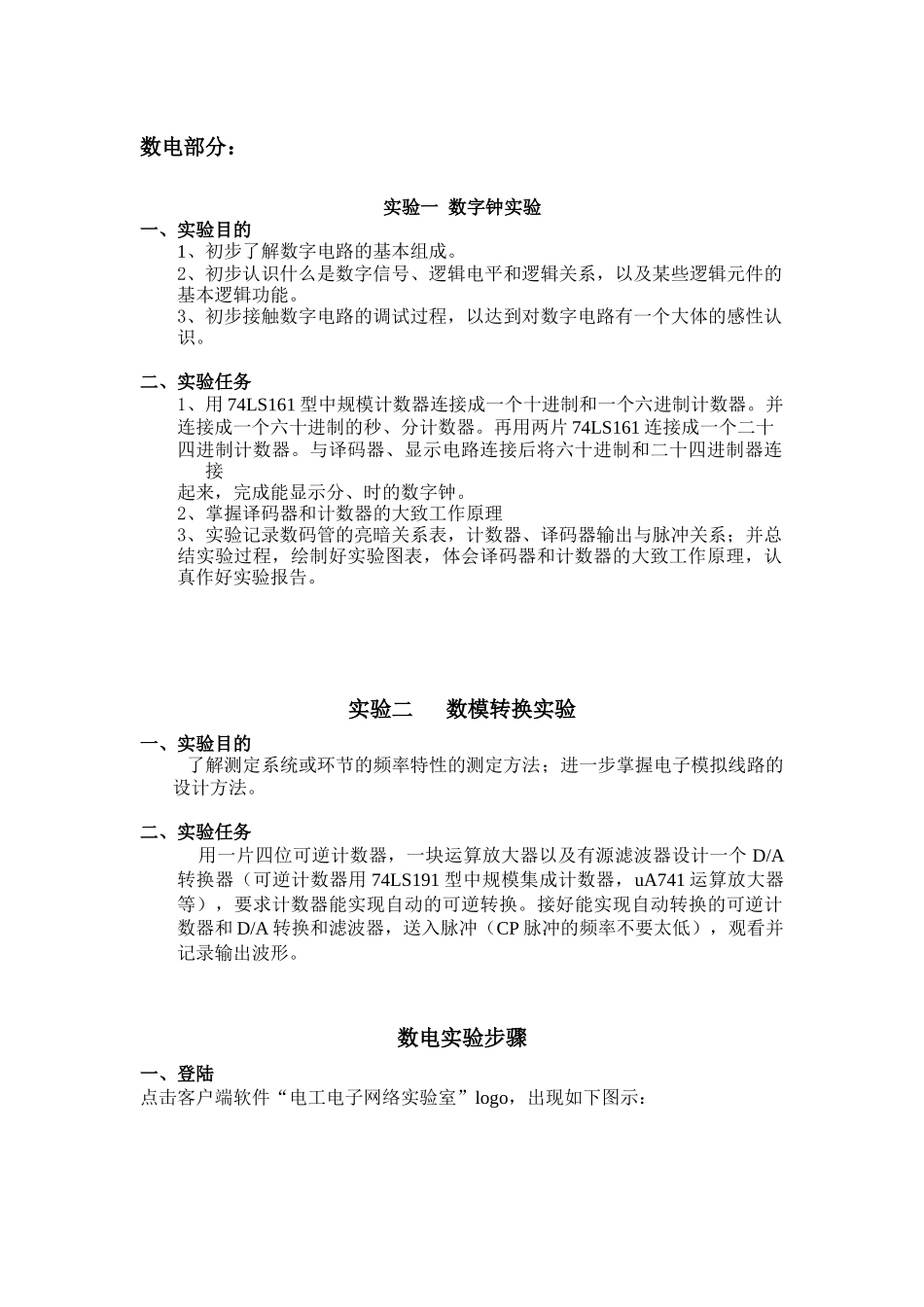

《电子技术基础》实验指导书王小海一、课程的目的、任务 本课程是电子科学、测控技术专业学生在学习控制理论课程间的一门实践性技术基础课程，其目的在于通过实验使学生能更好地理解和掌握数电和模电的基础知识，培养学生理论联系实际的学风和科学态度，提高学生的电工实验技能和分析处理实际问题的能力。为后续课程的学习打下基础。 二、课程的教学内容与要求该课程分为数电和模电两个部分，实验内容分别如下：数电部分：序号实验项目实 验 内 容1数字钟实验设计能显示分、时的数字钟。2数模转换实验设计一个 D/A 转换器模电部分：序号实验项目实 验 内 容1共射极放大电路实验设计共射极放大电路，测量放大倍数，及输入、输出电阻2方波三角波转换电路实验设计运放电路，将方波转化为三角波三．各实验具体要求 见 P2四、实验流程介绍 学生用户登陆进入实验系统的用户名为：学号，密码：netlab数电部分详细操作步骤见 P4模电部分详细操作步骤见 P11五、实验报告 请各指导老师登陆该实验系统了解具体实验方法，并指导学生完成实验。学生结束实验后应完成相应的实验报告并交给指导老师。其中实验报告的主要内容包括：实验目的，实验内容，实验记录数据，数据分析与处理等。数电部分：实验一 数字钟实验一、实验目的1、初步了解数字电路的基本组成。2、初步认识什么是数字信号、逻辑电平和逻辑关系，以及某些逻辑元件的基本逻辑功能。3、初步接触数字电路的调试过程，以达到对数字电路有一个大体的感性认识。 二、实验任务 1、用 74LS161 型中规模计数器连接成一个十进制和一个六进制计数器。并连接成一个六十进制的秒、分计数器。再用两片 74LS161 连接成一个二十四进制计数器。与译码器、显示电路连接后将六十进制和二十四进制器连接起来，完成能显示分、时的数字钟。2、掌握译码器和计数器的大致工作原理3、实验记录数码管的亮暗关系表，计数器、译码器输出与脉冲关系；并总结实验过程，绘制好实验图表，体会译码器和计数器的大致工作原理，认真作好实验报告。实验二 数模转换实验一、实验目的 了解测定系统或环节的频率特性的测定方法；进一步掌握电子模拟线路的设计方法。二、实验任务 用一片四位可逆计数器，一块运算放大器以及有源滤波器设计一个 D/A转换器（可逆计数器用 74LS191 型中规模集成计数器，uA741 运算放大器等），要求计数器能实现自动的可逆转换。接好能实现自动转换的可逆计数器和 D/A 转换和滤...
