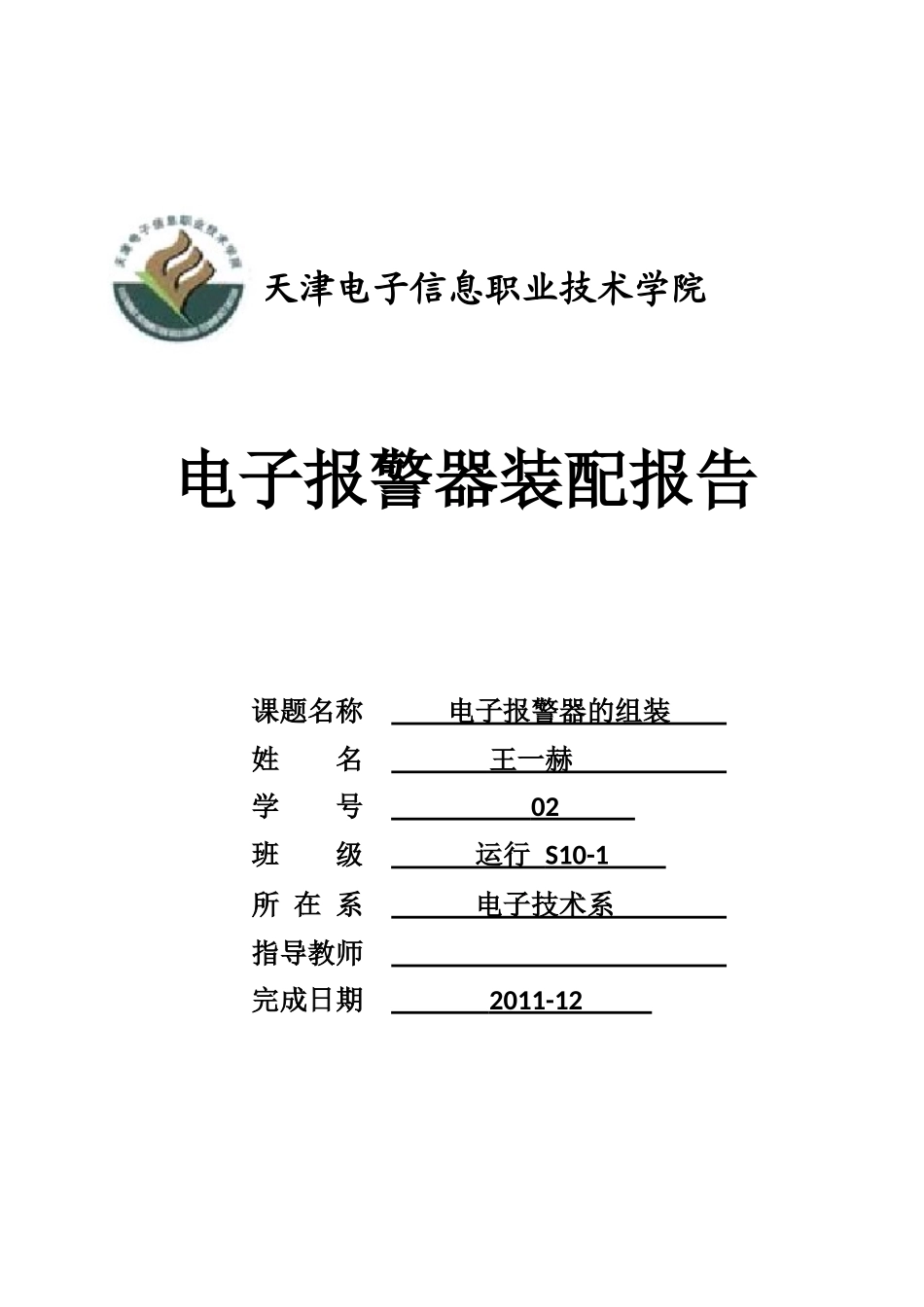

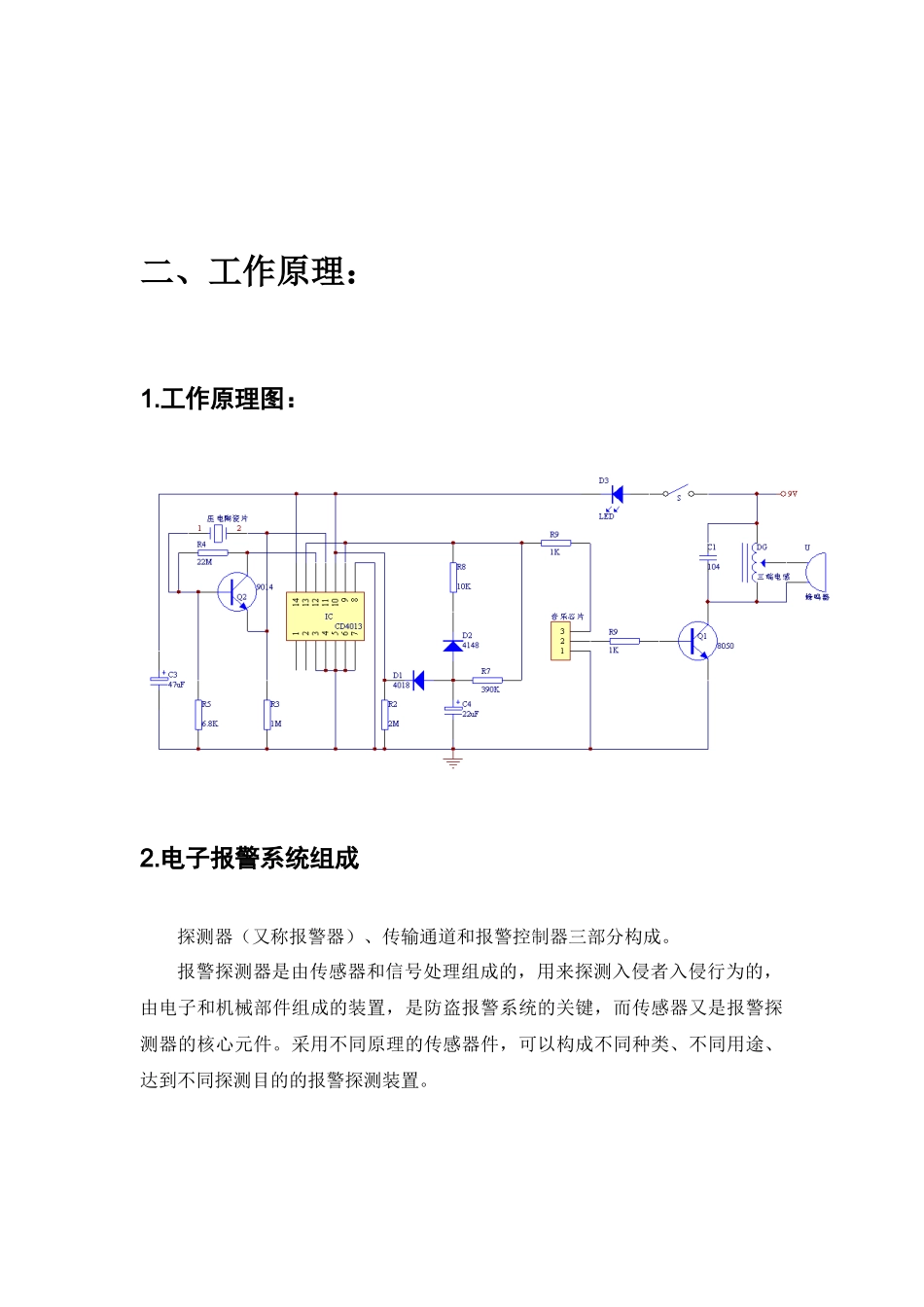

天津电子信息职业技术学院电子报警器装配报告课题名称 电子报警器的组装 姓 名 王一赫 学 号 02 班 级 运行 S10-1 所 在 系 电子技术系 指导教师 完成日期 2011-12 一、电子报警器产品介绍：1、技术参数：-工作电压：DC 9V （9V 碱性电池）-报警声压：120dB-感应方式：振动报警-开机延时：15 秒-报警延时：30 秒-安装方式：背磁式也可悬挂-产品尺寸：90×55×27mm-包装尺寸：95×57×33mm 2、使用方法：开关拨到"ON"位置，红色指示灯亮，15 秒后指示灯灭,进入警戒状态，当报警器受到轻微的震动或者敲击时，会发出持续时间为 15 秒的强烈报警声音。背面磁吸盘可以直接吸在金属物体上。二、工作原理：1.工作原理图：2.电子报警系统组成探测器（又称报警器）、传输通道和报警控制器三部分构成。报警探测器是由传感器和信号处理组成的，用来探测入侵者入侵行为的，由电子和机械部件组成的装置，是防盗报警系统的关键，而传感器又是报警探测器的核心元件。采用不同原理的传感器件，可以构成不同种类、不同用途、达到不同探测目的的报警探测装置。3.电子报警器组装的要求、组装过程及注意事项（1）组装要求根据原理图把所给的元器件插入实验板上，最后组装出一个电子报警器，打开开关灯微亮，当震动电子报警器时，指示灯变亮，同时发出报警声，再响了一段时间就立刻停止报警，在未停止时关掉开关也能关掉报警声。（2）组装过程先检查元器件，看看所给的元器件和元器件清单是否对应，没有缺少就把所给的元器件按照电路图组装好，检查所插的元件没有错时然后进行焊接。（3）注意事项焊接的时候一定不要虚焊，一定要焊好。同时三极管的极性不要接反，要不然会烧掉三极管。电阻太多不要弄错，到时也会出现问题。有极性的电容要注意正负极性，要不然后面会发现响不了，不报警。元器件的极性问题，如：二极管、电容、三极管的正负极。焊接时要注意安全，注意锡量及加热时间，防止虚焊与短接。安装元件之前检测元器件的性能是否正常。元件插接时应对元件器再次确认。（4）电子报警器的工作原理 电子报警器工作原理是利用压电陶瓷片的压电效应。压电晶体是一种特殊的晶体，它可以将施加于其上的机械作用力转变为相应大小的电信号，其电信号的频率及幅度与机械振动的频率及幅度成正比，当信号值达到设定值时就发出报警信号。IC(HEF4013BP)为双 D 触发器，接成开关延时电路，当打开开关时，发光二极管（DF)发光，指示电源接通，同时...
