机械原理课程设计 锁梁自动成型机床切削机构VIP免费

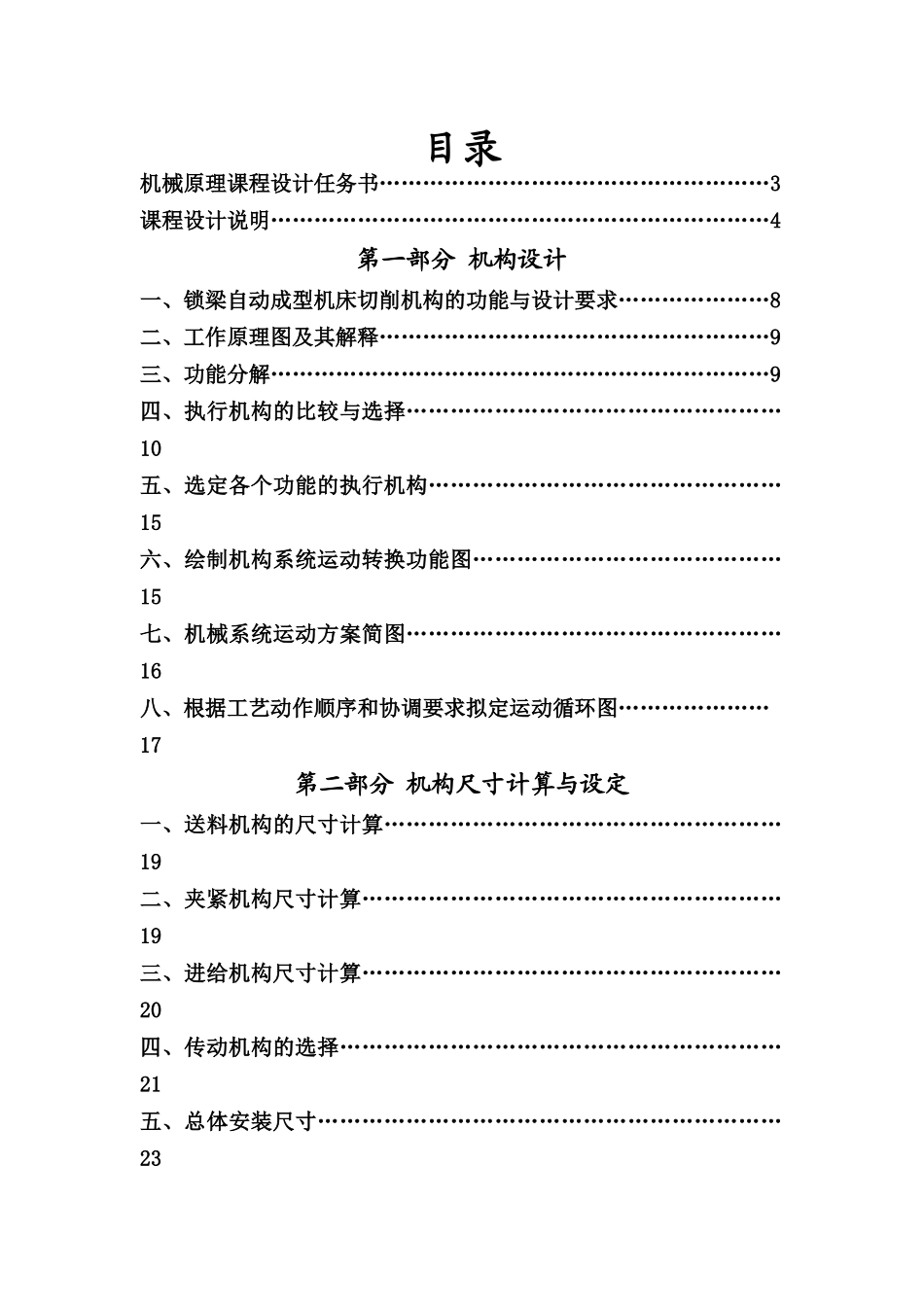

机械原理课程设计 锁梁自动成型机床切削机构_第1页
1/49

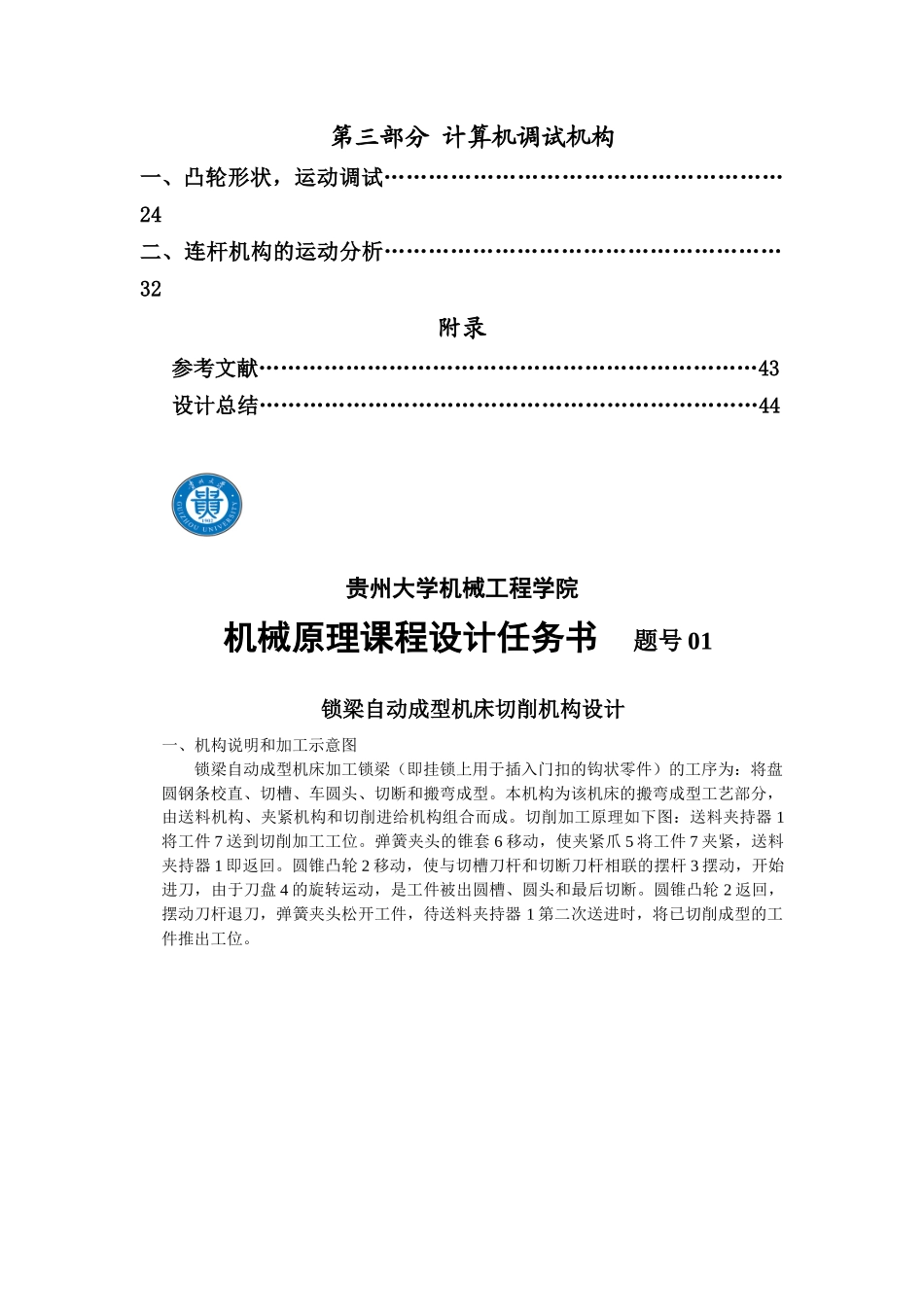

机械原理课程设计 锁梁自动成型机床切削机构_第2页
2/49

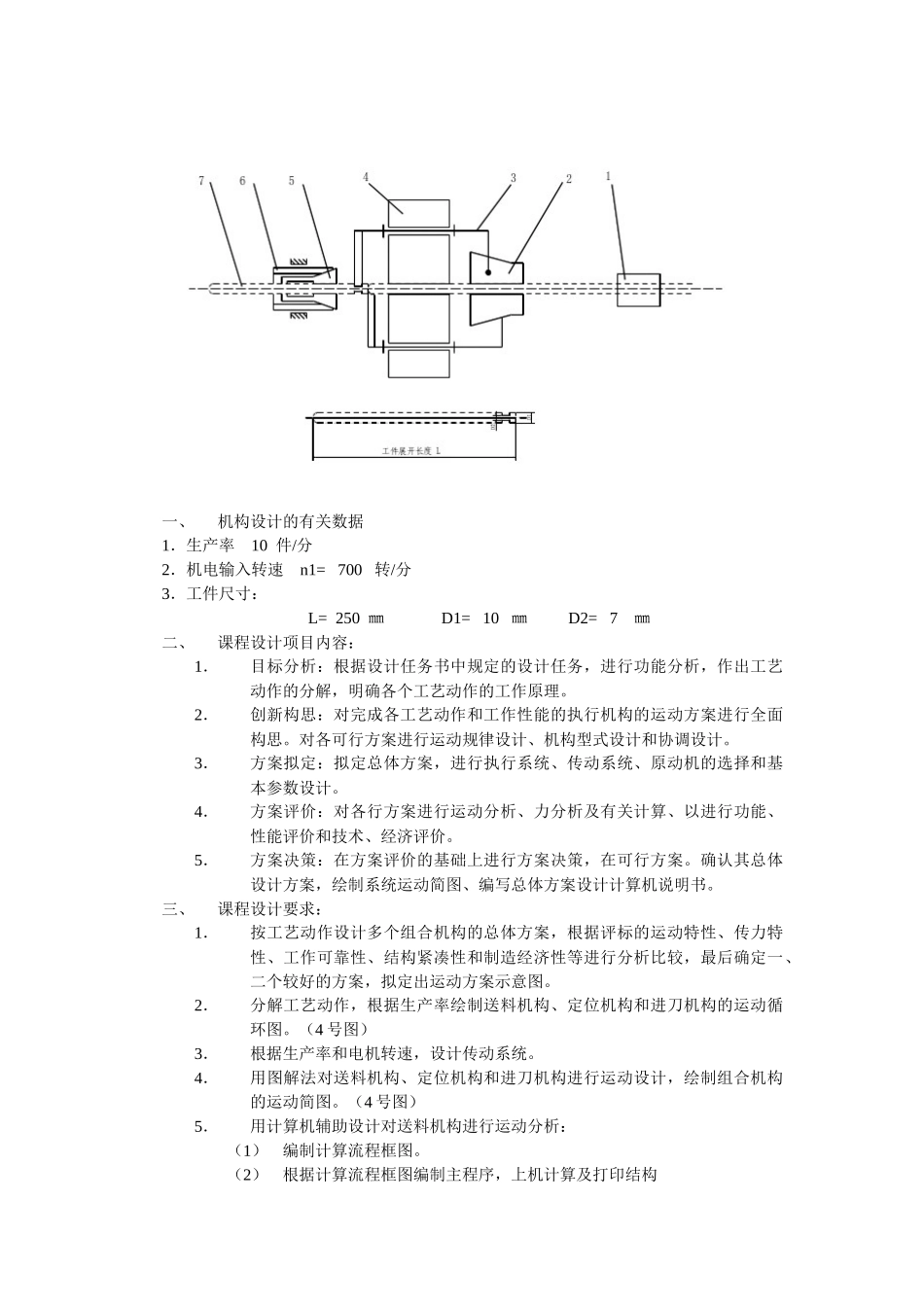

机械原理课程设计 锁梁自动成型机床切削机构_第3页
3/49
目录机械原理课程设计任务书………………………………………………3 课程设计说明……………………………………………………………4第一部分 机构设计一、锁梁自动成型机床切削机构的功能与设计要求…………………8二、工作原理图及其解释………………………………………………9三、功能分解……………………………………………………………9四、执行机构的比较与选择……………………………………………10五、选定各个功能的执行机构…………………………………………15六、绘制机构系统运动转换功能图……………………………………15七、机械系统运动方案简图……………………………………………16八、根据工艺动作顺序和协调要求拟定运动循环图…………………17第二部分 机构尺寸计算与设定一、送料机构的尺寸计算………………………………………………19二、夹紧机构尺寸计算…………………………………………………19三、进给机构尺寸计算…………………………………………………20 四、传动机构的选择……………………………………………………21五、总体安装尺寸………………………………………………………23 第三部分 计算机调试机构一、凸轮形状,运动调试………………………………………………24二、连杆机构的运动分析………………………………………………32附录参考文献……………………………………………………………43设计总结……………………………………………………………44贵州大学机械工程学院机械原理课程设计任务书 题号 01 锁梁自动成型机床切削机构设计一、机构说明和加工示意图锁梁自动成型机床加工锁梁(即挂锁上用于插入门扣的钩状零件)的工序为:将盘圆钢条校直、切槽、车圆头、切断和搬弯成型。本机构为该机床的搬弯成型工艺部分,由送料机构、夹紧机构和切削进给机构组合而成。切削加工原理如下图:送料夹持器 1将工件 7 送到切削加工工位。弹簧夹头的锥套 6 移动,使夹紧爪 5 将工件 7 夹紧,送料夹持器 1 即返回。圆锥凸轮 2 移动,使与切槽刀杆和切断刀杆相联的摆杆 3 摆动,开始进刀,由于刀盘 4 的旋转运动,是工件被出圆槽、圆头和最后切断。圆锥凸轮 2 返回,摆动刀杆退刀,弹簧夹头松开工件,待送料夹持器 1 第二次送进时,将已切削成型的工件推出工位。一、机构设计的有关数据1.生产率 10 件/分2.机电输入转速 n1= 700 转/分3.工件尺寸:L= 250 ㎜ D1= 10 ...
