炮采放顶煤回采作业规程(H)VIP免费

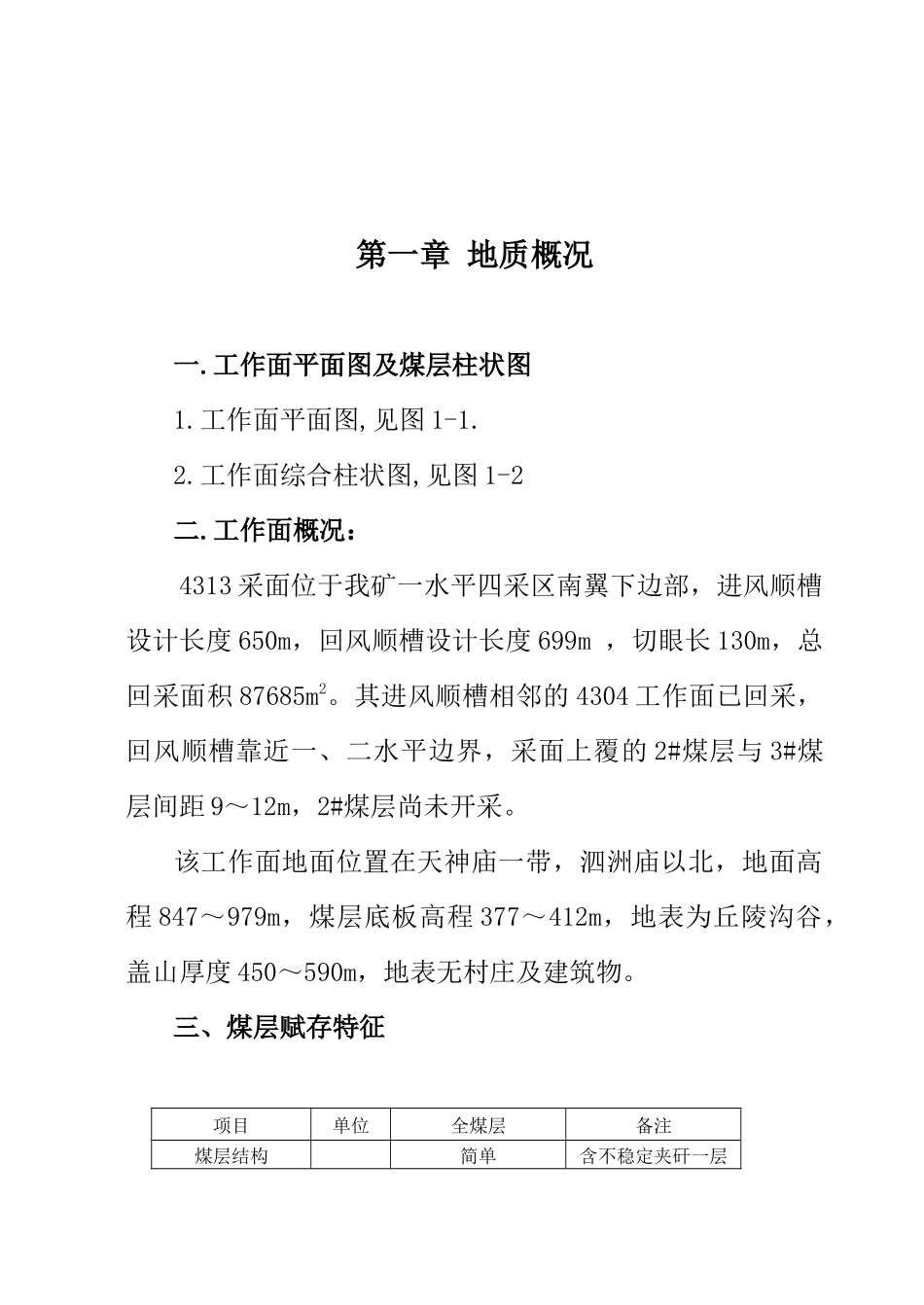

第一章 地质概况一.工作面平面图及煤层柱状图1.工作面平面图,见图 1-1.2.工作面综合柱状图,见图 1-2二.工作面概况：4313 采面位于我矿一水平四采区南翼下边部，进风顺槽设计长度 650m，回风顺槽设计长度 699m ，切眼长 130m，总回采面积 87685m2。其进风顺槽相邻的 4304 工作面已回采，回风顺槽靠近一、二水平边界，采面上覆的 2#煤层与 3#煤层间距 9～12m，2#煤层尚未开采。该工作面地面位置在天神庙一带，泗洲庙以北，地面高程 847～979m，煤层底板高程 377～412m，地表为丘陵沟谷，盖山厚度 450～590m，地表无村庄及建筑物。三、煤层赋存特征项目单位全煤层备注煤层结构简单含不稳定夹矸一层煤层厚度m一般煤厚 5.5～13.5m平均 9.5m煤层下部含不稳定夹矸 层,厚度 0.2 5～0.7 米可采分层数层1煤层倾角度1～8o平均 2.5o煤层硬度煤质灰分12.33%挥发分16.91%容重t/m31.32自然发为期瓦斯涌出量m3/min最大瓦斯涌出量9煤尘爆炸指数%23.85四、采面范围上部边界4313 采面停采线煤层标高377～412 米下部边界走向长度进风顺槽 650 米回风顺槽 699 米左部边界与回采的 4304 相邻倾向长度120～130 米右部边界一、二水平边界采面面积87685 平方米地面标高847～979 米盖山厚度399～476 米五、顶底板岩石特征 表 I-2 顶底板岩石特征六、储量：煤层可采面积(m2)煤厚(m)容重(t/m3)回收率%地质储量可采储量全煤层876855.5～13.51.328551.2 万吨43.5 万吨七、地质构造与水文情况1、 地质构造该工作面位于北山子向斜北翼、上峪口背斜南翼，总体为一单斜构造。煤层走向 N—S，倾向 W，倾角 1～8 o，一般在 1～4 o之间，平均 2.5 o。在两顺槽、切眼及高位瓦斯尾巷施工中未发现断层构造。在工作面切眼中部有一背斜构造，构造枢纽线呈南—北方向，轴心位置煤厚 8m 左右，两翼煤厚 5.5～13.5m，并随工作面推进两翼煤层逐渐变薄，轴心起编号主要岩性厚 度(m)强度(mpa )裂隙(m)老顶粉砂岩，灰黑色、致密坚硬，夹薄层状灰白色细砂岩1.5～3.5m直接顶灰黑色、薄层状、泥质胶结的粉砂岩08～2.0m3#煤煤层属半亮型煤，呈似层状、块状、粉状，煤层结构简单，局部的煤层中部有一层厚度 0.05～0.3m 的泥岩夹层。平均 9.5m底板深灰色、块状，或厚层状细砂岩厚度>0.8m伏幅度最大 2.2m，并向回顺逐渐延伸，在回顺 N13 点前 40m处在顺槽揭露；另结合本工作面坑透资料，和两顺槽写实剖面及相邻 4304 工作面回采地质资料对...
