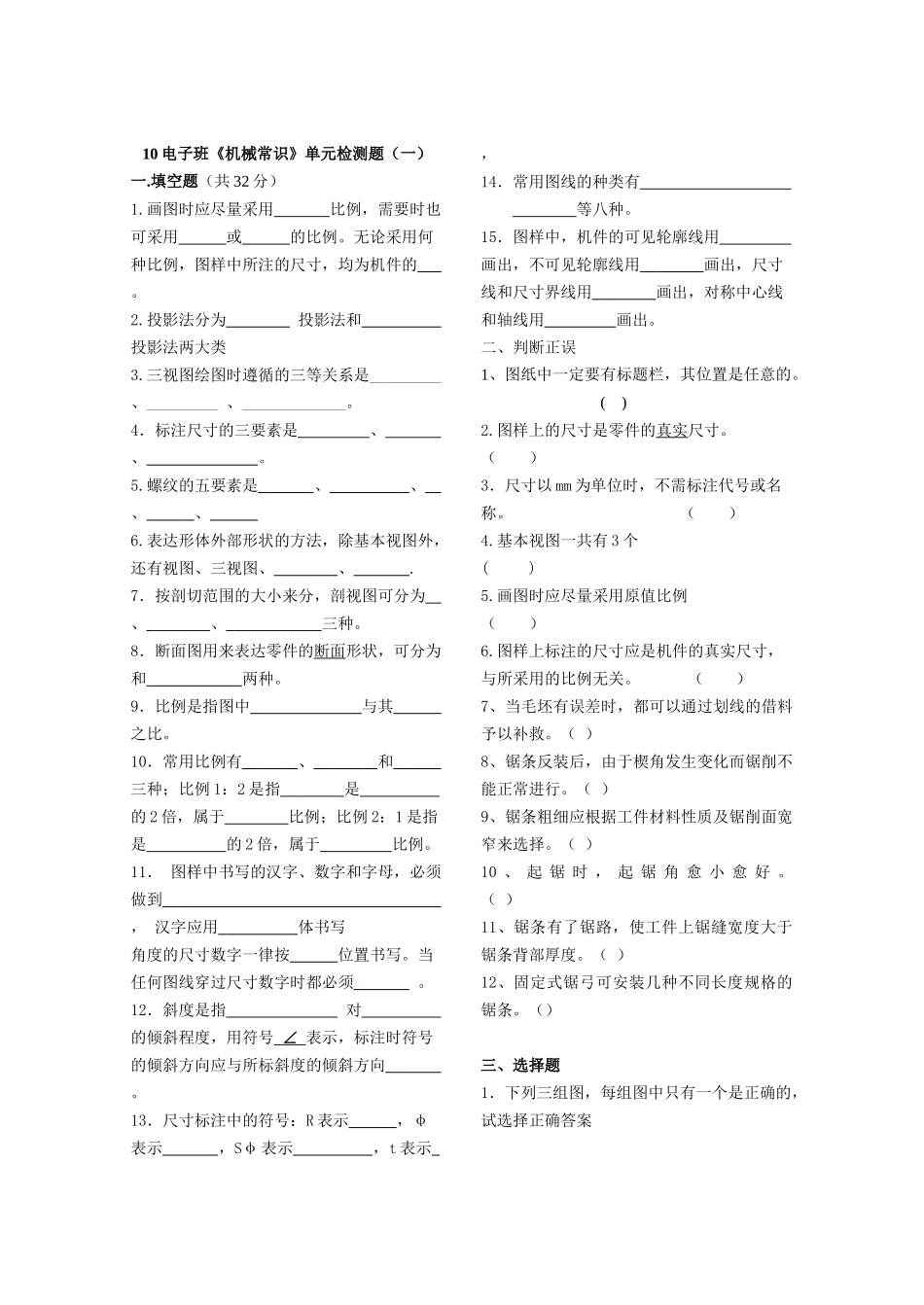

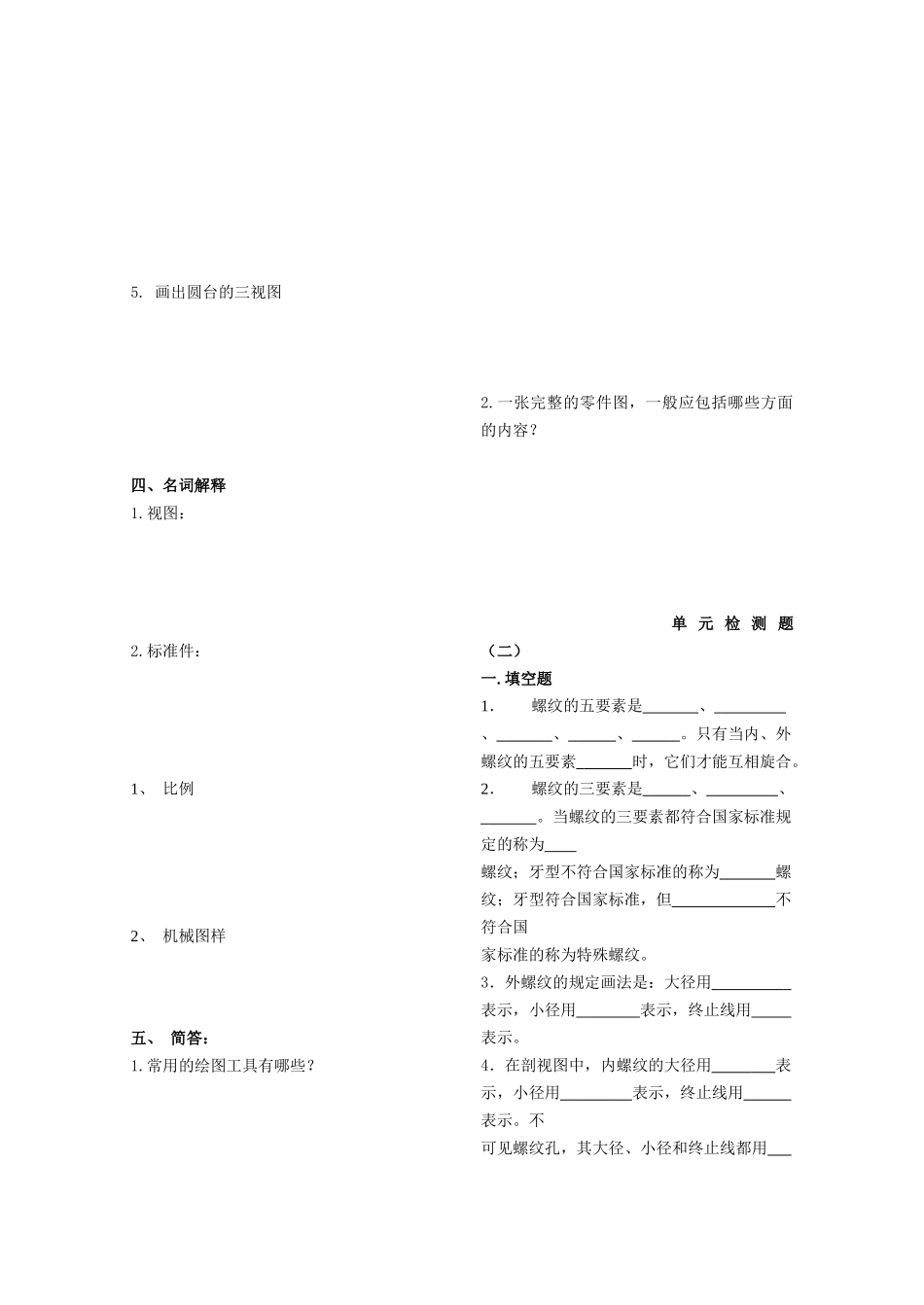

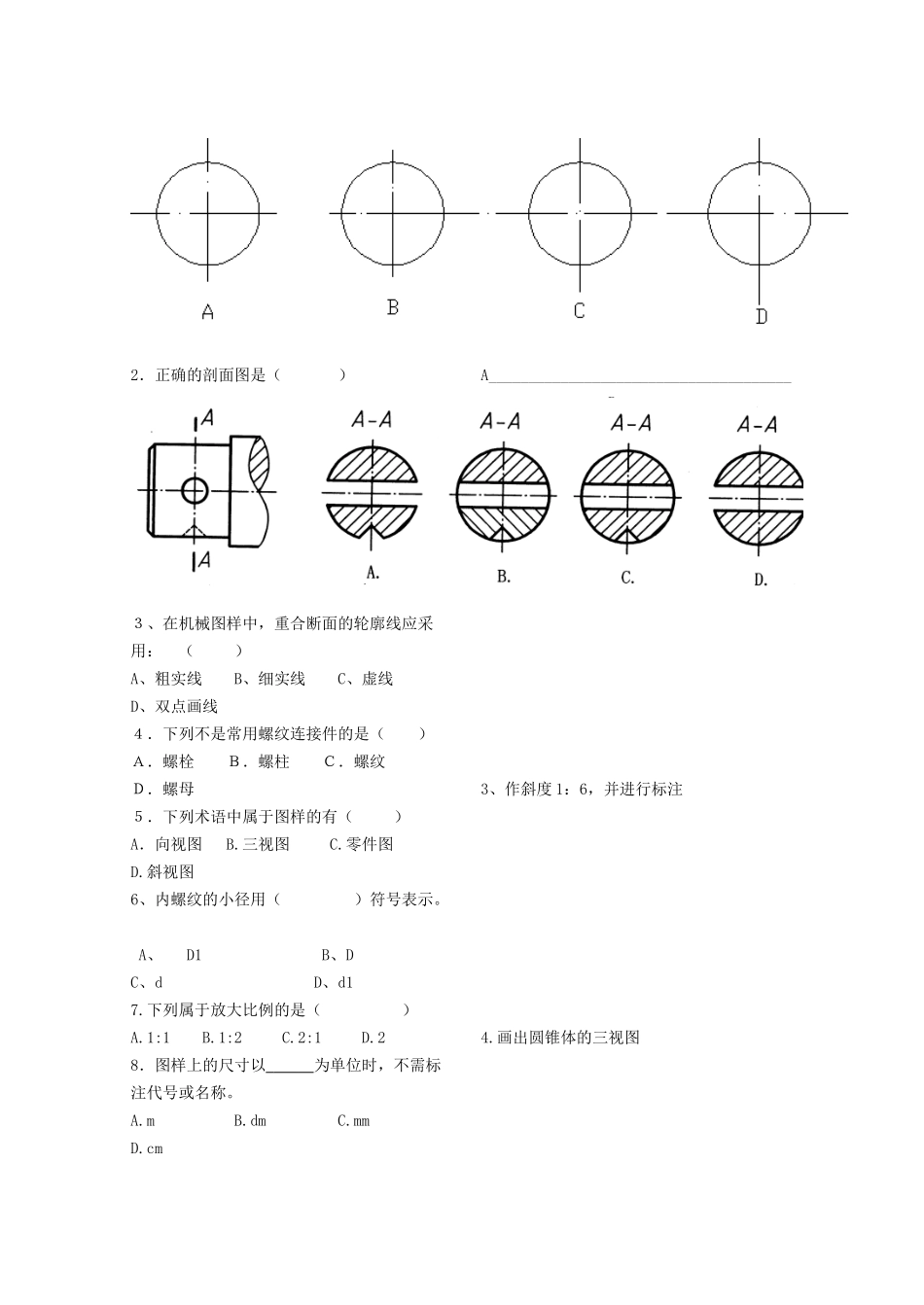

10 电子班《机械常识》单元检测题（一）一.填空题（共 32 分）1.画图时应尽量采用 比例，需要时也可采用 或 的比例。无论采用何种比例，图样中所注的尺寸，均为机件的 。2.投影法分为 投影法和 投影法两大类3.三视图绘图时遵循的三等关系是_________ 、_________ 、_____________。4．标注尺寸的三要素是 、 、 。5.螺纹的五要素是 、 、 、 、 6.表达形体外部形状的方法，除基本视图外，还有视图、三视图、 、 .7．按剖切范围的大小来分，剖视图可分为 、 、 三种。8．断面图用来表达零件的断面形状，可分为 和 两种。9．比例是指图中 与其 之比。10．常用比例有 、 和 三种；比例 1：2 是指 是 的 2 倍，属于 比例；比例 2：1 是指 是 的 2 倍，属于 比例。11． 图样中书写的汉字、数字和字母，必须做到 ， 汉字应用 体书写角度的尺寸数字一律按 位置书写。当任何图线穿过尺寸数字时都必须 。12．斜度是指 对 的倾斜程度，用符号 ∠ 表示，标注时符号的倾斜方向应与所标斜度的倾斜方向 。13．尺寸标注中的符号：R 表示 ，φ表示 ，Sφ 表示 ，t 表示 ，14．常用图线的种类有 等八种。15．图样中，机件的可见轮廓线用 画出，不可见轮廓线用 画出，尺寸线和尺寸界线用 画出，对称中心线和轴线用 画出。二、判断正误1、图纸中一定要有标题栏，其位置是任意的。 ( )2.图样上的尺寸是零件的真实尺寸。 （ ）3．尺寸以 mm 为单位时，不需标注代号或名称。 （ ）4.基本视图一共有 3 个 ( )5.画图时应尽量采用原值比例 （ ）6.图样上标注的尺寸应是机件的真实尺寸，与所采用的比例无关。 （ ）7、当毛坯有误差时，都可以通过划线的借料予以补救。（ ）8、锯条反装后，由于楔角发生变化而锯削不能正常进行。（ ）9、锯条粗细应根据工件材料性质及锯削面宽窄来选择。（ ）10 、 起 锯 时 ， 起 锯 角 愈 小 愈 好 。 （ ）11、锯条有了锯路，使工件上锯缝宽度大于锯条背部厚度。（ ）12、固定式锯弓可安装几种不同长度规格的锯条。（）三、选择题1．下列三组图，每组图中只有一个是正确的，试选择正确答案 2．正确的剖面图是（ ）３、在机械图样中，重合断面的轮廓线应采用： （ ）A、粗实线 B、细实线 C、虚线 D、双点画线４．下列不是常用螺纹连接件的是（ ）Ａ．螺栓 Ｂ．螺柱 Ｃ．螺纹 Ｄ．螺母５．下列术语中属于图样的有（ ）A...
