公路交通标志、标牌、交通标线工程施工组织设计(已修改)VIP免费

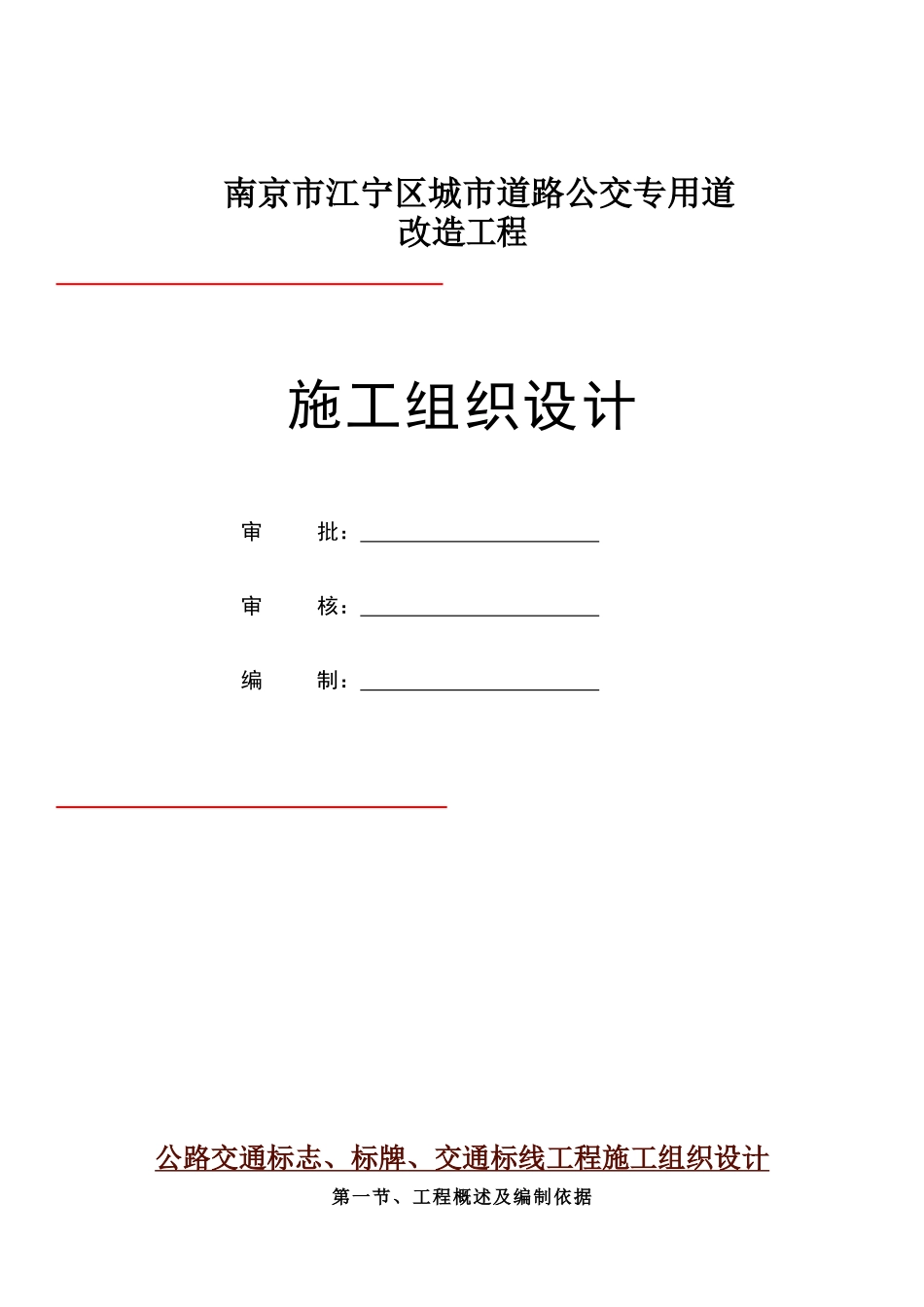

南京市江宁区城市道路公交专用道改造工程 施工组织设计 审 批： 审 核： 编 制： 公路交通标志、标牌、交通标线工程施工组织设计第一节、工程概述及编制依据一、工程概述 南京市江宁区城市道路公交专用车道改造项目交通标志牌、监控杆件、交通标线工程，在本次设计中根据沿线环境和路线平纵线形的实际情况,按照规范化进行科学设计。二、编制依据1. 《道路交通标志和标线》（GB5768-2009）2. 《城市道路交通设施设计规范》（GB50688-2011）3. 《公路交通标志和标线设置规范》（JTG D82-2009）4. 《公路交通安全设施设计规范》（JTG D81-2006）5. 《公路交通安全设施设计细则》（JT/D81-2006）6. 《公路工程技术标准》 （JTG B01-2003）7. 《城市道路交通标志标线设置规范》（GB51038-2015）8. 《城市道路交通设施规范（南京）》（DBT 3201/T-256 2015)9. 《工程建设标准强制性条文（公路工程部分）》 （建标【2002】99 号）三、主要工程路段及施工项目金 箔 路 ： 起 点 双 龙 大 道 ， 终 点 天 印 大 道 ； 施 工 项 目 : 标 志 牌 、 标 志 牌 杆 件 、 标 线 、 监控杆件。文靖路：起点天印大道，终点武山路；施工项目：标志牌、标志牌杆件、标线、监控杆件。天元路：起点将军大道，终点天元东路终点；施工项目：标志牌、标志牌杆件、标线、监控杆件。秦淮路：起点将军大道，终点双龙大道；施工项目：标志牌、标志牌杆件、标线、监控杆件。宏运大道：起点双龙大道，终点北沿路至文静路路口；起点天印大道，终点万泰路；施工项目：标志牌、标志牌杆件、标线、监控杆件。天印大道：起点宏运大道，终点科宁路；施工项目：标志牌、标志牌杆件、标线、监控杆件将军大道:起点宏运大道，终点吉印大道；施工项目：标 志 牌 、 标 志 牌 杆 件 、 标 线 、 监控杆件。双龙大道：起点气象学院，终点秣周路；施工项目：标志牌、标志牌杆件、标线、监控杆件。第二节 主要施工方案与技术措施一、交通标志施工1、交通标志材料1.1、标志牌杆件：杆件为钢管喷塑立柱，杆件为无缝钢管热镀锌，采用普通碳素钢焊接，符合《 结 构 用 无 缝 钢 管 》 （ GB/T8162-1999 ） 的 规 定 。 主 杆 ： 8mm*ф219mm*6900 mm ， 悬 臂 : 4.5mm*114mm*5000mm*2 根，基坑：1200mm*1200mm *1500mm; 砼：C30*2.16M3；预埋件：ф36mm*1500mm*8 根，外围用 ф3mm 的钢...
