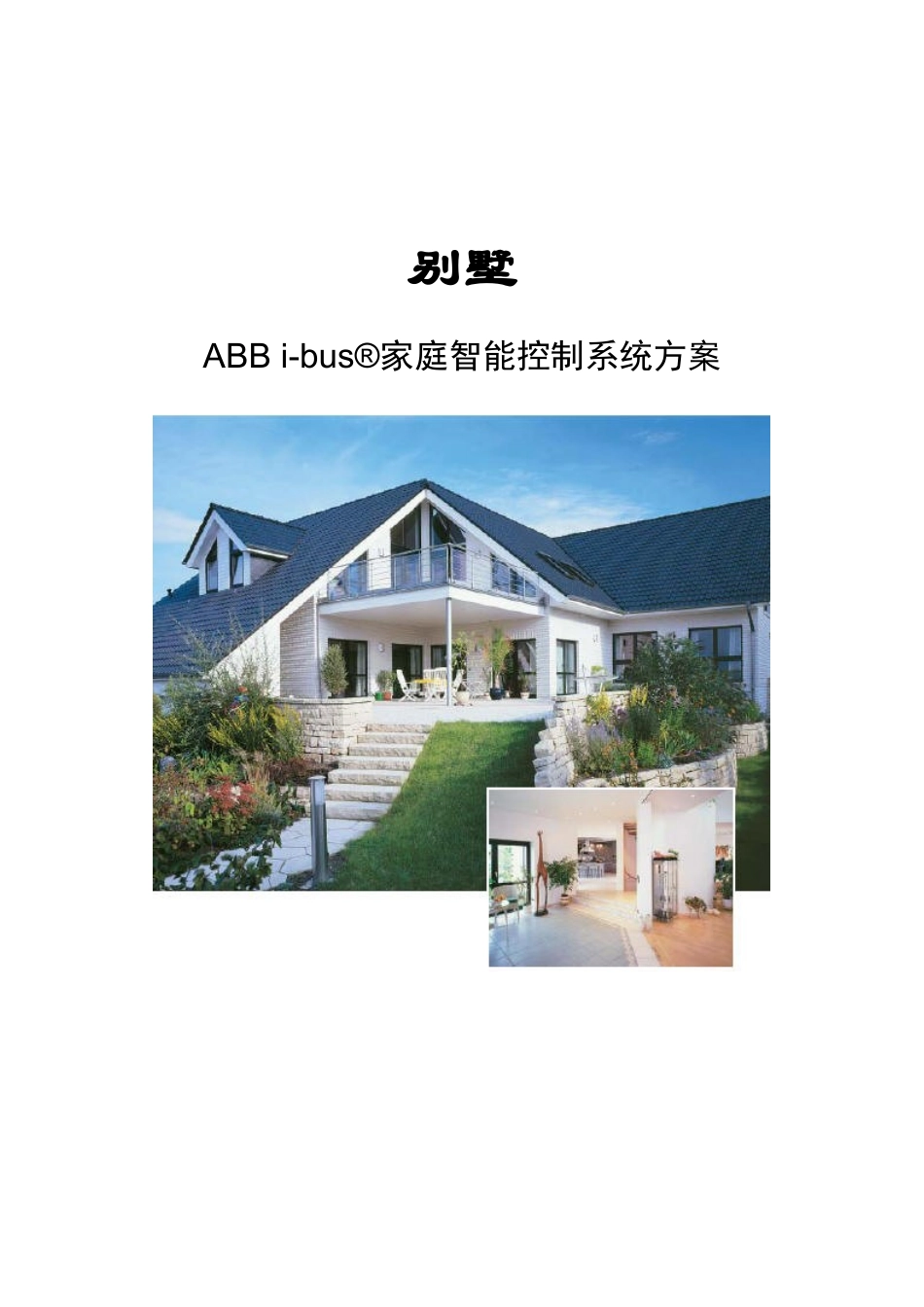

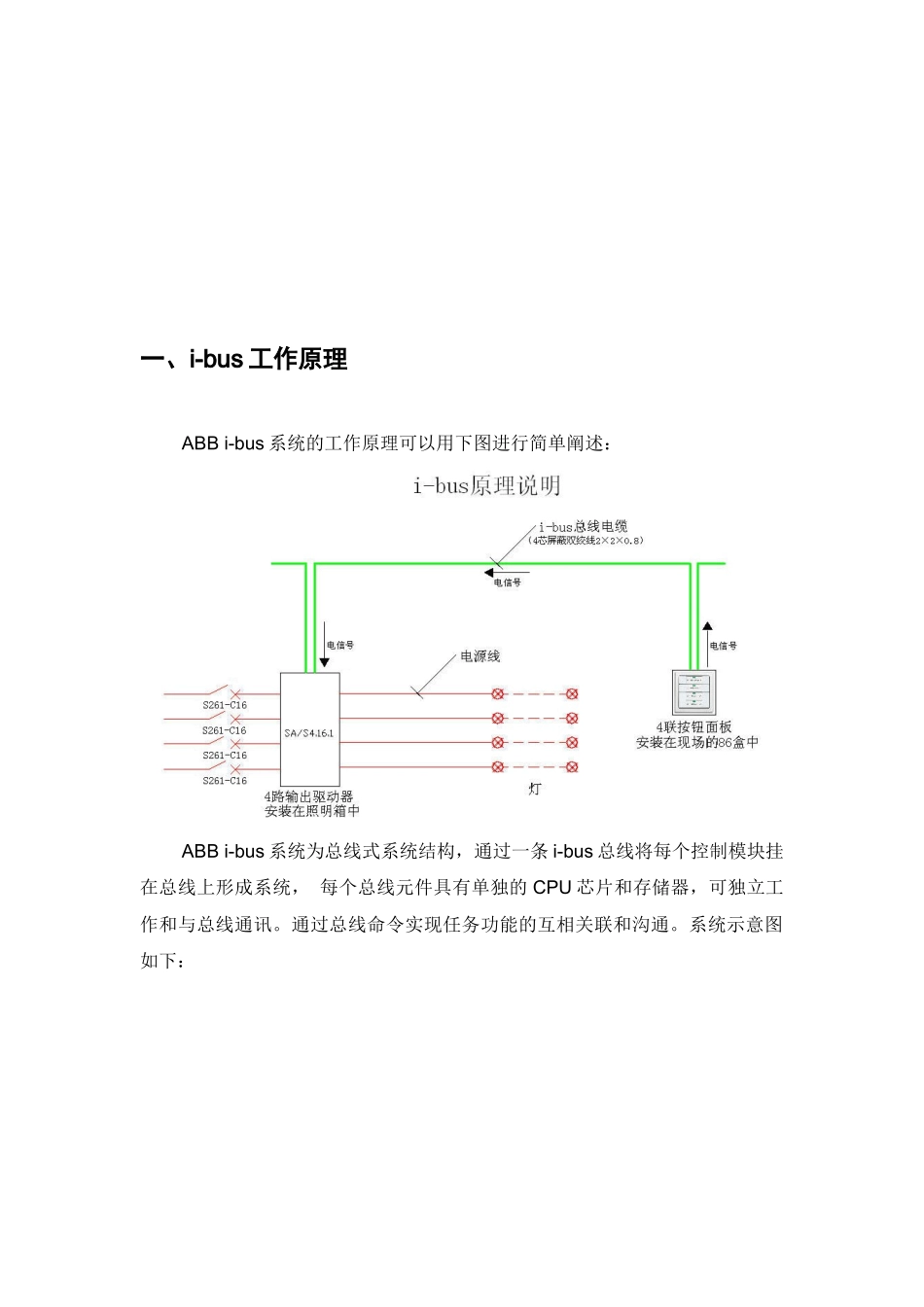

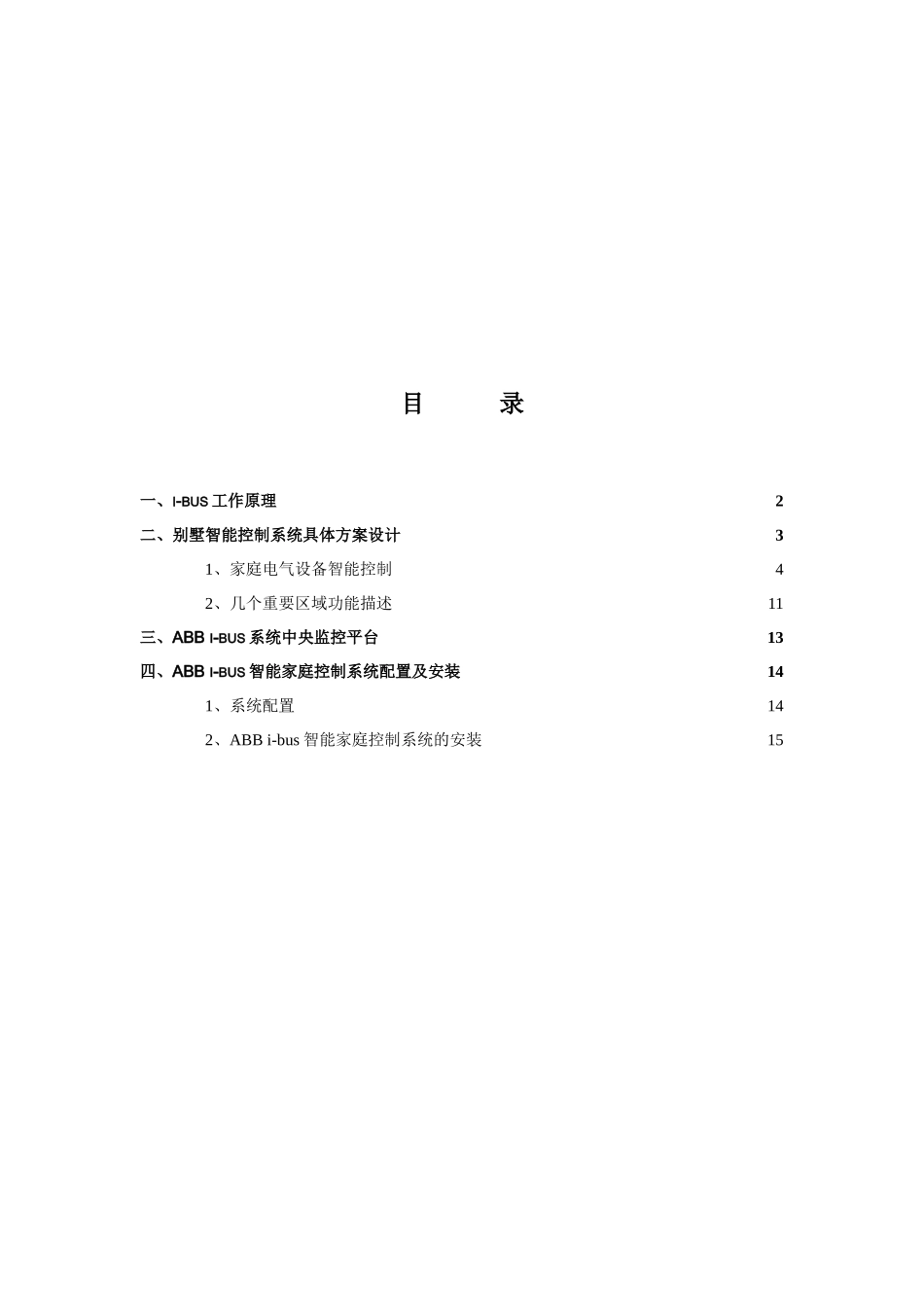

别墅ABB i-bus®家庭智能控制系统方案目 录一、I-BUS 工作原理2二、别墅智能控制系统具体方案设计31、家庭电气设备智能控制42、几个重要区域功能描述11三、ABB I-BUS 系统中央监控平台13四、ABB I-BUS 智能家庭控制系统配置及安装141、系统配置142、ABB i-bus 智能家庭控制系统的安装15一、i-bus 工作原理ABB i-bus 系统的工作原理可以用下图进行简单阐述：ABB i-bus 系统为总线式系统结构，通过一条 i-bus 总线将每个控制模块挂在总线上形成系统， 每个总线元件具有单独的 CPU 芯片和存储器，可独立工作和与总线通讯。通过总线命令实现任务功能的互相关联和沟通。系统示意图如下：由上图可以看出，i-bus 系统设计了各种控制功能的模块，不同模块具有不同的功能，功能模块通过搭积木般灵活组合完成各种控制功能。ABB i-bus 系统具有：灯光智能控制遮阳系统控制（电动窗帘/电动百叶/电动门智能控制等）地加热采暖控制风机盘管温度控制AV 设备控制居家安全防范控制远程控制（电话／INTERNET）室内对讲/背景音乐LCD 液晶显示控制i-bus 触摸屏控制中央触摸屏控制i-bus 系统的结构是全分散型的结构，不需要任何中央控制器之类的设备，不同于上一代集散式控制系统，对设备的控制是通过软件编程实现的，控制总线为 24VDC。所有控制模块为安全低电压设备，安全可靠。ABB i-bus 系统提供各种检测和接口模块，可以检测各种电流、电压、照度、风速、湿度、温度等信号并能通过 i-bus 接口模块接入总线，实现各种功能控制及联动控制。i-bus 分散型结构更容易扩展，仅需要将总线延长，增加模块就可以实现扩容和功能扩展。二、别墅智能控制系统具体方案设计别墅为典雅豪华住宅，该别墅特点为：高档住宅，面积较大房间较多，设备控制内容多。本系统在别墅中控制区域为：园林照明及别墅内所有区域。在上述区域主要进行如下内容控制：灯光智能控制遮阳系统控制（电动窗帘/电动遮阳百叶等）电动天窗自动控制地加热采暖控制风机盘管温度控制AV 设备无线控制远程控制（电话／INTERNET）智能气象感知系统i-bus 触摸屏控制中央触摸屏控制1、家庭电气设备智能控制（1）灯光调光1、对白炽灯、230V 卤素灯、带传统变压器的低压卤素灯、带电子变压器的低压卤素灯等各种光源进行调光，可实现 0-100%线性平滑的调光。2、对日光灯或节能灯的可调电子整流器进行调光控制，可实现对可调电子整流器 0-100%线性平滑的输出控制。（2）灯光开闭选...
