【物理】26电阻定律课件1（人教版选修3-1）VIP免费

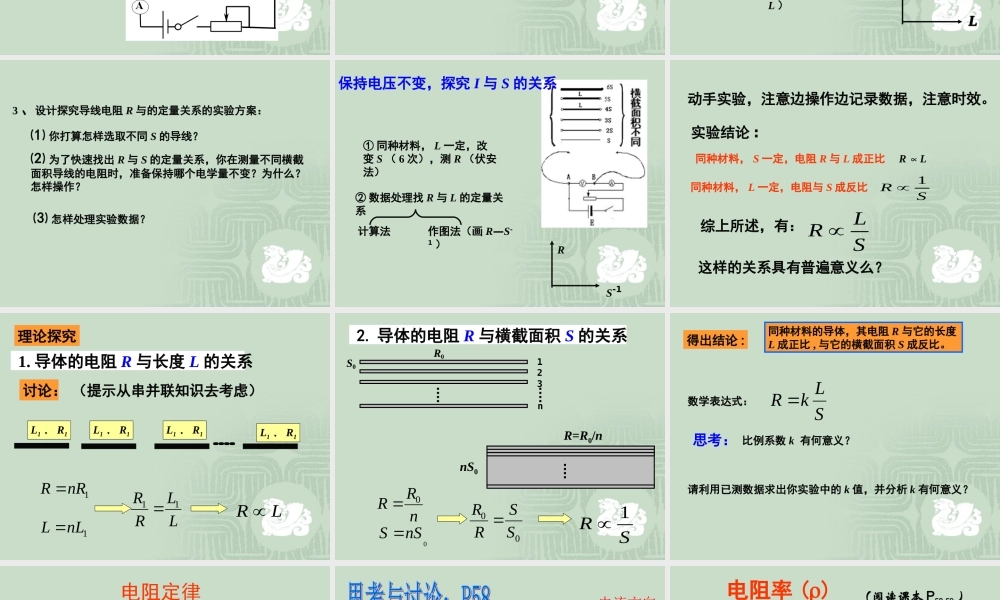

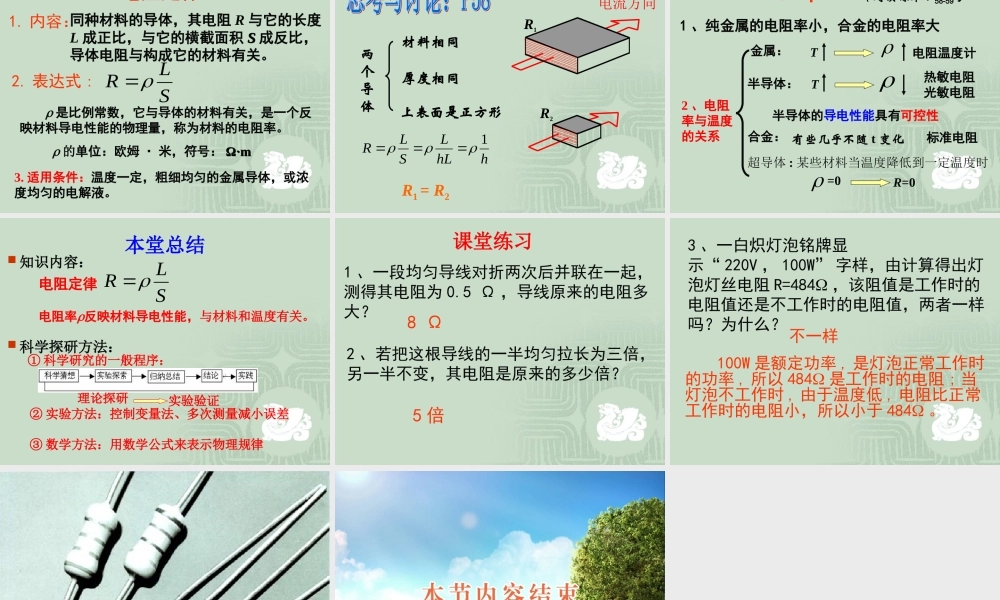

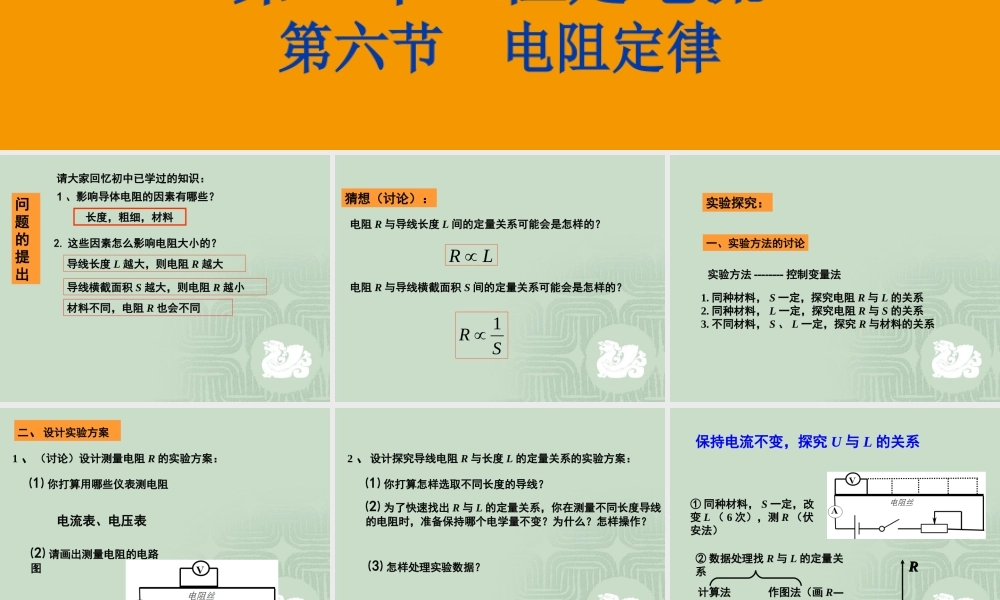

第二章 恒定电流第六节 电阻定律人教版选修 3-1 长度，粗细，材料2. 这些因素怎么影响电阻大小的？导线长度 L 越大，则电阻 R 越大导线横截面积 S 越大，则电阻 R 越小材料不同，电阻 R 也会不同请大家回忆初中已学过的知识：1 、影响导体电阻的因素有哪些？问题的提出 猜想（讨论）：电阻 R 与导线长度 L 间的定量关系可能会是怎样的？电阻 R 与导线横截面积 S 间的定量关系可能会是怎样的？LR SR1 实验探究：一、实验方法的讨论1. 同种材料， S 一定，探究电阻 R 与 L 的关系2. 同种材料， L 一定，探究电阻 R 与 S 的关系3. 不同材料， S 、 L 一定，探究 R 与材料的关系 实验方法 -------- 控制变量法 二、设计实验方案1 、（讨论）设计测量电阻 R 的实验方案：⑴ 你打算用哪些仪表测电阻⑵ 请画出测量电阻的电路图电流表、电压表 2 、设计探究导线电阻 R 与长度 L 的定量关系的实验方案：⑴ 你打算怎样选取不同长度的导线？⑵ 为了快速找出 R 与 L 的定量关系，你在测量不同长度导线的电阻时，准备保持哪个电学量不变？为什么？怎样操作？⑶ 怎样处理实验数据？ ① 同种材料， S 一定，改变 L （ 6 次），测 R （伏安法） ② 数据处理找 R 与 L 的定量关系计算法作图法（画 R—L ）RRLL保持电流不变，探究 U 与 L 的关系 3 、设计探究导线电阻 R 与的定量关系的实验方案：⑴ 你打算怎样选取不同 S 的导线？⑵ 为了快速找出 R 与 S 的定量关系，你在测量不同横截面积导线的电阻时，准备保持哪个电学量不变？为什么？怎样操作？⑶ 怎样处理实验数据？ ① 同种材料， L 一定，改变 S （ 6 次），测 R （伏安法） ② 数据处理找 R 与 L 的定量关系计算法作图法（画 R—S-1 ）RS-1保持电压不变，探究 I 与 S 的关系 SR1实验结论 :同种材料， S 一定，电阻 R 与 L 成正比 R ∝L同种材料， L 一定，电阻与 S 成反比综上所述，有：SLR 动手实验，注意边操作边记录数据，注意时效。这样的关系具有普遍意义么？ 理论探究L1 、 R1L1 、 R1L1 、 R1L1 、 R1 1. 导体的电阻 R 与长度 L 的关系1nRR 1nLL LLRR11 LR （提示从串并联知识去考虑）讨论： 123nS0R0R=R0/nnS0SR100SSRR nRR00nSS  2. 导体的电阻 R 与横截面积 S 的关系 同种材料的导体，其...
