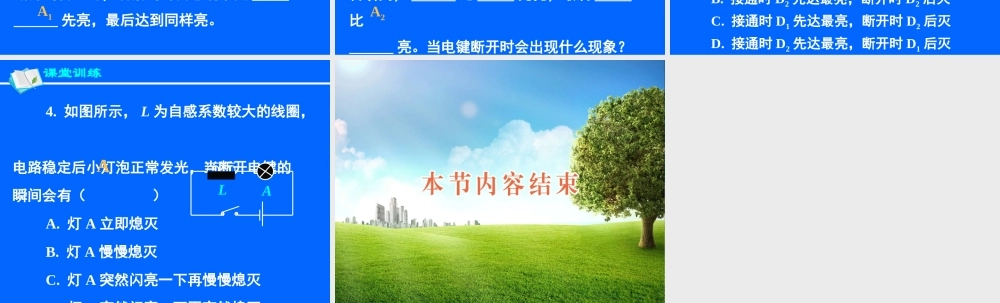

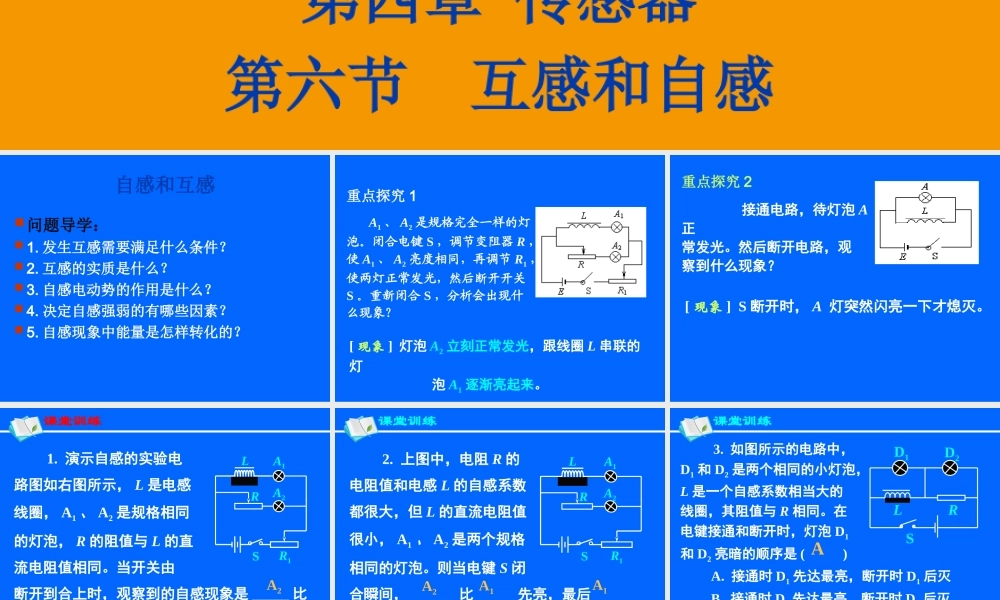

第四章 传感器第六节 互感和自感人教版选修 3-2 自感和互感问题导学： 1. 发生互感需要满足什么条件？ 2. 互感的实质是什么？ 3. 自感电动势的作用是什么？ 4. 决定自感强弱的有哪些因素？ 5. 自感现象中能量是怎样转化的？ 重点探究 1 A1 、 A2 是规格完全一样的灯泡。闭合电键 S ，调节变阻器 R ，使 A1 、 A2 亮度相同，再调节 R1 ，使两灯正常发光，然后断开开关S 。重新闭合 S ，分析会出现什么现象？ [ 现象 ] 灯泡 A2 立刻正常发光，跟线圈 L 串联的灯 泡 A1 逐渐亮起来。 重点探究 2 接通电路，待灯泡 A正常发光。然后断开电路，观察到什么现象？[ 现象 ] S 断开时， A 灯突然闪亮一下才熄灭。 课堂训练1. 演示自感的实验电路图如右图所示， L 是电感线圈， A1 、 A2 是规格相同的灯泡， R 的阻值与 L 的直流电阻值相同。当开关由断开到合上时，观察到的自感现象是 _____ 比______ 先亮，最后达到同样亮。SR1LA1A2RA2A1 2. 上图中，电阻 R 的电阻值和电感 L 的自感系数都很大，但 L 的直流电阻值很小， A1 、 A2 是两个规格相同的灯泡。则当电键 S 闭合瞬间， ______ 比 _____ 先亮，最后 _____比______ 亮。当电键断开时会出现什么现象？课堂训练SR1LA1A2RA2A1A1A2 3. 如图所示的电路中，D1 和 D2 是两个相同的小灯泡，L 是一个自感系数相当大的线圈，其阻值与 R 相同。在电键接通和断开时，灯泡 D1和 D2 亮暗的顺序是 ( ) A. 接通时 D1 先达最亮，断开时 D1 后灭 B. 接通时 D2 先达最亮，断开时 D2 后灭 C. 接通时 D1 先达最亮，断开时 D2 后灭 D. 接通时 D2 先达最亮，断开时 D1 后灭课堂训练ASRLD1D2 4. 如图所示， L 为自感系数较大的线圈，电路稳定后小灯泡正常发光，当断开电键的瞬间会有（ ）A. 灯 A 立即熄灭B. 灯 A 慢慢熄灭C. 灯 A 突然闪亮一下再慢慢熄灭D. 灯 A 突然闪亮一下再突然熄灭ALA课堂训练
