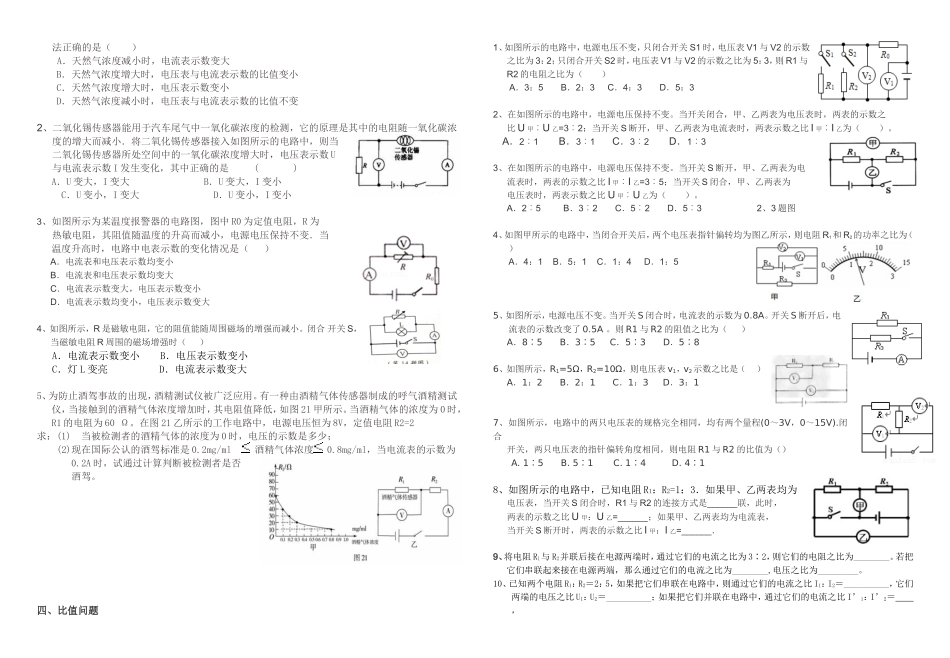

电学总复习专题班级:学号:姓名:一、基本电路认识以及电流表电压表的测量范围1、在图所示的四幅电路中,电流表能够测灯L1电流的是()2、如图所示电路中,甲、乙两处分别接入电流表或电压表,当S闭合后,为使两灯均能发光,则()A.甲接电压表,乙接电流表B.甲、乙均接电压表C.甲、乙均接电流表D.甲接电流表,乙接电压表3、如图所示,L1和L2是两只相同的小灯泡,a、b是电流表或电压表。闭合开关S后,若两灯都能发光,则()A.a、b均是电流表B.a、b均是电压表C.a为电流表,b为电压表D.a为电压表,b为电流表4、下列四个电路中,电流表能测量通过灯L1电流的是()5、如图所示的实物电路中,当开关闭合时,甲电流表的示数为0.5A,乙电流表的示数为0.2A,则下列判断正确的是()A.通过灯L1的电流为0.5AB.通过灯L1的电流为0.3AC.通过灯L2的电流为0.7AD.通过灯L2的电流为0.3A6、在如图所示的电路中,闭合开关,电压表测的是()A.灯L1两端的电压B.灯L2两端的电压C.灯L1和电源的总电压D.电源的电压7.如图所示,当开关S和S1闭合时,电压表的示数为8V,则当开关S闭合而S1断开时,电压表的示数为()A、0VB、大于8VC、等于8VD、小于8V8、小明按如图所示的电路进行实验,当开关闭合后,V1和V2的指针位置完全一样,造成这一现象的原因是()A.可能L1开路B.可能L2短路C.可能V1和V2所选量程不相同,L1短路D.可能V1和V2所选量程不相同,电路各处完好9、在如图所示的电路中,当开关S闭合后,电压表示数为6V;当开关S断开时,电压表示数为4V,则此时灯L1和L2两端的电压分别为:()A、6V4VB、4V6VC、2V4VD、4V2V10、在如图4(a)所示电路中,当闭合开关后,两个电压表指针偏转均为图4(b)所示,则电阻R1和R2两端的电压分别为()A.4.8V,1.2VB.6V,1.2VC.1.2V,6VD.1.2V,4.8V二、填空题1、如图所示的电路,电流表A的示数是1.5A,电流表A1的示数是0.8A,则流过灯泡L1的电流是________A,L2的电流是_____A.2、如图电源电压恒定,当开关S1闭合、S2断开时,电压表的示数为3V;当S1断开、S2闭合时,电压表的示数为4.5V,则灯L1两端电压为_______V,灯L2两端电压为________V.4.如图所示某同学测电路中的电压,试分别指出在这个电路中,总电压是,L1两端的电压是,L2两端的电压是。一、滑动变阻器引起的动态电路问题1、如图所示的电路中,电源两端的电压保持不变.闭合开关S,将滑动变阻器的滑片P向右移动,下列说法正确的是()A.电压表V1与电压表V2的示数之和保持不变2题第3题第5题第6题第9题2题1题第2题第7题第8题第10题B.电压表V1与电压表V2的示数之差变小C.电流表A的示数变小,电压表V1的示数变大D.电压表V2与电流表A的示数之比保持不变2、如图所示电路中,电源电压保持不变,闭合开关S后,将滑动变阻器R的滑片P向左移动的过程中,下列判断正确的是()A.电压表V1示数不变B.灯泡L亮度变亮C.电压表V2示数变大D.电流表A示数变大3、如图所示电路中,电源电压不变,R1为定值电阻,R为滑动变阻器,闭合开关S,当滑动变阻器的滑片P向左移动时,下列判断正确的是()A.电压表示数变小,电流表示数变大B.电压表和电流表的示数变化相反C.电压表示数变小,电流表示数变小D.电压表和电流表的示数的比值不变4、在如图所示的电路中,电源电压保持不变,闭合开关S后,当滑动变阻器的滑片P向右移动时()A.电压表示数变大,电流表A示数变小,电流表A1示数变小B.电压表示数不变,电流表A示数变小,电流表A1示数不变C.电压表示数变小,电流表A示数变大,电流表A1示数变小D.电压表示数不变,电流表A示数变小,电流表A1示数变大5、在如图所示电路中,电源电压保持不变。闭合开关S,将滑动变阻器的滑片P向左移动,下列说法中正确的是()。A.电压表的示数不变,电流表的示数变大B.电流表A1的示数与电流表A2的示数同时变大C.电压表的示数变大,电流表的示数变大D.电流表A1的示数与电流表A2的示数同时变小6、在如图所示的电路中,电源两端的电压保持不变,闭合开关S后,滑动变阻器的滑片P向右移动,下列说法中正确的是()A.电压表的示数变大,电灯L的亮度变暗B.电流表A1的示...
