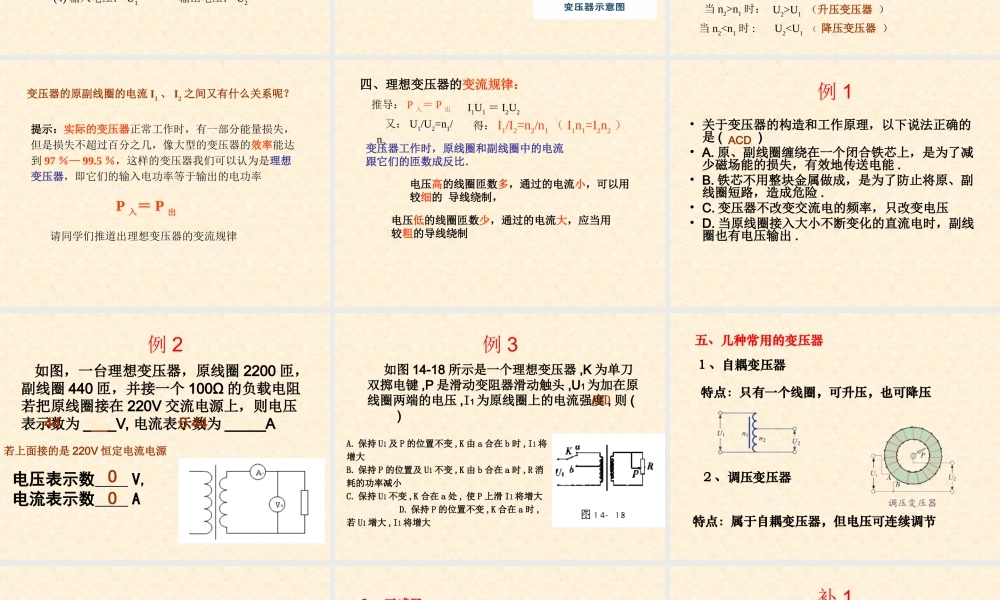

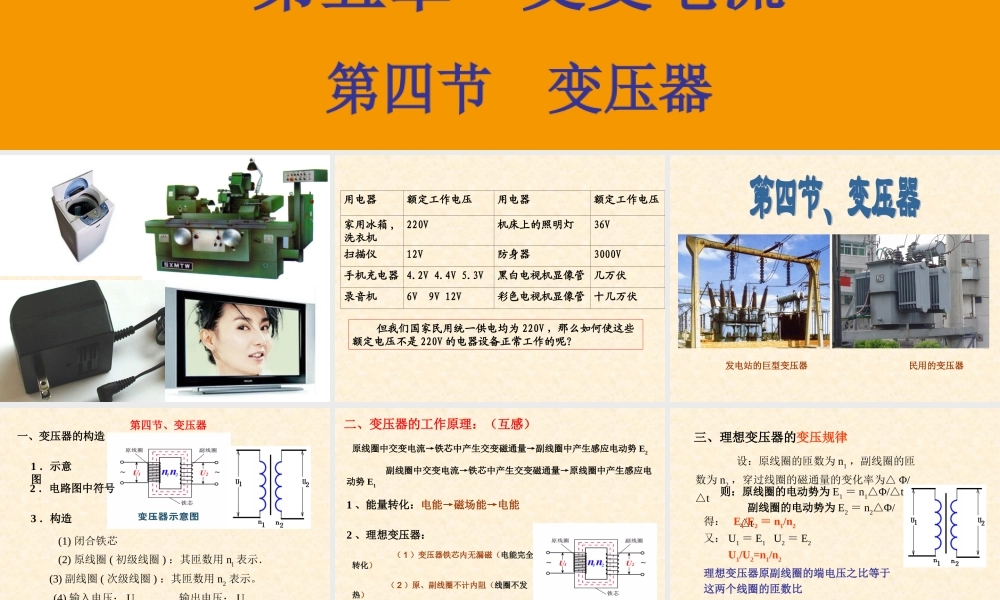

第五章 交变电流第四节 变压器人教版选修 3-2 用电器额定工作电压用电器额定工作电压家用冰箱 ,洗衣机220V机床上的照明灯36V扫描仪12V防身器3000V手机充电器 4.2V 4.4V 5.3V黑白电视机显像管 几万伏录音机6V 9V 12V彩色电视机显像管 十几万伏 但我们国家民用统一供电均为 220V ，那么如何使这些额定电压不是 220V 的电器设备正常工作的呢？ 发电站的巨型变压器 民用的变压器 第四节、变压器一、变压器的构造1 ．示意图2 ．电路图中符号3 ．构造(1) 闭合铁芯(2) 原线圈 ( 初级线圈 ) ：其匝数用 nl 表示． (3) 副线圈 ( 次级线圈 ) ：其匝数用 n2 表示。 (4) 输入电压： U1 输出电压： U2 二、变压器的工作原理：（互感）原线圈中交变电流→铁芯中产生交变磁通量→副线圈中产生感应电动势 E2 副线圈中交变电流→铁芯中产生交变磁通量→原线圈中产生感应电动势 E1 1 、能量转化：电能→磁场能→电能 2 、理想变压器： （ 1 ）变压器铁芯内无漏磁（电能完全转化） （ 2 ）原、副线圈不计内阻（线圈不发热） 三、理想变压器的变压规律 设：原线圈的匝数为 n1 ，副线圈的匝数为 n2 ，穿过线圈的磁通量的变化率为△ Φ/t△则：原线圈的电动势为 E1 ＝ n1Φ/t△△ 副线圈的电动势为 E2 ＝ n2Φ/△t△得： E1/E2 ＝ n1/n2又： U1 ＝ E1 U2 ＝ E2U1/U2=n1/n2理想变压器原副线圈的端电压之比等于这两个线圈的匝数比当 n2>n1 时： U2>U1 （升压变压器 ）当 n2
