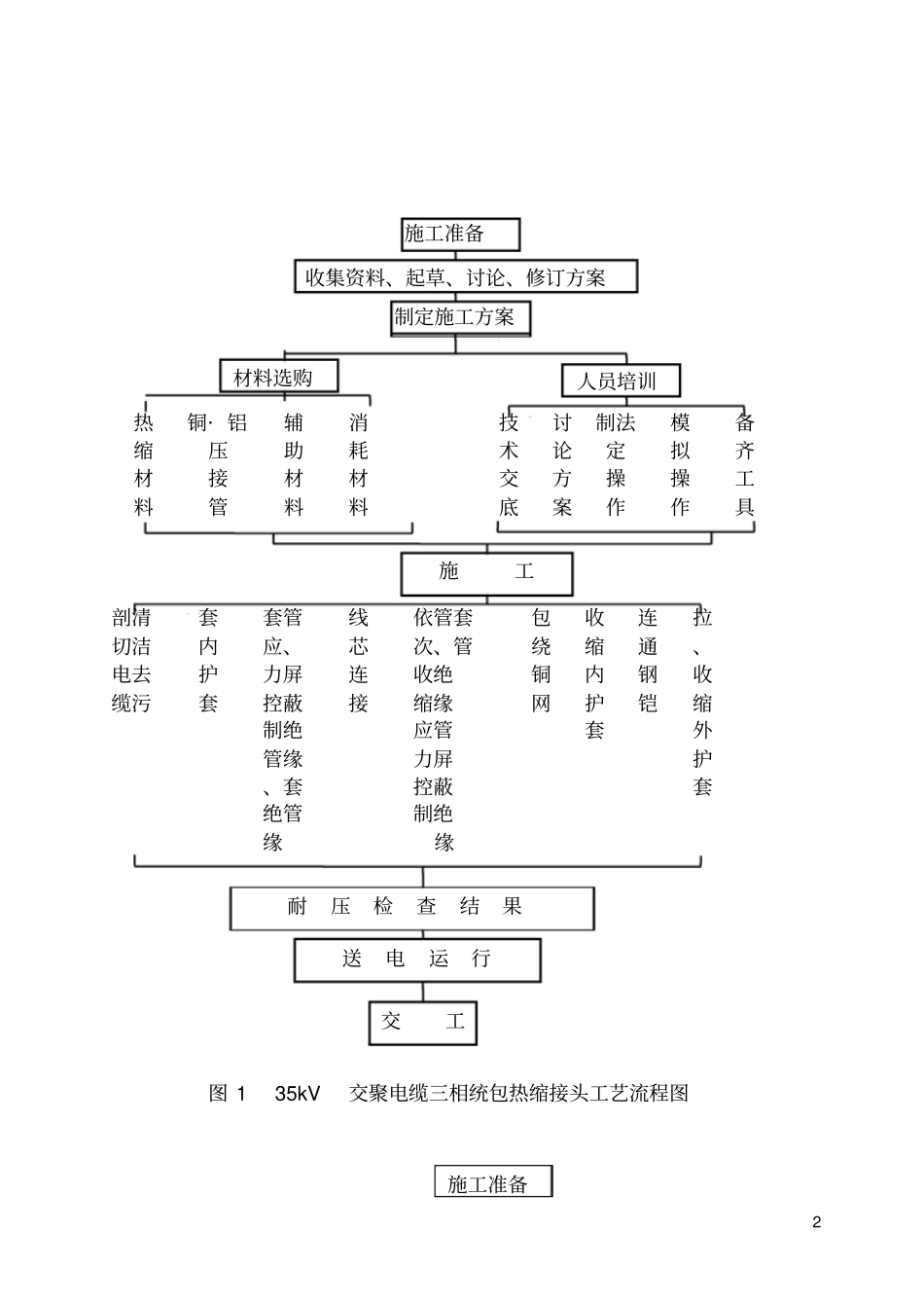

1 35KV及以下高压电缆热缩型连接头制作工法中国化学工程第六建设公司供电系统中常用的高压电缆，以前多为油浸式，目前交联聚乙烯电缆因其性能优良而得到广泛应用，新建厂矿已普遍采用这种电缆。为解决35KV交联聚乙烯三相统包电缆连接头以及交联电缆与油浸电缆连接的制作工艺。中化六公司与吉化计电安装公司开发了此工法。一、适用范围本工法解决了高压电缆间连接的问题，特别是解决了两代（交联、油浸）电缆间衔接的问题，为老一代油浸电缆的再利用开辟了一条新路。它适用于新建和改、扩建工程的电缆施工中，可以利用老系统中大量有价值的油浸电缆，减少工程投资和施工量，缩短工期，一旦全国各厂矿、企业推广应用，将产生巨大的社会和经济效益。二、工艺原理本工法选用近年新研制的高性能热缩材料－－多相聚合物辐射交联热缩材料的管材和填充胶带，在制作中可根据不同的需要填加达到具有某种特征功能的材料，它在常温下为固体，加热后弹性加大，加外力扩张并保持其形变冷却至常温，这时聚合物大分子链段变形后因“冻结”而保持形变，待作头时再加温接近 140℃则其链段“解冻”，突然松弛，恢复弹性，材料又恢复原来的形状，此即所谓的“记忆效应”。本工法中所采用的不同尺寸和用途的管材就是这样一批材料，同时配置一套相应配合的填充胶带，这些胶带在常温下是固体，受热后软化，其软化点高于电气正常工作温度，因此运行时不会流失。同时它们的绝缘性能好，粘接性也好，可粘合金属和非金属材料，用它来密封材料的接触面和填充其间的间隙，可加强接头的紧固性和密封性。再则它在油中不溶胀，可封油。由于使用了这些胶带，热缩型电缆头也就具备了浇注式电缆头的密封、紧固的性能。三、工艺程序（一）工艺流程 1.三相统包交联电缆热缩型连接头制作工艺流程，见图1。 2.交联电缆与油浸电缆热缩型连接头制作工艺流程，见图2 2 制定施工方案热铜· 铝辅消技讨制法模备缩压助耗术论定拟齐材接材材交方操操工料管料料底案作作具剖清套套管线依管套包收连拉切洁内应、芯次、管绕缩通、电去护力屏连收绝铜内钢收缆污套控蔽接缩缘网护铠缩制绝应管套外管缘力屏护、套控蔽套绝管制绝缘缘图 1 35kV交聚电缆三相统包热缩接头工艺流程图施工准备施工准备收集资料、起草、讨论、修订方案材料选购人员培训交工送电运行耐压检查结果施工3 制定施工方案热铜· 铝辅消技讨制法模备缩压助耗术论定拟齐材接材材交方操操工料管料料底案作作具挖坑、搭棚剖除套...
