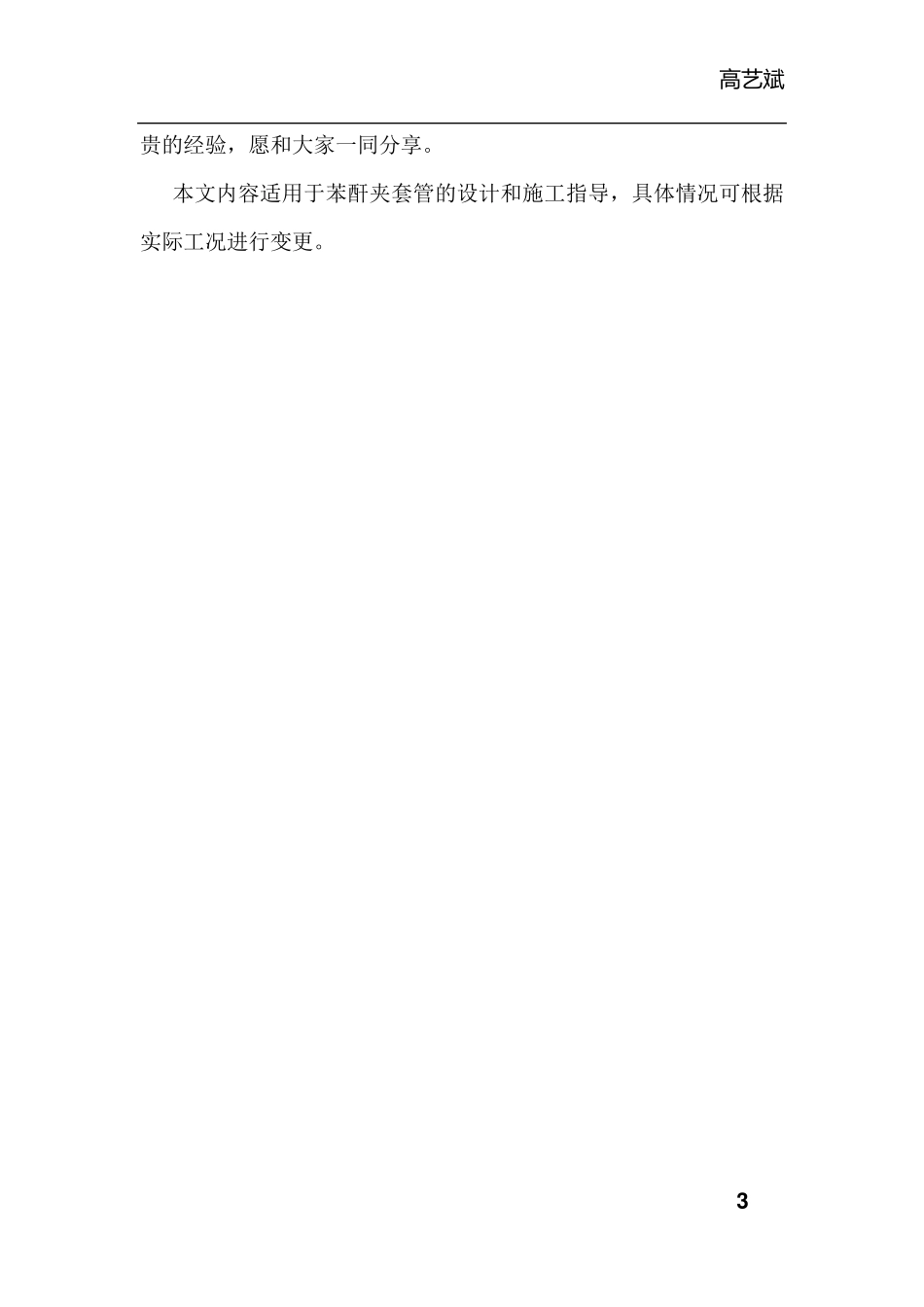

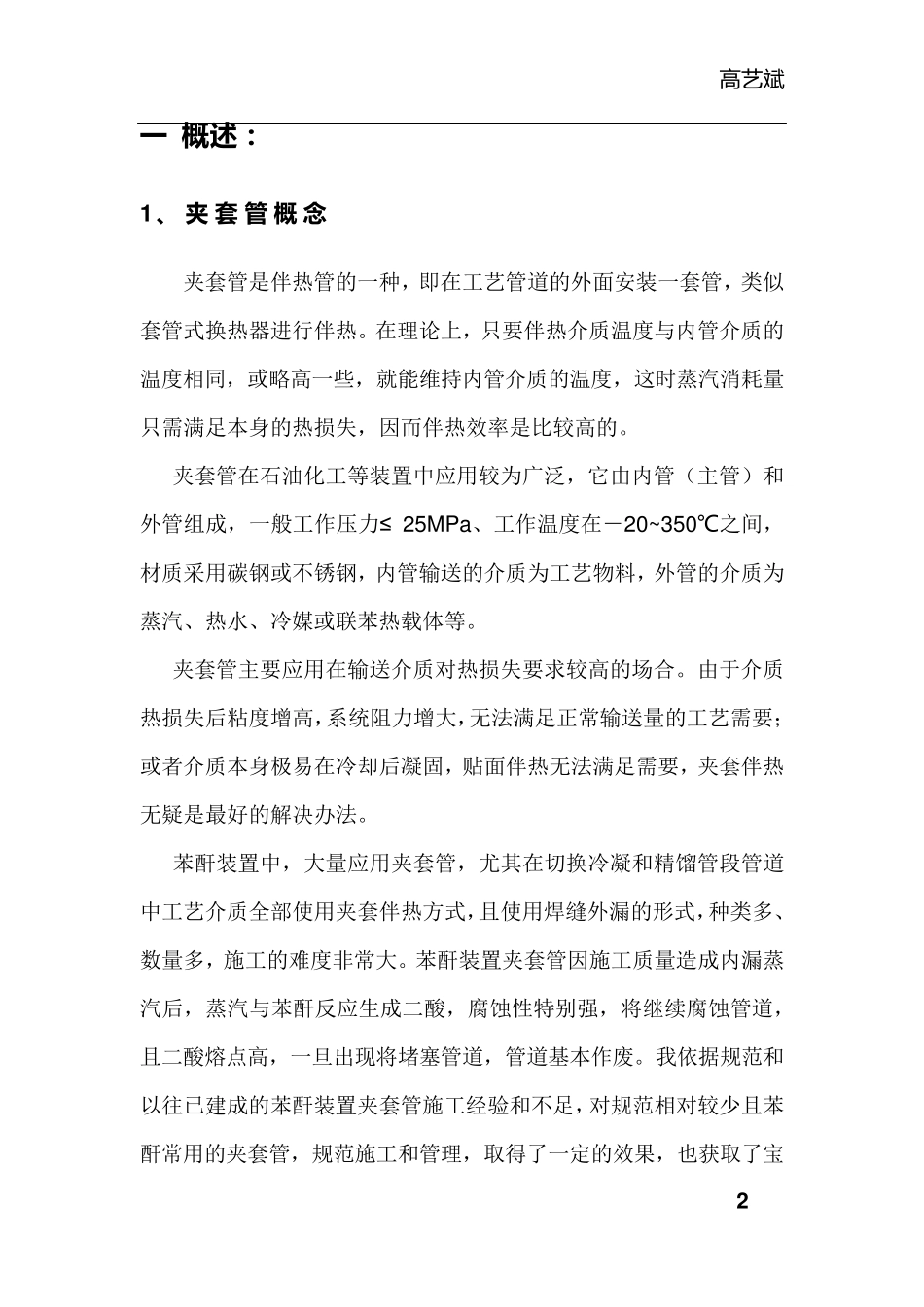

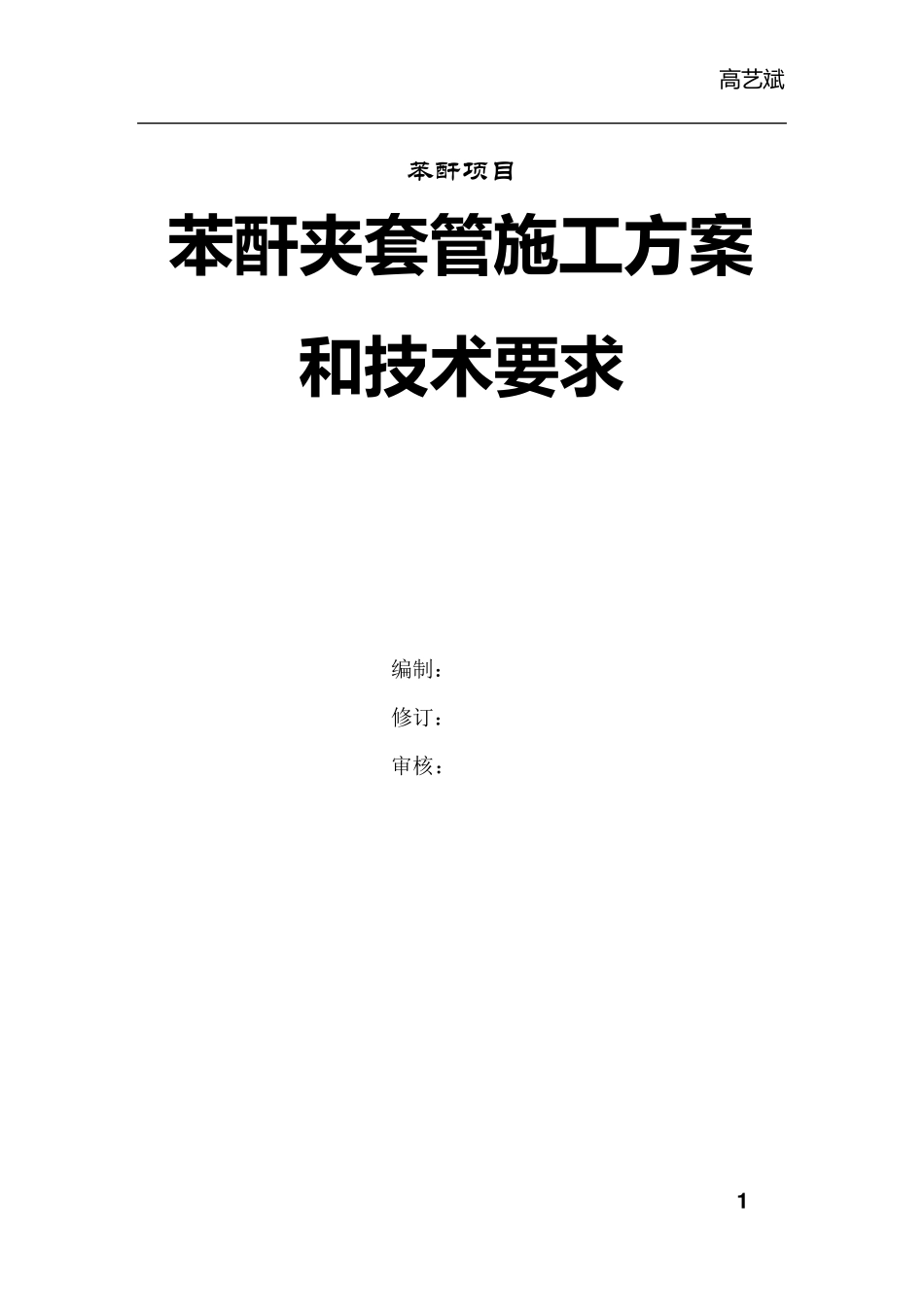

高 艺 斌 1 苯 酐 项 目 苯 酐 夹 套 管 施 工 方 案和技术要求 编制： 修订： 审核： 高 艺 斌 2 一 概 述 ： 1 、 夹 套 管 概 念 夹套管是伴热管的一种，即在工艺管道的外面安装一套管，类似套管式换热器进行伴热。在理论上，只要伴热介质温度与内管介质的温度相同，或略高一些，就能维持内管介质的温度，这时蒸汽消耗量只需满足本身的热损失，因而伴热效率是比较高的。 夹套管在石油化工等装置中应用较为广泛，它由内管（主管）和外管组成，一般工作压力≤ 25MPa、工作温度在－20~350℃ 之间，材质采用碳钢或不锈钢，内管输送的介质为工艺物料，外管的介质为蒸汽、热水、冷媒或联苯热载体等。 夹套管主要应用在输送介质对热损失要求较高的场合。由于介质热损失后粘度增高，系统阻力增大，无法满足正常输送量的工艺需要；或者介质本身极易在冷却后凝固，贴面伴热无法满足需要，夹套伴热无疑是最好的解决办法。 苯酐装置中，大量应用夹套管，尤其在切换冷凝和精馏管段管道中工艺介质全部使用夹套伴热方式，且使用焊缝外漏的形式，种类多、数量多，施工的难度非常大。苯酐装置夹套管因施工质量造成内漏蒸汽后，蒸汽与苯酐反应生成二酸，腐蚀性特别强，将继续腐蚀管道，且二酸熔点高，一旦出现将堵塞管道，管道基本作废。我依据规范和以往已建成的苯酐装置夹套管施工经验和不足，对规范相对较少且苯酐常用的夹套管，规范施工和管理，取得了一定的效果，也获取了宝 高 艺 斌 3 贵的经验，愿和大家一同分享。 本文内容适用于苯酐夹套管的设计和施工指导，具体情况可根据实际工况进行变更。 高 艺 斌 4 2、 夹 套 管 施 工 常 用 的 标 准 规 范 ： 1 .《工业安装工程质量检验评定统一标准》GB50252-2010 2. 《工业金属管道工程施工及验收规范》GB50235-2010 4. 《现场设备、工业管道焊接工程施工及验收规范》GB50236-2011 5. 《现场设备及管道绝热工程施工及验收规范》GBJ126-89 6. 《石油化工设备和管道隔热技术规范》SH3010-2000 7. 《石油化工有毒、可燃介质管道施工及验收规范》SH3501-2002 8. 《钢制压力容器焊接工艺评定》JB4708-2000 9. 《石油化工钢制管道工程施工工艺标准》SH/T3517-2001 10.《石油化工企业设备和管道涂料防腐技术规范》SH3022-2003 11.《阀门检验与管理规程》SH3518-2000 13.《石油化工企业设备管道钢结构表面色和标志》SH3043-2001...
