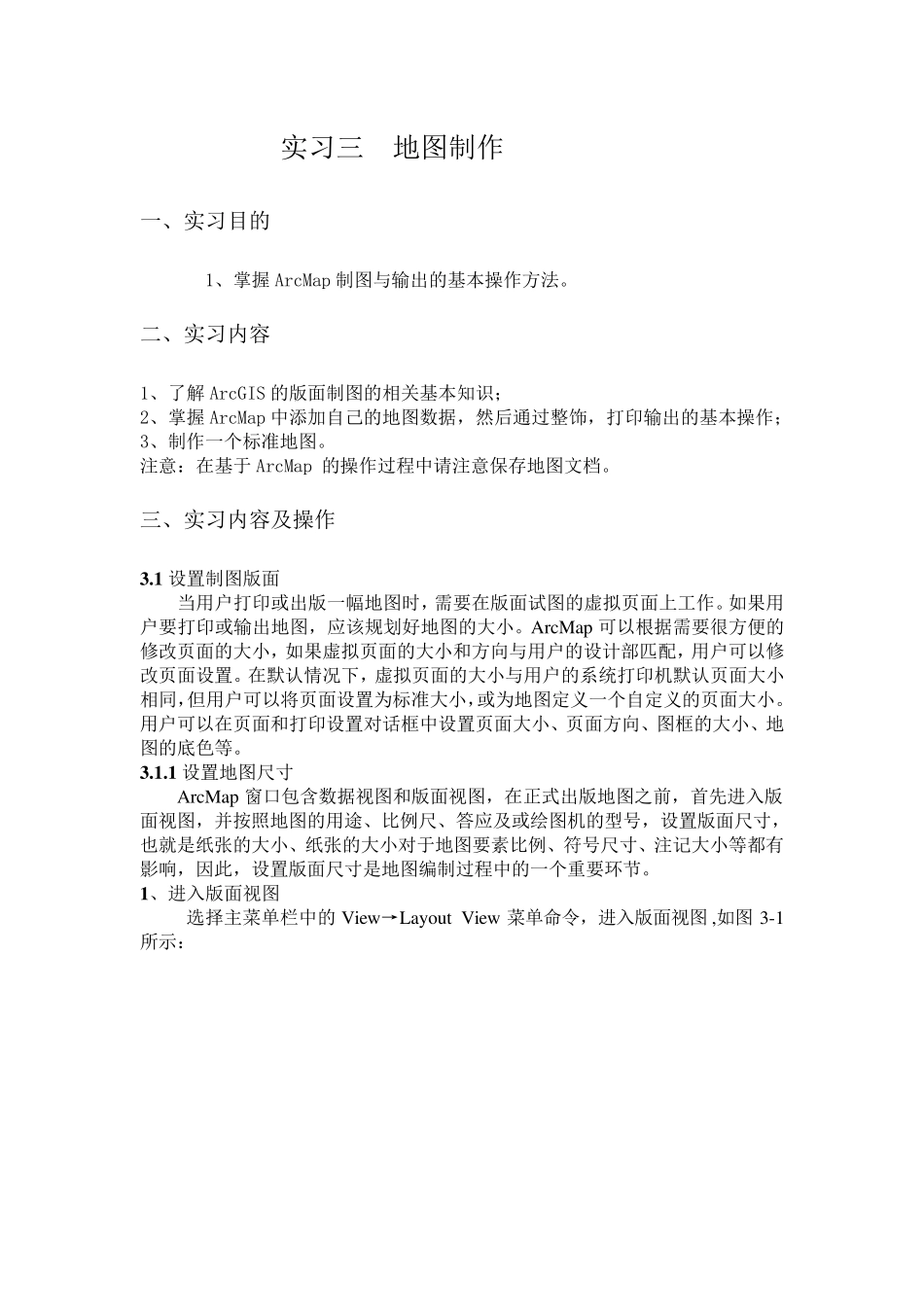

实 习 三 地 图 制 作 一 、 实 习 目 的 1、 掌 握 ArcMap 制 图 与 输 出 的 基 本 操 作 方 法 。 二 、 实 习 内 容 1、 了 解 ArcGIS 的 版 面 制 图 的 相 关 基 本 知 识 ； 2、 掌 握 ArcMap 中 添 加 自 己 的 地 图 数 据 ， 然 后 通 过 整 饰 ， 打 印 输 出 的 基 本 操 作 ； 3、 制 作 一 个 标 准 地 图 。 注 意 ： 在 基 于 ArcMap 的 操 作 过 程 中 请 注 意 保 存 地 图 文 档 。 三 、 实 习 内 容 及 操 作 3 .1 设 置 制 图 版 面 当 用 户 打 印 或 出 版 一 幅 地 图 时 ， 需 要 在 版 面 试 图 的 虚 拟 页 面 上 工 作 。 如 果 用户 要 打 印 或 输 出 地 图 ， 应 该 规 划 好 地 图 的 大 小 。 ArcMap 可 以 根 据 需 要 很 方 便 的修 改 页 面 的 大 小 ， 如 果 虚 拟 页 面 的 大 小 和 方 向 与 用 户 的 设 计 部 匹 配 ， 用 户 可 以 修改 页 面 设 置 。 在 默 认 情 况 下 ， 虚 拟 页 面 的 大 小 与 用 户 的 系 统 打 印 机 默 认 页 面 大 小相 同 ，但 用 户 可 以 将 页 面 设 置 为 标 准 大 小 ，或 为 地 图 定 义 一 个 自 定 义 的 页 面 大 小 。用 户 可 以 在 页 面 和 打 印 设 置 对 话 框 中 设 置 页 面 大 小 、 页 面 方 向 、 图 框 的 大 小 、 地图 的 底 色 等 。 3 .1 .1 设 置 地 图 尺 寸 ArcMap 窗 口 包 含数 据 视图 和 版 面 视图 ， 在 正式出 版 地 图 之前， 首先进入版面 视图 ， 并按照地 图 的 用 途、 比例尺 、 答应 及 或 绘图 机 的 型号， 设 置 版 面 尺 寸 ，也就是纸张的 大 小 、 纸张的 大 小 对 于 地 图 要 素比例、 符号尺 寸 、 注 记大 小 等 都有影响， 因此， 设 置 版 面 尺 寸 是地 图 编制 过 程 中 的 一 个 重要 环节。 1 、 进入版 面 视图 选择主菜单栏中 的View→Layout View 菜单命令， 进入版 面 视图 ,如 图3-1所示： 图3- 1 2 .、根据答应及或绘图机纸...
