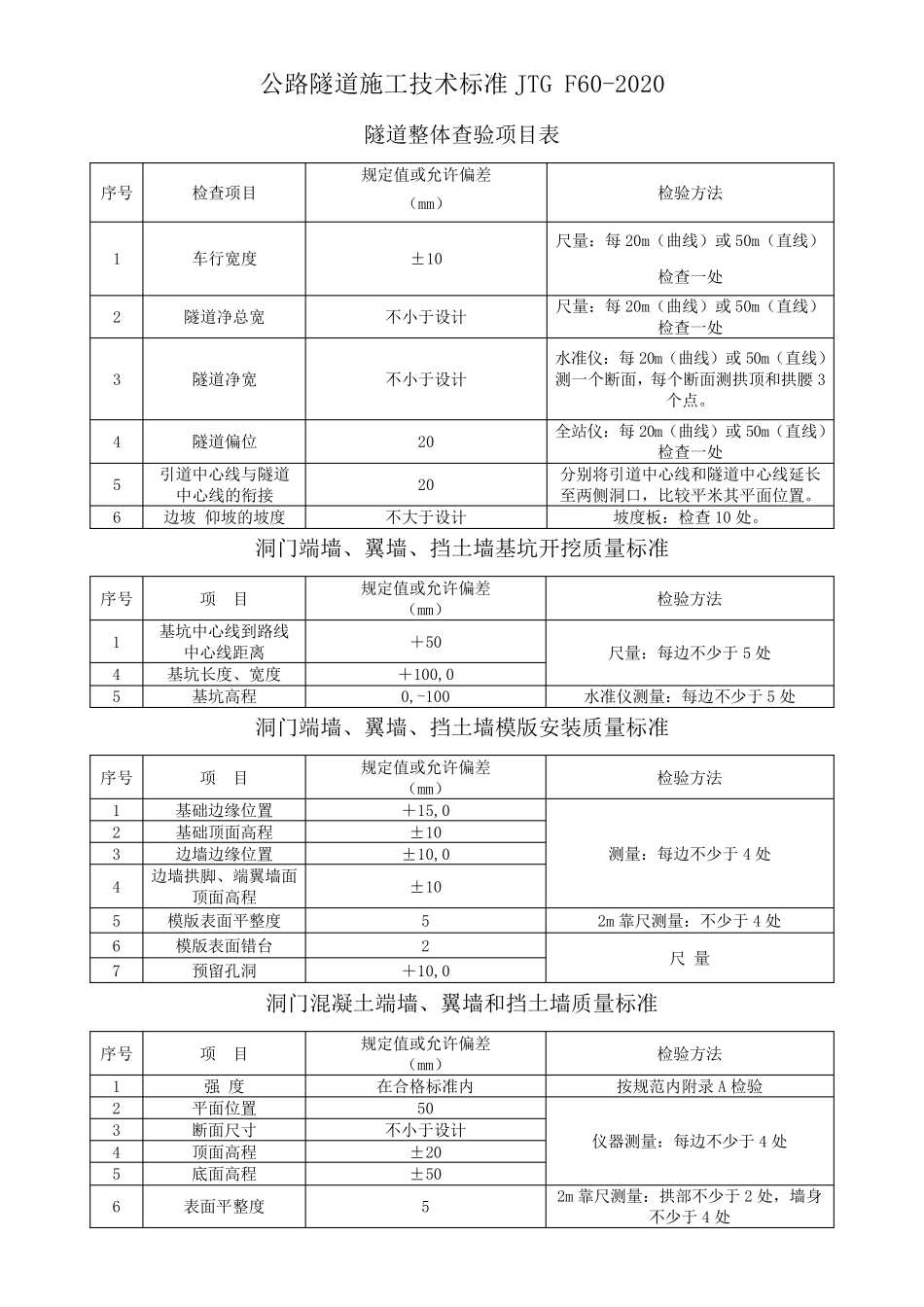

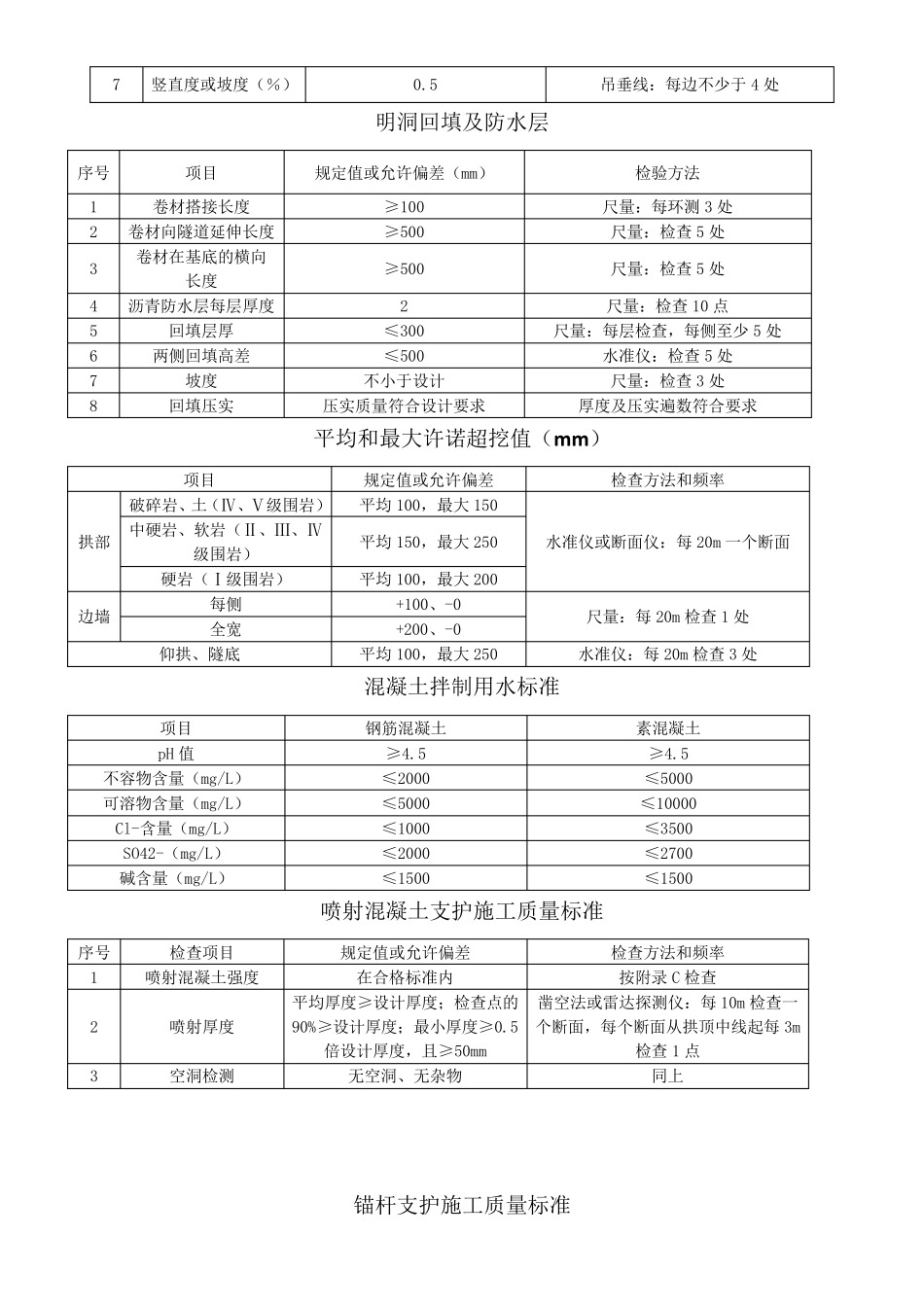

公路隧道施工技术标准JTG F60-2020 隧道整体查验项目表 序号 检查项目 规定值或允许偏差 （mm） 检验方法 1 车行宽度 ±10 尺量：每20m（曲线）或50m（直线）检查一处 2 隧道净总宽 不小于设计 尺量：每20m（曲线）或50m（直线）检查一处 3 隧道净宽 不小于设计 水准仪：每20m（曲线）或50m（直线）测一个断面，每个断面测拱顶和拱腰3个点。 4 隧道偏位 20 全站仪：每20m（曲线）或50m（直线）检查一处 5 引道中心线与隧道中心线的衔接 20 分别将引道中心线和隧道中心线延长至两侧洞口，比较平米其平面位置。 6 边坡 仰坡的坡度 不大于设计 坡度板：检查10 处。 洞门端墙、翼墙、挡土墙基坑开挖质量标准 序号 项 目 规定值或允许偏差 （mm） 检验方法 1 基坑中心线到路线中心线距离 ＋50 尺量：每边不少于5 处 4 基坑长度、宽度 ＋100,0 5 基坑高程 0,-100 水准仪测量：每边不少于5 处 洞门端墙、翼墙、挡土墙模版安装质量标准 序号 项 目 规定值或允许偏差 （mm） 检验方法 1 基础边缘位置 ＋15,0 测量：每边不少于4 处 2 基础顶面高程 ±10 3 边墙边缘位置 ±10,0 4 边墙拱脚、端翼墙面顶面高程 ±10 5 模版表面平整度 5 2m 靠尺测量：不少于4 处 6 模版表面错台 2 尺 量 7 预留孔洞 ＋10,0 洞门混凝土端墙、翼墙和挡土墙质量标准 序号 项 目 规定值或允许偏差 （mm） 检验方法 1 强 度 在合格标准内 按规范内附录A 检验 2 平面位置 50 仪器测量：每边不少于4 处 3 断面尺寸 不小于设计 4 顶面高程 ±20 5 底面高程 ±50 6 表面平整度 5 2m 靠尺测量：拱部不少于2 处，墙身不少于4 处 7 竖直度或坡度（％） 0.5 吊垂线：每边不少于4 处 明洞回填及防水层 序号 项目 规定值或允许偏差（mm） 检验方法 1 卷材搭接长度 ≥100 尺量：每环测3 处 2 卷材向隧道延伸长度 ≥500 尺量：检查5 处 3 卷材在基底的横向 长度 ≥500 尺量：检查5 处 4 沥青防水层每层厚度 2 尺量：检查10 点 5 回填层厚 ≤300 尺量：每层检查，每侧至少5 处 6 两侧回填高差 ≤500 水准仪：检查5 处 7 坡度 不小于设计 尺量：检查3 处 8 回填压实 压实质量符合设计要求 厚度及压实遍数符合要求 平均和最大许诺超挖值（mm） 项目 规定值或允许偏差 检查方法和频率 拱部 破碎岩、土（Ⅳ、Ⅴ...
