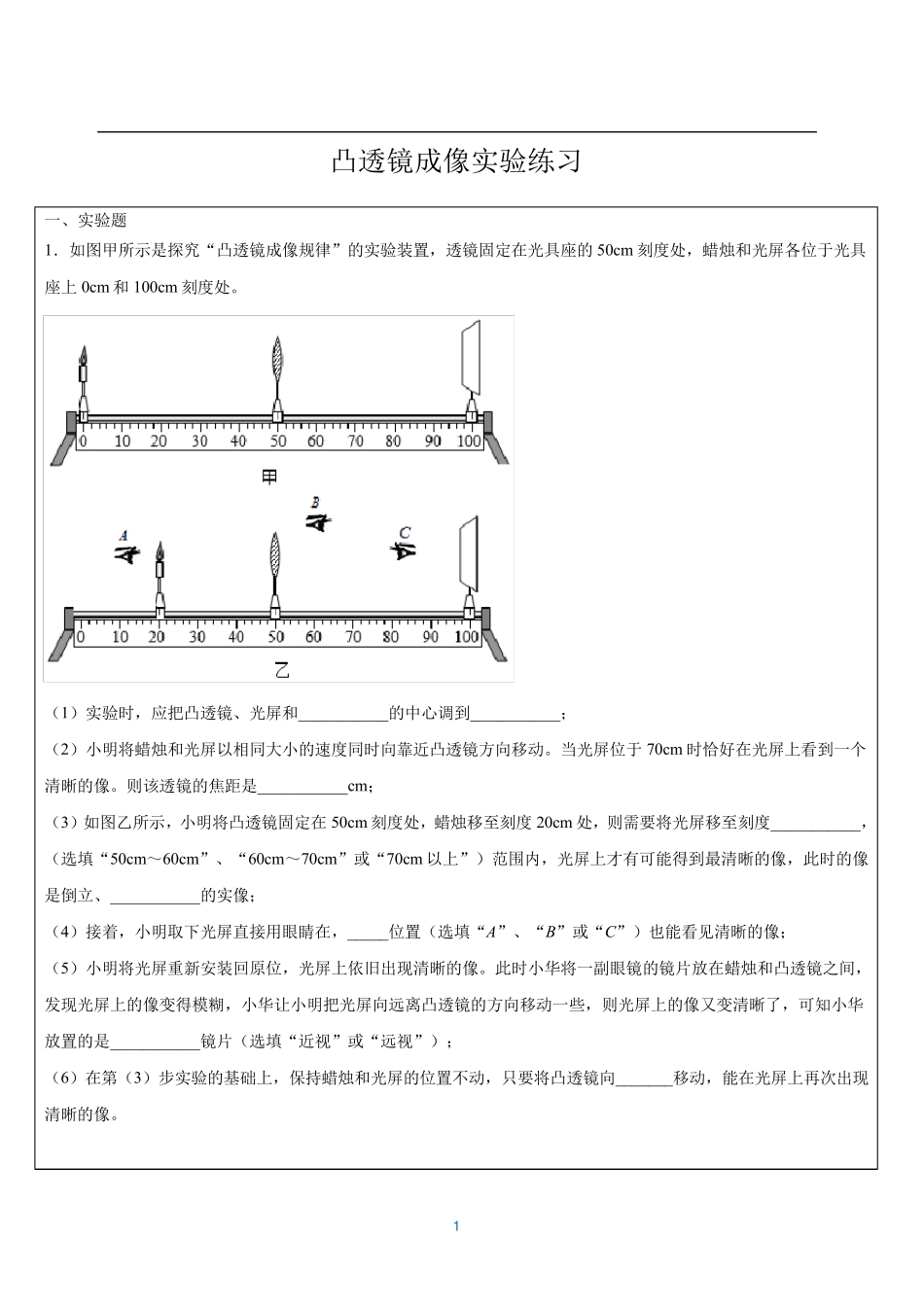

1 凸透镜成像实验练习 一、实验题 1．如图甲所示是探究“凸透镜成像规律”的实验装置，透镜固定在光具座的50cm 刻度处，蜡烛和光屏各位于光具座上0cm 和100cm 刻度处。 （1）实验时，应把凸透镜、光屏和___________的中心调到___________； （2）小明将蜡烛和光屏以相同大小的速度同时向靠近凸透镜方向移动。当光屏位于70cm 时恰好在光屏上看到一个清晰的像。则该透镜的焦距是___________cm； （3）如图乙所示，小明将凸透镜固定在50cm 刻度处，蜡烛移至刻度20cm 处，则需要将光屏移至刻度___________，（选填“50cm～60cm”、“60cm～70cm”或“70cm 以上”）范围内，光屏上才有可能得到最清晰的像，此时的像是倒立、___________的实像； （4）接着，小明取下光屏直接用眼睛在，_____位置（选填“A”、“B”或“C”）也能看见清晰的像； （5）小明将光屏重新安装回原位，光屏上依旧出现清晰的像。此时小华将一副眼镜的镜片放在蜡烛和凸透镜之间，发现光屏上的像变得模糊，小华让小明把光屏向远离凸透镜的方向移动一些，则光屏上的像又变清晰了，可知小华放置的是___________镜片（选填“近视”或“远视”）； （6）在第（3）步实验的基础上，保持蜡烛和光屏的位置不动，只要将凸透镜向_______移动，能在光屏上再次出现清晰的像。 2 2．如图所示是重庆一中初二物理兴趣小组的同学探究“凸透镜成像的规律”实验： （1）用图甲所示的装置测出凸透镜的焦距为___________cm。 （2）图乙是某次实验时观察到光屏上清晰的像。若保持凸透镜位置不动，仅将蜡烛和光屏的位置互换，可以在光屏上再次得到清晰的像，此时看到的是倒立的、___________的像（选填“放大”、“缩小”或“等大”），是与___________（选填“放大镜”、“照相机”或“投影仪”）的应用原理相同。 （3）实验时，光屏上得到了蜡烛清晰的像，一位同学用手指仅捏住凸透镜的下半块，则光屏上看到蜡烛的像是___________（选填序号）。 A．下半部有手指的像 B．上半部有手指的像 C．完整的 D．没有成像 （4）生活中我们选用凸透镜治疗_______（选填“近”或“远”）视限。现将另一个凸透镜放在蜡烛与凸透镜之间，发现光屏上原来清晰的像变模糊了。若保持光屏和透镜位置均不变，仅将蜡烛向_______（选填“左”或“右”）移动一段距离，则又能在光屏上看到蜡烛的像。 3．在研究“凸透镜成像规律中”的实验中，依次将点燃的蜡烛、凸透镜、光屏放在光具座上，调节蜡烛...
