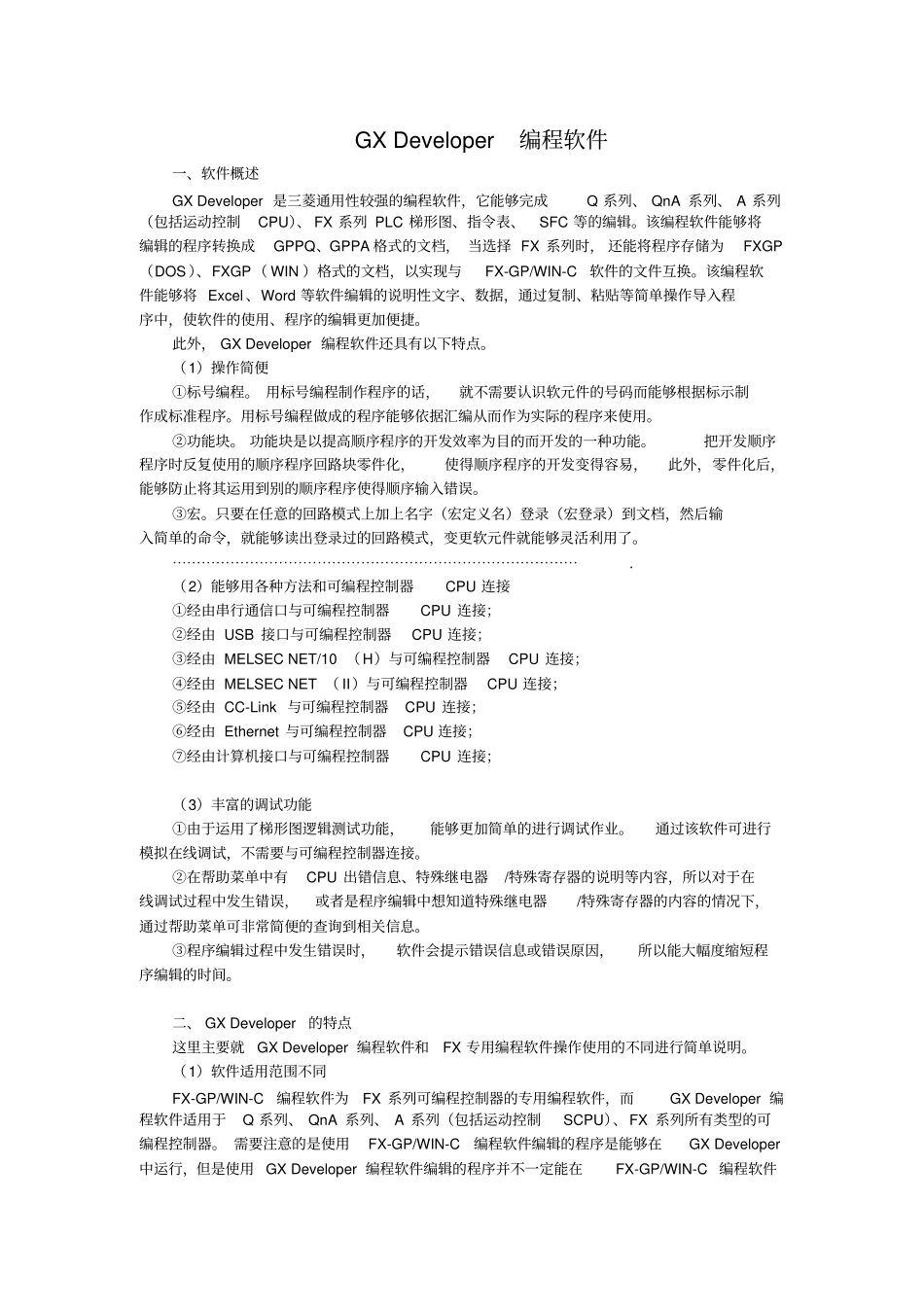

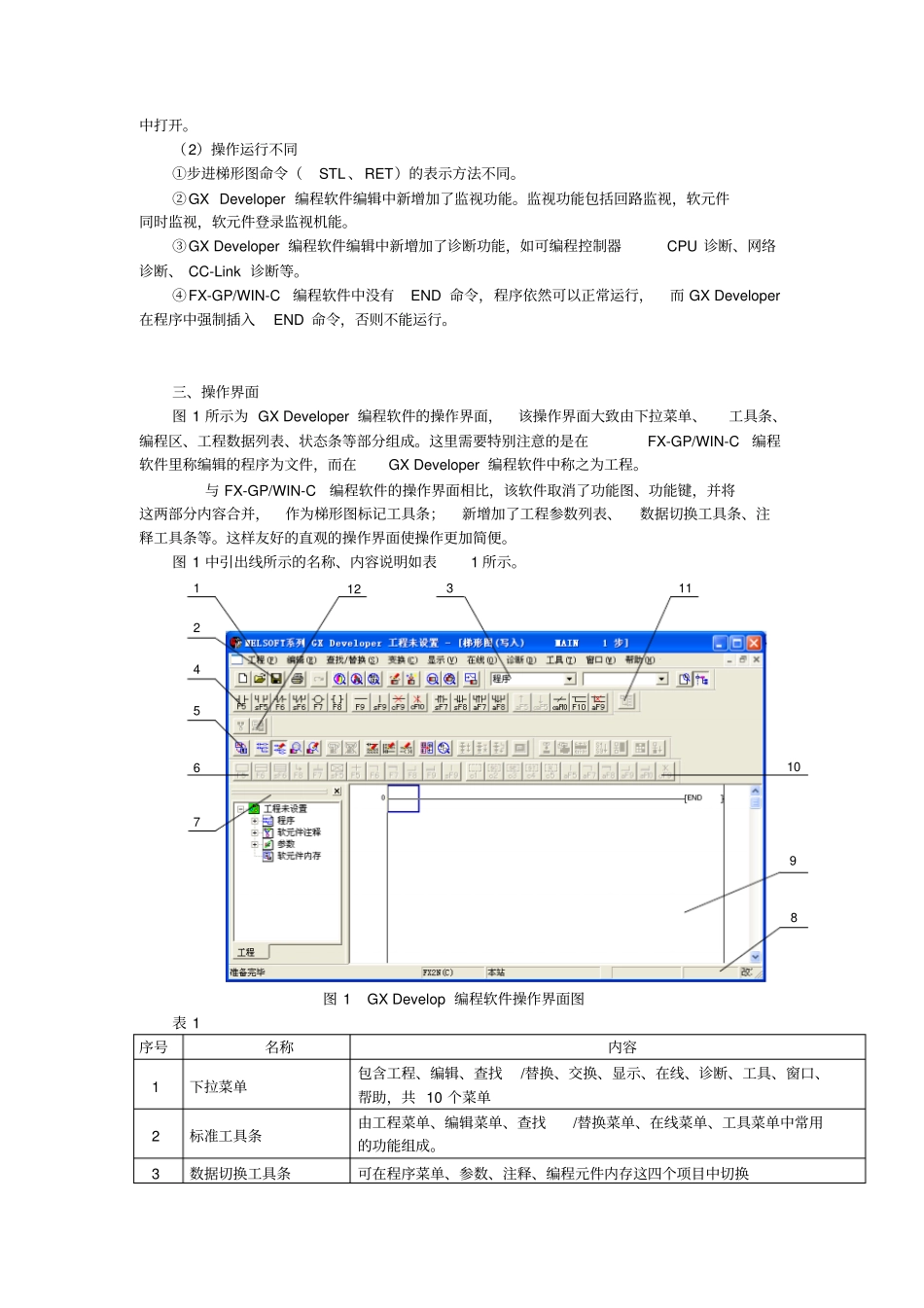

GX Developer 编程软件一、软件概述GX Developer 是三菱通用性较强的编程软件，它能够完成Q 系列、 QnA 系列、 A 系列（包括运动控制CPU）、 FX 系列 PLC 梯形图、指令表、SFC 等的编辑。该编程软件能够将编辑的程序转换成GPPQ、GPPA 格式的文档， 当选择 FX 系列时， 还能将程序存储为FXGP（DOS ）、FXGP（ WIN ）格式的文档，以实现与FX-GP/WIN-C软件的文件互换。该编程软件能够将 Excel 、Word 等软件编辑的说明性文字、数据，通过复制、粘贴等简单操作导入程序中，使软件的使用、程序的编辑更加便捷。此外， GX Developer 编程软件还具有以下特点。（1）操作简便①标号编程。 用标号编程制作程序的话，就不需要认识软元件的号码而能够根据标示制作成标准程序。用标号编程做成的程序能够依据汇编从而作为实际的程序来使用。②功能块。 功能块是以提高顺序程序的开发效率为目的而开发的一种功能。把开发顺序程序时反复使用的顺序程序回路块零件化，使得顺序程序的开发变得容易，此外，零件化后，能够防止将其运用到别的顺序程序使得顺序输入错误。③宏。只要在任意的回路模式上加上名字（宏定义名）登录（宏登录）到文档，然后输入简单的命令，就能够读出登录过的回路模式，变更软元件就能够灵活利用了。⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. （2）能够用各种方法和可编程控制器CPU 连接①经由串行通信口与可编程控制器CPU 连接；②经由 USB 接口与可编程控制器CPU 连接；③经由 MELSEC NET/10 （H）与可编程控制器CPU 连接；④经由 MELSEC NET （ II）与可编程控制器CPU 连接；⑤经由 CC-Link 与可编程控制器CPU 连接；⑥经由 Ethernet 与可编程控制器CPU 连接；⑦经由计算机接口与可编程控制器CPU 连接；（3）丰富的调试功能①由于运用了梯形图逻辑测试功能，能够更加简单的进行调试作业。通过该软件可进行模拟在线调试，不需要与可编程控制器连接。②在帮助菜单中有CPU 出错信息、特殊继电器/特殊寄存器的说明等内容，所以对于在线调试过程中发生错误，或者是程序编辑中想知道特殊继电器/特殊寄存器的内容的情况下，通过帮助菜单可非常简便的查询到相关信息。③程序编辑过程中发生错误时，软件会提示错误信息或错误原因，所以能大幅度缩短程序编辑的时间。二、 GX Developer的特点这里主要就GX Developer 编程软件和FX 专用编程软件操作使用的不同进行简单...
