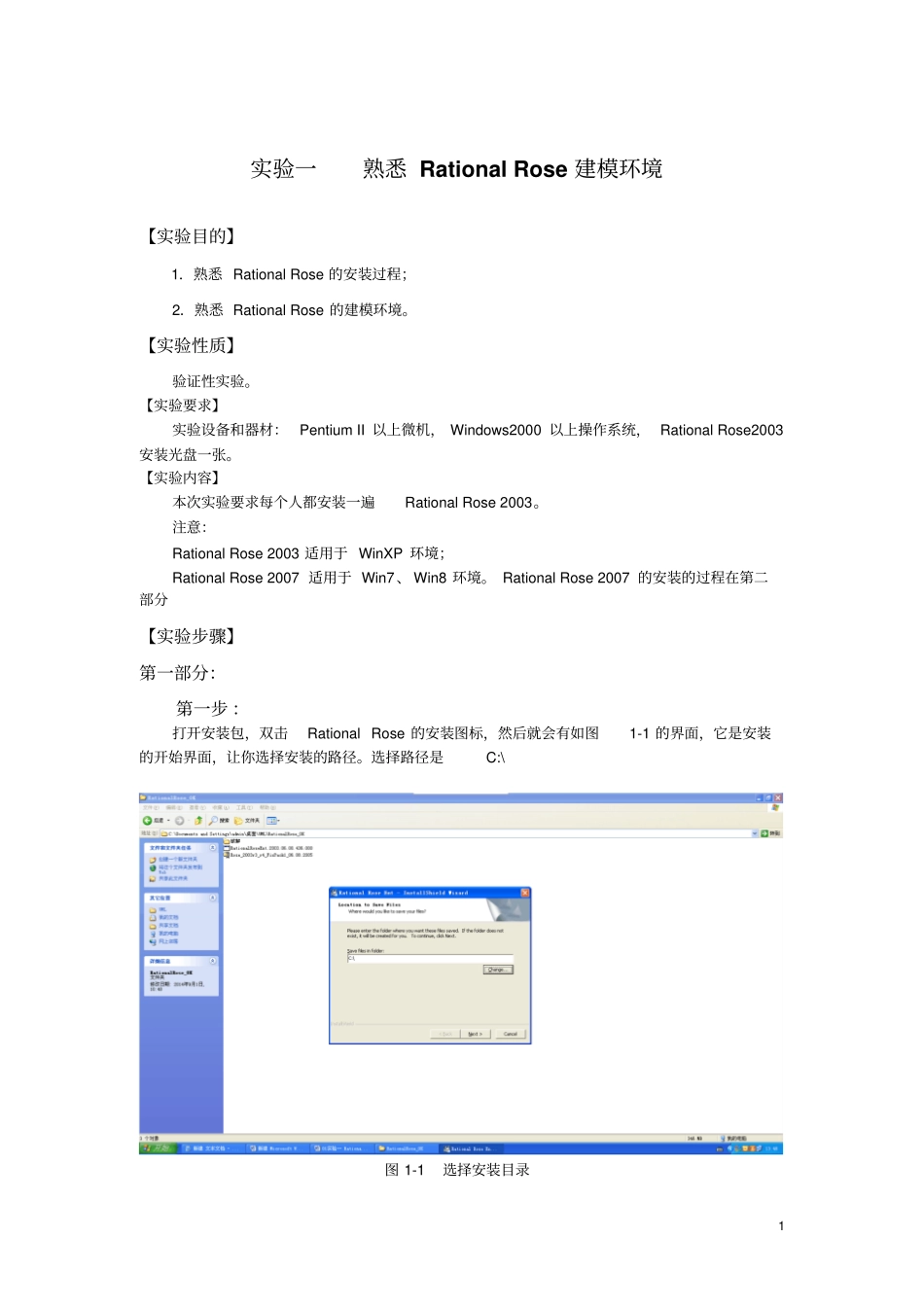

1 实验一熟悉 Rational Rose 建模环境【实验目的】1.熟悉 Rational Rose 的安装过程;2.熟悉 Rational Rose 的建模环境。【实验性质】验证性实验。【实验要求】实验设备和器材: Pentium II 以上微机, Windows2000 以上操作系统, Rational Rose2003安装光盘一张。【实验内容】本次实验要求每个人都安装一遍Rational Rose 2003。注意:Rational Rose 2003 适用于 WinXP 环境;Rational Rose 2007 适用于 Win7、 Win8 环境。 Rational Rose 2007 的安装的过程在第二部分【实验步骤】第一部分:第一步 :打开安装包,双击Rational Rose 的安装图标,然后就会有如图1-1 的界面,它是安装的开始界面,让你选择安装的路径。选择路径是C:\ 图 1-1 选择安装目录2 接下来,按Next 键,进入下一个界面。按“下一步”键,进入下一个界面,如图1-2所示,第一个选项是“Rational License Sever”,是用来管理Rational 产品的非固定的、用户命名的授权书序列号的。这个在安装的时候可以不安装,等安装完第二项后,我们再进行第一项的注册。第二个选项是“Rational Rose Enterprise Edition ”,这个是基于UML 的,模型驱动的,为开发人员、建筑师和分析家提供的开发工具。Rational Rose Enterprise 提供了可视数据模型的,有测试用例的支持平台。我们选择第二项进行安装。图 1-2 安装引导界面图 1-2 安装产品选择接下来如图1-3,是选择安装和配置开发方法的。有三个选项,第二个是不能选的,第一个是网络开发的,第三个是单机版的,我们选择默认选项,单击“下一步”。3 图 1-3 安装和配置开发方法接下来是安装选择“I accept the terms in the license agreement ”,按“Next”键,就开始进入 Rational Rose Enterprise Edition 的安装拷贝阶段。如图1-4 显示,选择要安装的程序功能,默认选择是全部选取。我们在这里选择默认选项。然后按“接下来”按键,开始安装。这一步要花费较长时间。图1-5 是安装拷贝文件过程中的界面。图 1-4 选择要安装的功能图 1-5 拷贝文件中接下来进入 “License Key Administrator Wizard ”,如图 1-6 所示,有四个选项: “Point to a Rational License Sever to get my Licenses ”;“Import a Rational License File ”; “Get, Return, or Move Keys ”; “Enter a Temporary or Evaluation Lic...
