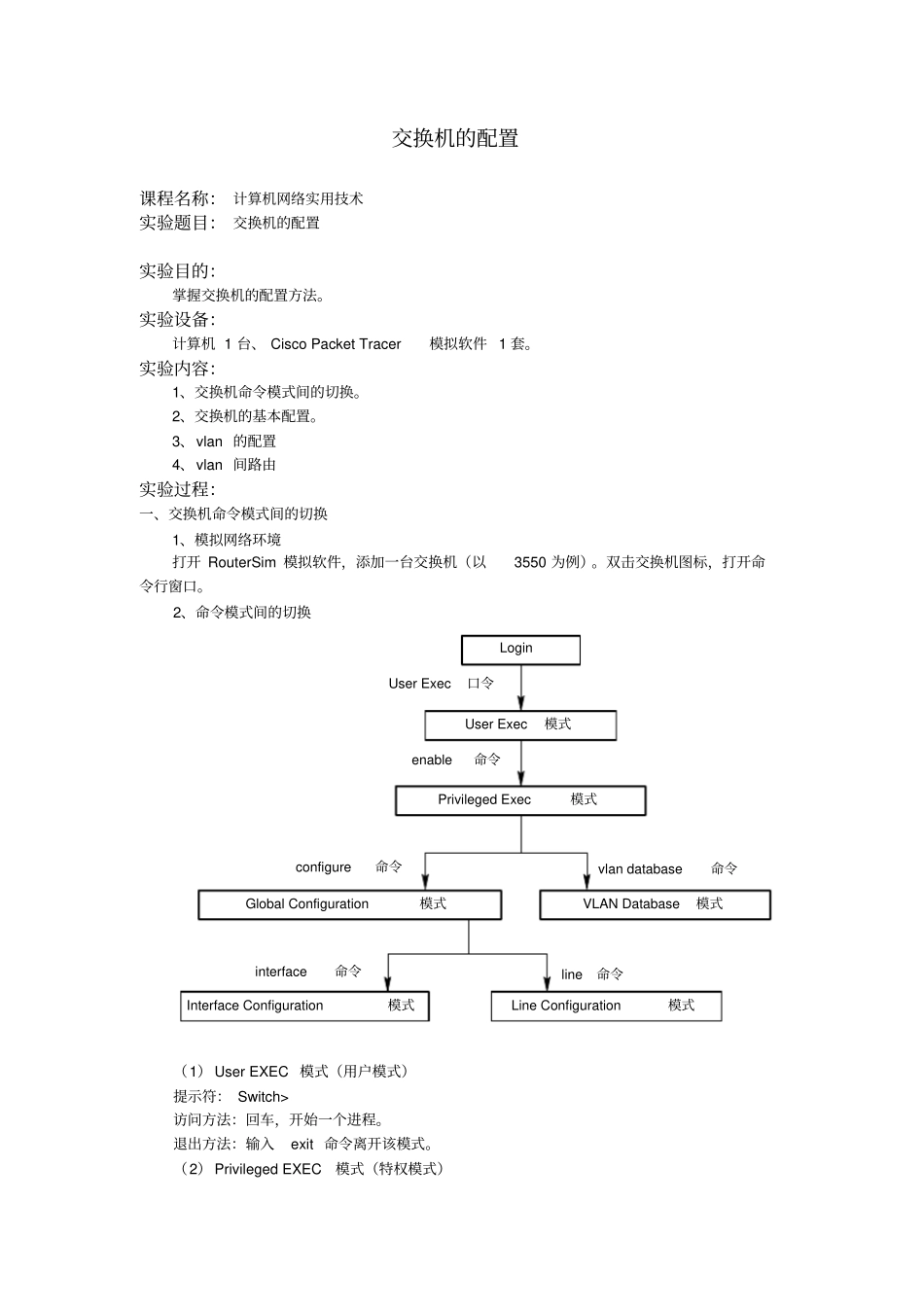

交换机的配置课程名称: 计算机网络实用技术实验题目: 交换机的配置实验目的:掌握交换机的配置方法。实验设备:计算机 1 台、 Cisco Packet Tracer模拟软件 1 套。实验内容:1、交换机命令模式间的切换。2、交换机的基本配置。3、vlan 的配置4、vlan 间路由实验过程:一、交换机命令模式间的切换1、模拟网络环境打开 RouterSim 模拟软件,添加一台交换机(以3550 为例)。双击交换机图标,打开命令行窗口。2、命令模式间的切换User Exec口令enable 命令configure命令interface命令line命令vlan database命令LoginUser Exec模式Privileged Exec模式Global Configuration模式VLAN Database模式Line Configuration模式Interface Configuration模式(1) User EXEC 模式(用户模式)提示符: Switch> 访问方法:回车,开始一个进程。退出方法:输入exit 命令离开该模式。(2) Privileged EXEC 模式(特权模式)提示符: Switch# 访问方法:在用户模式中输入enable 命令。退出方法:输入exit 或 disable 命令,返回到用户模式。(3) VLAN Database 模式( VLAN 配置模式)提示符: Switch(vlan)# 访问方法:在特权模式中输入vlan database命令。退出方法:输入exit 命令,返回到特权模式。(4)Global configuration 模式(全局配置模式)提示符: Switch(config)# 访问方法:在特权模式中输入configure 命令。退出方法:输入exit 命令或 end 命令,或者键入 Ctrl+Z 组合键,返回到特权模式。(5) Interface configuration 模式(接口配置模式)提示符: Switch(config-if)# 访问方法:在全局配置模式中输入interface 命令,并且必须指明要进入哪一个接口配置子模式。例: Switch(config)#interface fastethernet 0/1 退出方法:输入exit 命令,返回到全局配置模式;输入end 命令,或键入 Ctrl+Z 组合键,返回到特权模式。(6)Line Configuration 模式(线路配置模式)提示符: Switch(config-line)# 访问方法:在全局配置模式中输入“line vty ”或“line console”命令,指定交换机使用的终端线路类型。Switch(config)#line vty 0 15 退出方法:输入“exit ”命令,返回至全局配置模式,按下“Ctrl+Z ”组合键或输入“end”命令,返回至特权模式。二、交换机的基本配置。(1)查看系统信息Switch#show version (2)查看交换机当前运行的配置文件Switch...
