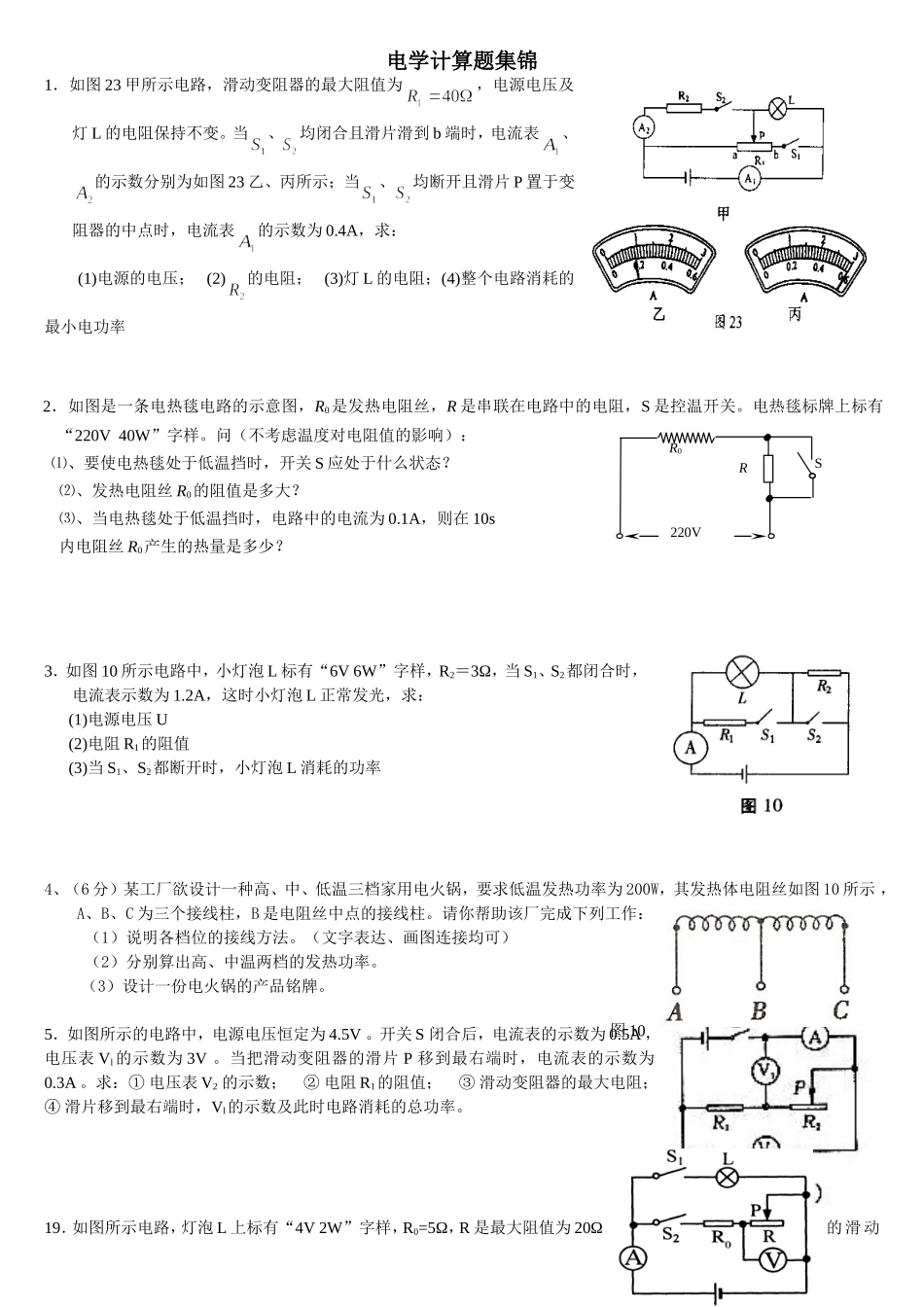

电学计算题集锦_第1页
1/2
电学计算题集锦_第2页
2/2
电学计算题集锦1.如图 23 甲所示电路,滑动变阻器的最大阻值为,电源电压及灯 L 的电阻保持不变。当、均闭合且滑片滑到 b 端时,电流表、的示数分别为如图 23 乙、丙所示;当、均断开且滑片 P 置于变阻器的中点时,电流表的示数为 0.4A,求:(1)电源的电压; (2)的电阻; (3)灯 L 的电阻;(4)整个电路消耗的最小电功率2.如图是一条电热毯电路的示意图,R0是发热电阻丝,R 是串联在电路中的电阻,S 是控温开关。电热毯标牌上标有“220V 40W”字样。问(不考虑温度对电阻值的影响): ⑴、要使电热毯处于低温挡时,开关 S 应处于什么状态?⑵、发热电阻丝 R0的阻值是多大?⑶、当电热毯处于低温挡时,电路中的电流为 0.1A,则在 10s内电阻丝 R0产生的热量是多少?3.如图 10 所示电路中,小灯泡 L 标有“6V 6W”字样,R2=3Ω,当 S1、S2都闭合时,电流表示数为 1.2A,这时小灯泡 L 正常发光,求:(1)电源电压 U(2)电阻 R1的阻值(3)当 S1、S2都断开时,小灯泡 L 消耗的功率4、(6 分)某工厂欲设计一种高、中、低温三档家用电火锅,要求低温发热功率为 200W,其发热体电阻丝如图 10 所示 ,A、B、C 为三个接线柱,B 是电阻丝中点的接线柱。请你帮助该厂完成下列工作:(1)说明各档位的接线方法。(文字表达、画图连接均可)(2)分别算出高、中温两档的发热功率。(3)设计一份电火锅的产品铭牌。 5.如图所示的电路中,电源电压恒定为 4.5V 。开关 S 闭合后,电流表的示数为 0.5A ,电压表 Vl 的示数为 3V 。当把滑动变阻器的滑片 P 移到最右端时,电流表的示数为0.3A 。求:① 电压表 V2 的示数; ② 电阻 R1的阻值; ③ 滑动变阻器的最大电阻; ④ 滑片移到最右端时,Vl的示数及此时电路消耗的总功率。19.如图所示电路,灯泡 L 上标有“4V 2W”字样,R0=5Ω,R 是最大阻值为 20Ω的滑动RR0S220V图 10变阻器,其滑片 P 起初处于中点,电流表的量程是 0~0.6A,电压表的量程是 0~3V。则:(1)只闭合 S1,灯泡 L 恰好正常发光,求电源电压;(2)只闭合 S2,当变阻器接入电路中的电阻为其最大阻值的一半时,求电路消耗的总功率;(3)只闭合 S2,求滑动变阻器允许接入电路的阻值范围。22.如图 13 所示,电源电压 12V 保持不变,小灯泡 L 的规格为”6V 3W”,滑动 变 阻 器的最大阻值为 12Ω,电流表的量程为 0-3A. (1)当开关 S1、S2都...
