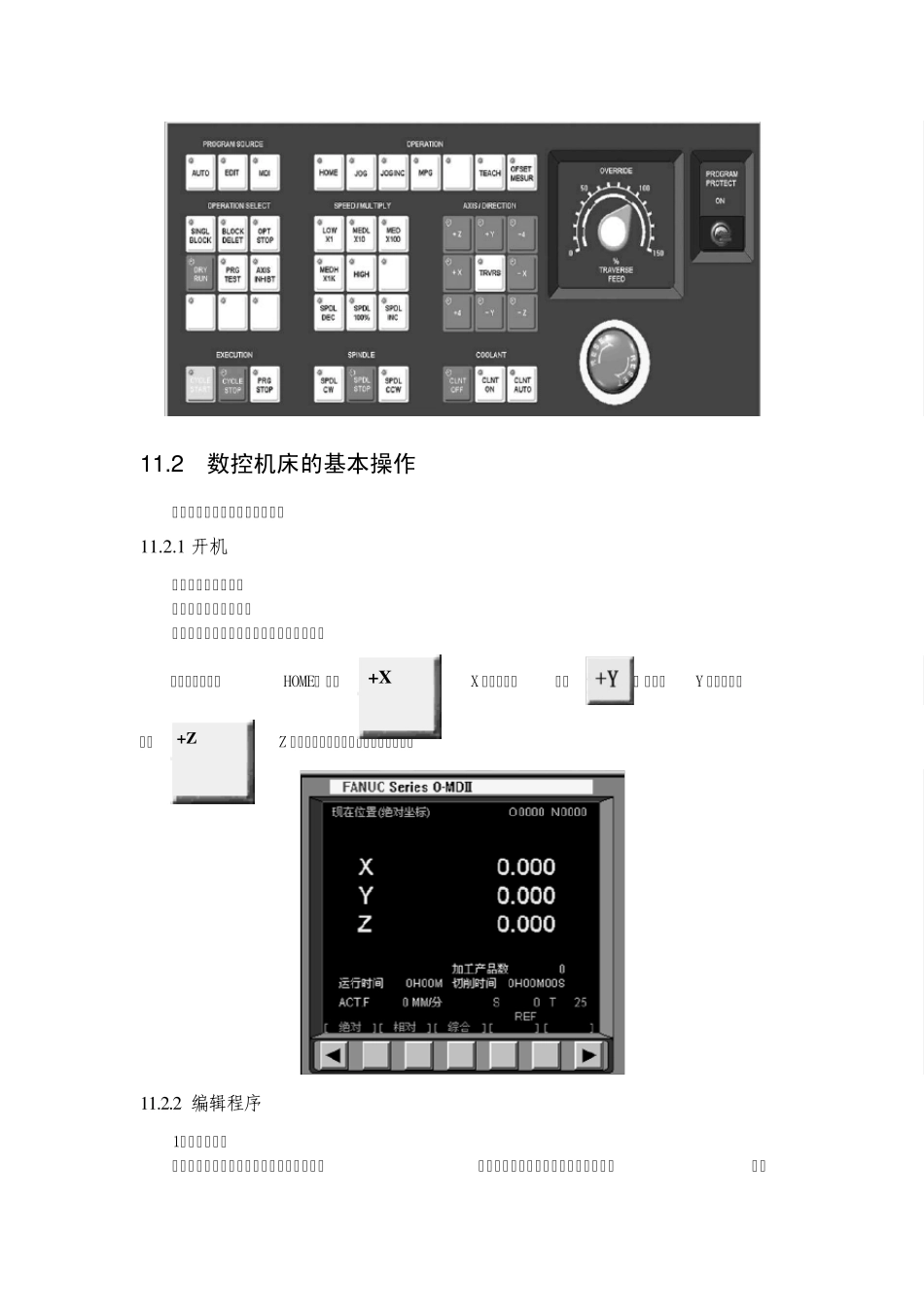

数控机床仿真操作 一、基本内容 1、数控机床的操作面板 二、教学参考时数：4 三、授课形式：实践 四、学习要求 1、掌握数控机床的基本操作 1 1 .1 数控机床的操作面板 11.1.1 数控系统操作面板（CRT/MDI 面板） 该面板通过显示屏（即CRT）和键盘（即MDI）进行人与数控系统间的对话，实现对数控系统的控制。 11.1.2 机床操作面板 机床操作面板位于窗口的右下侧，如图所示。主要用于控制机床的运动和选择机床运行状态，由模式选择旋钮、数控程序运行控制开关等多个部分组成。 1 1 .2 数控机床的基本操作 数控铣床的加工过程一般如下： 1 1 .2 .1 开机 ①开启机床总电源； ②开启数控系统电源； ③数控系统复位，手动各坐标轴回参靠点。 将选择工作方式HOME， 按下， 铣床沿X 方向回零；按下， 铣床沿Y 方向回零；按下，铣床沿Z 方向回零。回零之后，屏幕如图所示： 1 1 .2 .2 编辑程序 1、程序的输入 将编制好的加工程序输入到数控系统中去，以实现机床交通规则工件的自动加工。程序 +X +Z 的输入方法有两种：一种通过MAI 键盘输入（多为手工编程）；另一种是通过微机RS232 接口，由微机传送到机床数控系统的存储器中（多为自动编程） (1）通过控制箱操作面板手工输入NC 程序 操作方法如下： ①置模式开关在EDIT。 ②程序保护钥匙开关置“解除”位。 ③按PROGRAM键。 ④按软键LIB ⑤按数字/字母键，键入地址O。 ⑥键入程序号（数字）。如前面单阶外轮廓铣削程序号“921” ⑦按键。 ⑧开始程序输入。 如输入O921 中的程序段： N10 G54 G17 G90 G40 G49 G94 N20 M03 S300 „„ 每次可以输入一个代码；如图所示键入“N10”后，按键。则输入了N10：再键入 “ G54 ”按键，则输入了G54：依次输入其它字，当“G94”输入后，按回车换行键结束一行的输入后换行。再继续输入。 2、程序的编辑 (1）插入程序内容 ①使用翻页键（标有PAGE 的↑↓键）和上下光标键（标有CURSOR 的↑↓键）将光标移动到插入位置的前一个词下。 PROG ②键入需要插入的内容。此时键入的内容会出现在屏幕下方，该位置被称为输入缓存区。 ③按INSERT 键，输入缓存区的内容被插入到光标所在的词的后面，光标则移动到被插入的词下。 当输入内容在输入缓存区时，使用CAN 键可以从光标所在位置起一个一个地向前删除字符。程序段结束符“；”使用EOB 键输入。 (2）修改一个字 ①使用翻页键（标...
