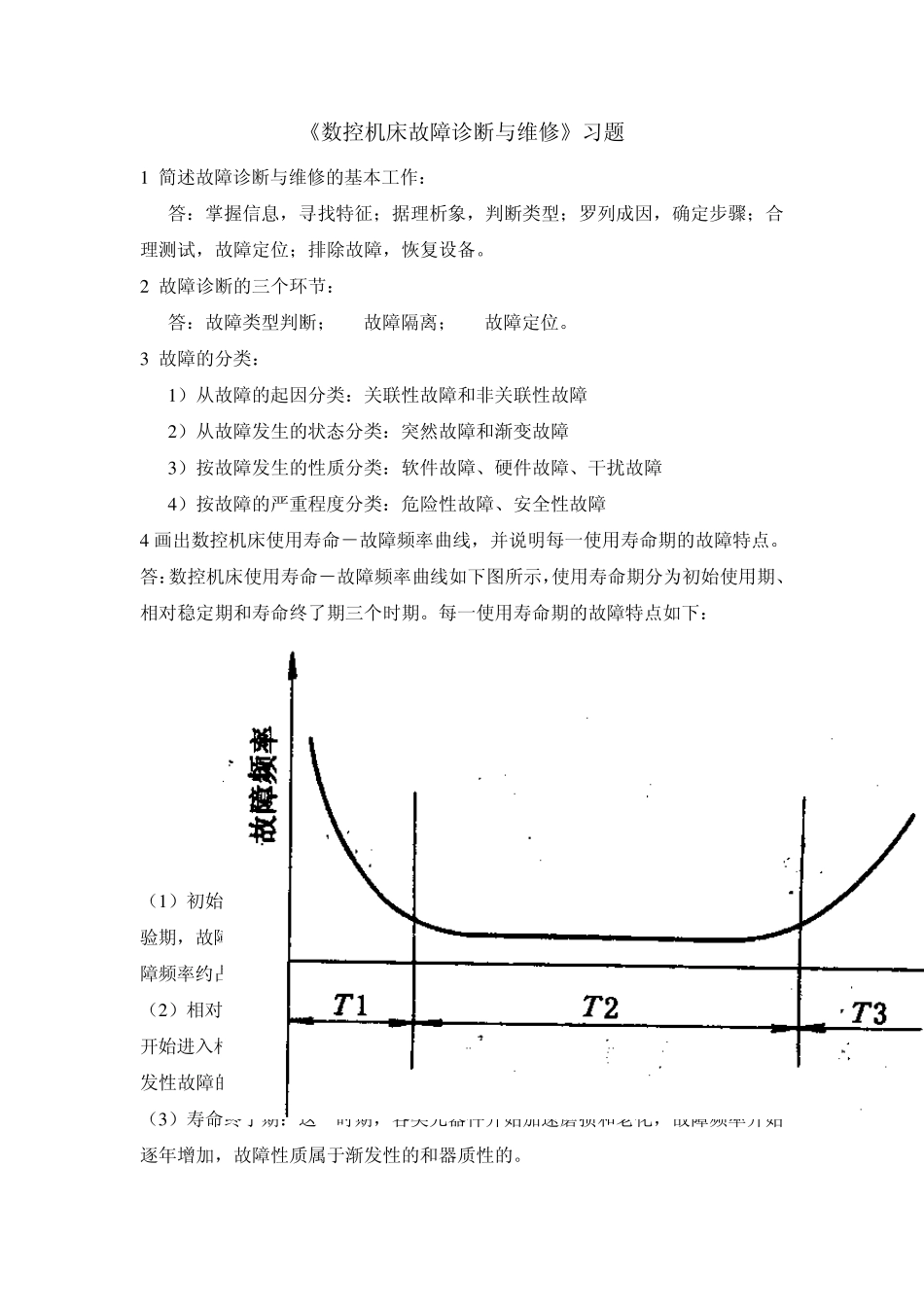

《数控机床故障诊断与维修》习题 1 简述故障诊断与维修的基本工作： 答：掌握信息，寻找特征；据理析象，判断类型；罗列成因，确定步骤；合理测试，故障定位；排除故障，恢复设备。 2 故障诊断的三个环节： 答：故障类型判断； 故障隔离； 故障定位。 3 故障的分类： 1 ）从故障的起因分类：关联性故障和非关联性故障 2 ）从故障发生的状态分类：突然故障和渐变故障 3 ）按故障发生的性质分类：软件故障、硬件故障、干扰故障 4 ）按故障的严重程度分类：危险性故障、安全性故障 4 画出数控机床使用寿命－故障频率曲线，并说明每一使用寿命期的故障特点。 答：数控机床使用寿命－故障频率曲线如下图所示，使用寿命期分为初始使用期、相对稳定期和寿命终了期三个时期。每一使用寿命期的故障特点如下： （1 ）初始使用期：这一时期为机床机械部分的磨合期，电子电力器件的初期考验期，故障频率较高，一般无规律可寻。在这个时期，电气、液压和气动系统故障频率约占整个初始使用期故障的9 0 ％。 （2 ）相对稳定期：在这一时期，设备在经历了初期的各种老化、磨合和调整后，开始进入相对稳定的正常运行期，此时各类元器件器质性故障较少，但不排除偶发性故障的产生。 （3 ）寿命终了期：这一时期，各类元器件开始加速磨损和老化，故障频率开始逐年增加，故障性质属于渐发性的和器质性的。 5 简述数控机床故障诊断的基本原则。 答：数控机床故障诊断的基本原则为： （1）先静后动； （2）先外后内；（3） 先软后硬；（4） 先公后专； （5）先一般后特殊；（6）先机后电；（7） 先简后繁；（8） 先查输入后查负载 6 机床参数可以分成动态参数与恒定参数两类。 7 某数控铣床，数控系统为FANUC 0C/0D，开机时出现系统显示器（CRT）黑屏的故障。简述其故障原因及故障排除方法。（P30） （1）存储卡上的ROM 错误或安装不当 当系统的CRT 画面上出现ROM 报警时，首先要检查一下CRT 提示编号位置的ROM 安装是否良好、灰尘是否过多、管脚是否氧化。如确认无误时，就要更换此 ROM。 （2）存储卡电路板异常 当CRT 上显示多个 ROM 报警编号时，极有可能因为存储卡的电路故障引起，此时要更换存储板。 8 某数控机床，数控系统为FANUC 16i，出现920 报警，报警含义为系统伺服报警。简述系统检测原理并分析故障产生的原因。（P57） （1）系统检测原理 系统伺服轴控制模块的监控电路监视主 CPU 的运行...
