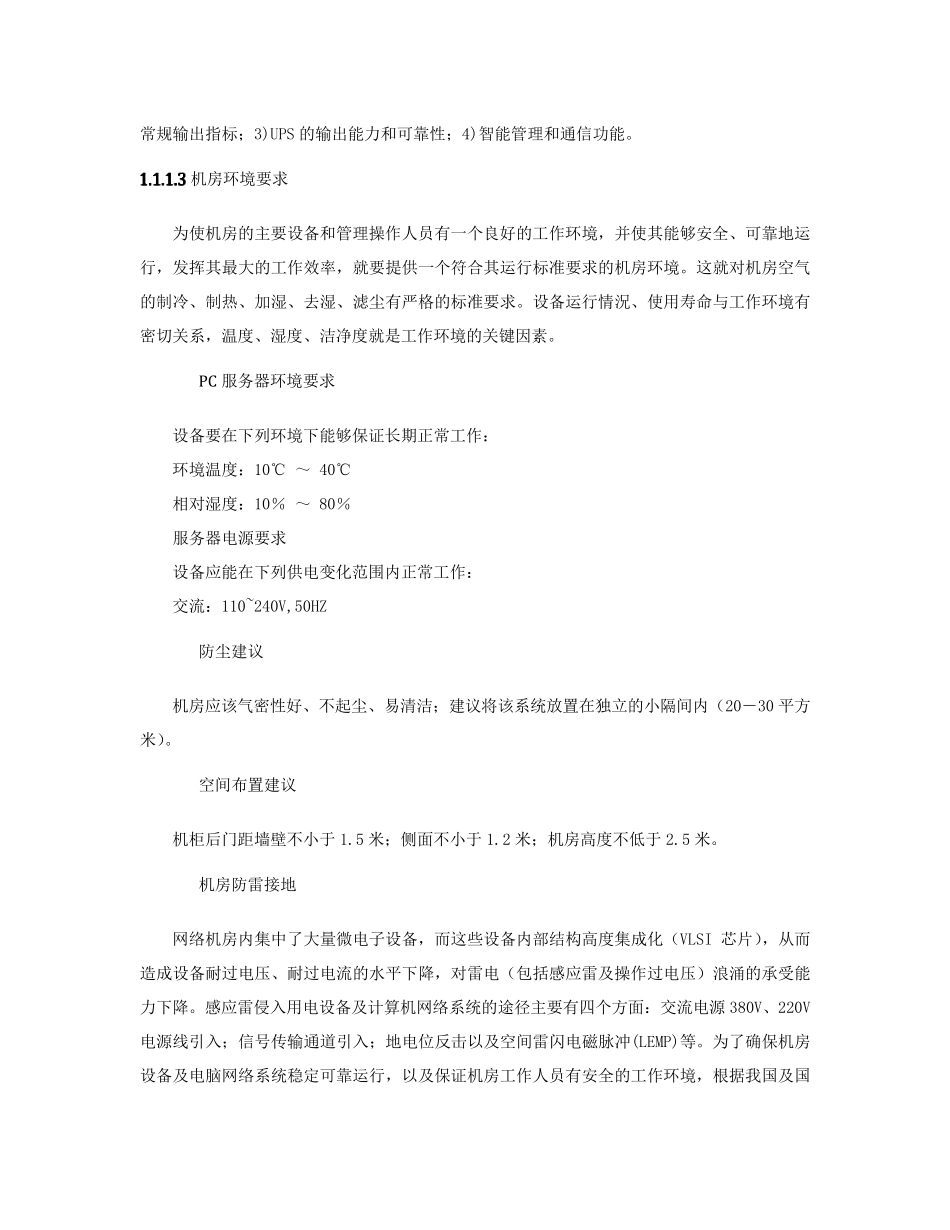

1 .1 .1 设备工作环境说明 配电系统 要使系统正常工作，除了良好的主设备、性能卓越的UPS 电源和安全舒适的工作环境，还需要有一个设计合理、可靠性高的供配电系统。我们建议做如下设计： 1 机房内用电设备供电电源均为三相五线制及单相三线制，采用双回路供电； 2 用电设备作接地保护，并入土建大楼配电系统； 3 机房用电设备、配电线路装置过流过载两段保护，同时配电系统各级之间有选择性地配合，配电以放射式向用电设备供电； 4 机房配电系统所用电线为阻燃聚氯乙烯绝缘导线，敷设喷塑桥架、镀锌铁管及金属软管。 5 机房的设备供电和空调照明供电分为两个独立回路，其中设备供电由UPS 提供并按设备总用电量的1.3 倍进行预留，而空调照明用电由市电提供并按空调设备的要求供配。 6 机房内照明装置宜采用机房专用无眩光灯盘，照明亮度大于300LUX，事故照明亮度应大于60LUX。 7 机房内的配电系统考虑了与 应急 照明系统的自 动 切 换 。 8 该 机房电源进线正常时由市电供电,市电故障 时由UPS 供电，进线直 接引 入机房专用配电柜总输 入开 关 。 9 机房设计了一个市电配电箱 ，对 机房的市电进行配电，配电箱 为机房专用标 准 配电箱 ，配备ABB 低 压 开 关 。柜 内配有市电备用回路，安装防 雷 保护器 。 10 机房设计一个 UPS 配电箱 ，对 机房的UPS 电进行配电，配电箱 为机房专用标 准 配电箱 ，配备ABB 低 压 开 关 。箱 内配有 UPS 电源备用回路，安装防 雷 保护器 。 11 机房所有插 座 均采用普 通 电源插 座 和弹 起 式铜 插 座 ，普 通 电源插 座 安装在 墙 壁 上 ，弹 起 式电源插 座 安装在 防 静 电地板 上 。 UPS 不 间断 电源 UPS 的生 产 商 习 惯 按其主电路结 构 的技 术 属性来 对UPS 进行分类 ，这 种 分类 也 已 被 广 大用户 接受 ，并以此 来 判 定UPS 的优 劣 。第 一类 为后 备式；第 二 类 为在 线互 动 式；第 三类 为在 线双变 换 式；第 四 类 为在 线电压 补 偿 式。 而具 体 描 述UPS 的技 术 性能指 标 有四 大类 ：1)对 电网 的适应能力 ；2)满 足 负 载要求的UPS常规输出指标；3)UPS 的输出能力和可靠性；4)智能管理和通信功能。 机房环境要求 为使机房的主要设备和管理操作人员有一个良好的工作环境，并使其能够安全...
