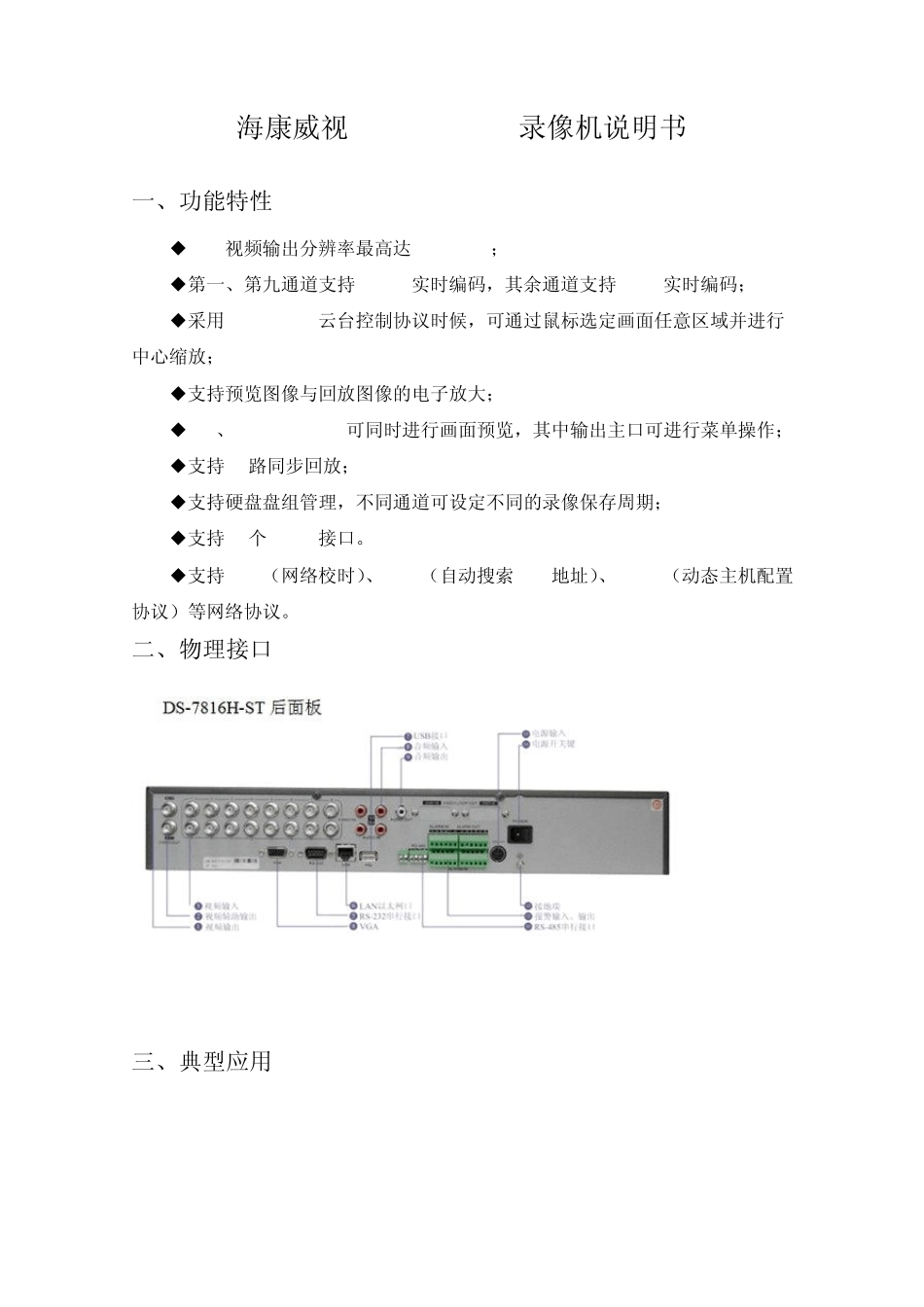

海康威视DS-7816H-ST录像机说明书 一、功能特性 ◆VGA 视频输出分辨率最高达 1024*768； ◆第一、第九通道支持 4CIF 实时编码，其余通道支持 CIF 实时编码； ◆采用 HIKVISION云台控制协议时候，可通过鼠标选定画面任意区域并进行中心缩放； ◆支持预览图像与回放图像的电子放大； ◆VGA、VIDEO OUT 1 可同时进行画面预览，其中输出主口可进行菜单操作； ◆支持 4 路同步回放； ◆支持硬盘盘组管理，不同通道可设定不同的录像保存周期； ◆支持 2 个 SATA 接口。 ◆支持 NTP（网络校时）、SADP（自动搜索 IP 地址）、DHCP （动态主机配置协议）等网络协议。 二、物理接口 三、典型应用 四、详细参数 视音频输入 模拟视频输入 16 路，BNC 接口（电平：1.0Vp-p，阻抗：75Ω），PAL/NTSC 自适应 音频输入 4 路，RCA 接口（电平：2Vp-p，阻抗：1kΩ） 视音频输出 CVBS 输出 2 路，BNC 接口（电平：1.0Vp-p，阻抗：75Ω） 分辨率：PAL 制式 704*576、NTSC 制式 704*480 VGA 输出 1 路，分辨率：1024*768/60Hz 音频输出 1 路，RCA 接口（电平：线性电平，阻抗：1kΩ） 视音频编码参数 视频压缩标准 H.264 视频编码分辨率 第一、第九通道支持4CIF/CIF/QCIF，其余通道支持CIF/QCIF 视频帧率 PAL：1--25 帧/秒 NTSC：1--30 帧/秒 视频码率 32Kbps-2048Kbps，可自定义，最大 3072Kbps 码流类型 复合流/视频流 音频压缩标准 G.711 音频码率 64kbps 双码流 支持 同步回放 支持 4 路 硬盘驱动器 类型 2 个 SATA 接口 最大容量 每个接口支持最大容量 2TB 的硬盘 外部接口 语音对讲输入 1 个，与 AUDIO IN 1 共用 网络接口 1 个，RJ45 10M/100M 自适应以太网口 串行接口 1 个，标准RS-485 串行接口； 1 个，标准 RS-232 串行接口 USB 接口 2 个，USB 2.0 报警输入 16 路 报警输出 4 路 其他 电源 DC 12V 功耗 ≤15W 工作温度 -10℃--＋55℃ 工作湿度 10％--90％ 机箱 19 英寸标准 1.5U 机箱 尺寸 445mm（宽）×390mm（深）×70mm（高） 重量（不含硬盘） ≤8Kg 五、录像状态和设置 1、录像可分为两种录像方式：手动录像和自动录像。手动录像在关机后重开、重启后需要手动打开，自动录像开机即可自动录像。可参照监视器或显示器下面的录像和报警状态显示来确定当前的录像状态。 黄色：有视频信号，但不...
