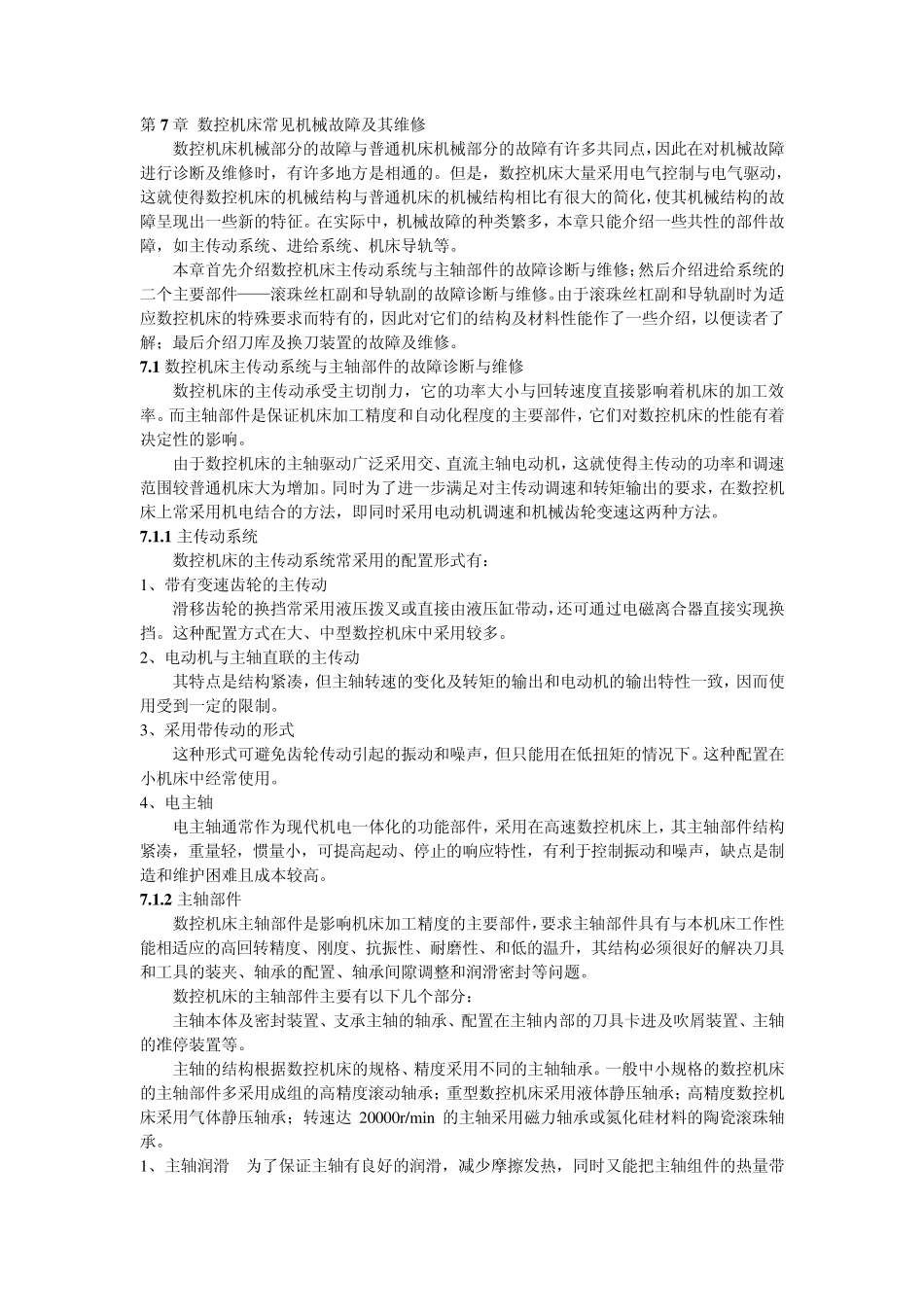

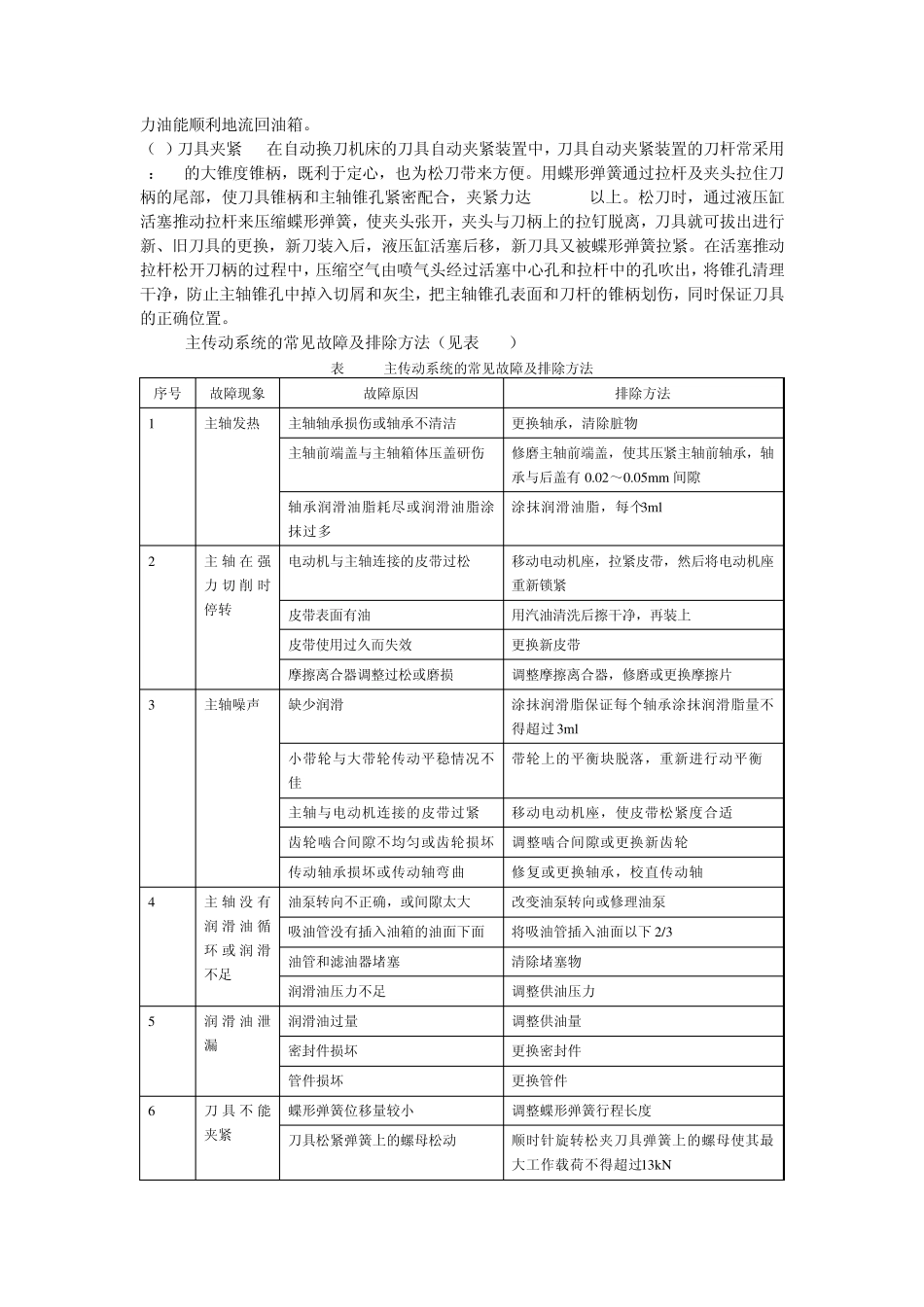

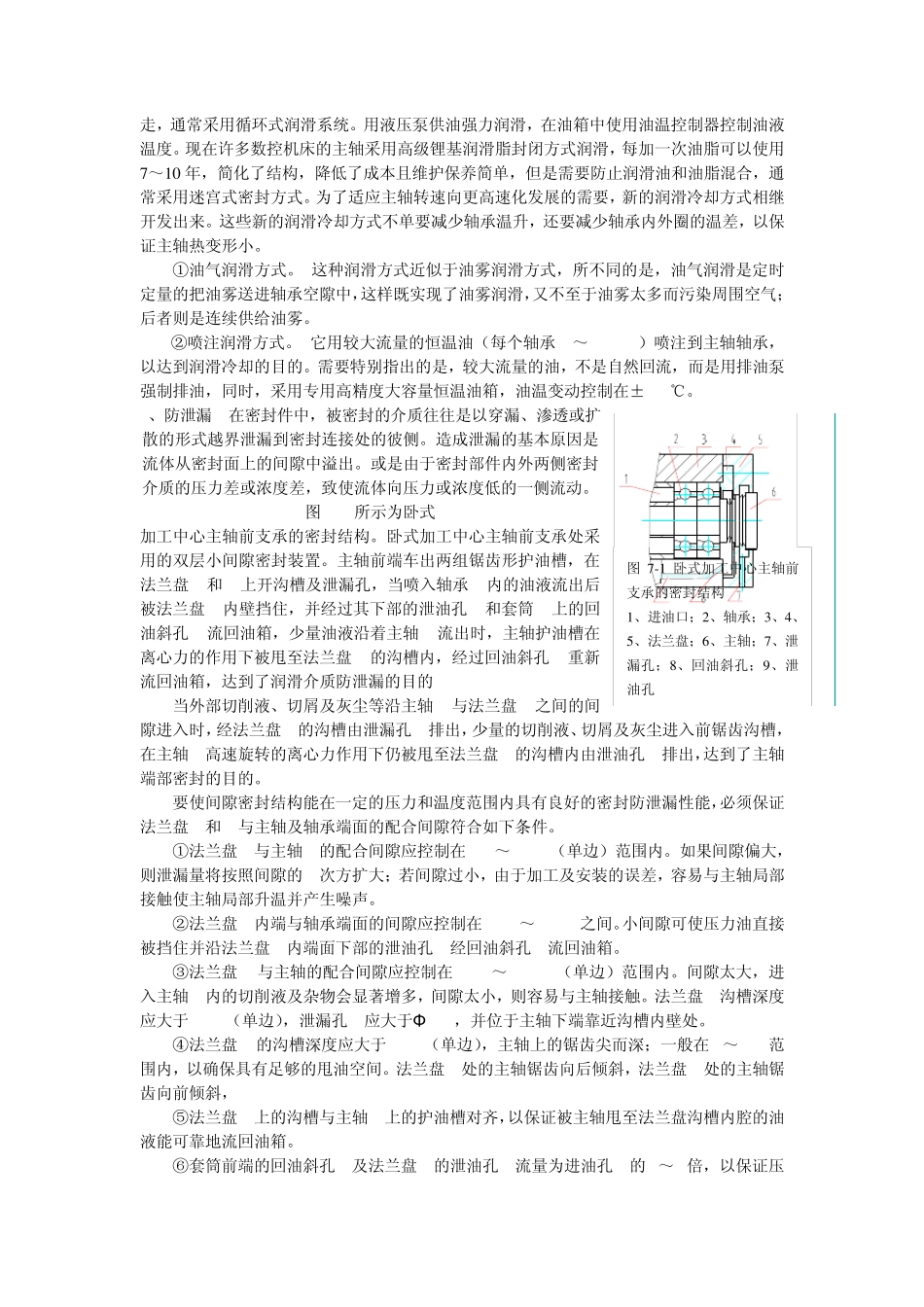

第7 章 数控机床常见机械故障及其维修 数控机床机械部分的故障与普通机床机械部分的故障有许多共同点，因此在对机械故障进行诊断及维修时，有许多地方是相通的。但是，数控机床大量采用电气控制与电气驱动，这就使得数控机床的机械结构与普通机床的机械结构相比有很大的简化，使其机械结构的故障呈现出一些新的特征。在实际中，机械故障的种类繁多，本章只能介绍一些共性的部件故障，如主传动系统、进给系统、机床导轨等。 本章首先介绍数控机床主传动系统与主轴部件的故障诊断与维修；然后介绍进给系统的二个主要部件——滚珠丝杠副和导轨副的故障诊断与维修。由于滚珠丝杠副和导轨副时为适应数控机床的特殊要求而特有的，因此对它们的结构及材料性能作了一些介绍，以便读者了解；最后介绍刀库及换刀装置的故障及维修。 7 .1 数控机床主传动系统与主轴部件的故障诊断与维修 数控机床的主传动承受主切削力，它的功率大小与回转速度直接影响着机床的加工效率。而主轴部件是保证机床加工精度和自动化程度的主要部件，它们对数控机床的性能有着决定性的影响。 由于数控机床的主轴驱动广泛采用交、直流主轴电动机，这就使得主传动的功率和调速范围较普通机床大为增加。同时为了进一步满足对主传动调速和转矩输出的要求，在数控机床上常采用机电结合的方法，即同时采用电动机调速和机械齿轮变速这两种方法。 7 .1 .1 主传动系统 数控机床的主传动系统常采用的配置形式有： 1、带有变速齿轮的主传动 滑移齿轮的换挡常采用液压拨叉或直接由液压缸带动，还可通过电磁离合器直接实现换挡。这种配置方式在大、中型数控机床中采用较多。 2、电动机与主轴直联的主传动 其特点是结构紧凑，但主轴转速的变化及转矩的输出和电动机的输出特性一致，因而使用受到一定的限制。 3、采用带传动的形式 这种形式可避免齿轮传动引起的振动和噪声，但只能用在低扭矩的情况下。这种配置在小机床中经常使用。 4、电主轴 电主轴通常作为现代机电一体化的功能部件，采用在高速数控机床上，其主轴部件结构紧凑，重量轻，惯量小，可提高起动、停止的响应特性，有利于控制振动和噪声，缺点是制造和维护困难且成本较高。 7 .1 .2 主轴部件 数控机床主轴部件是影响机床加工精度的主要部件，要求主轴部件具有与本机床工作性能相适应的高回转精度、刚度、抗振性、耐磨性、和低的温升，其结构必须很好的解决刀具和工具的装夹、轴承的配置、轴承间隙调整和润...
