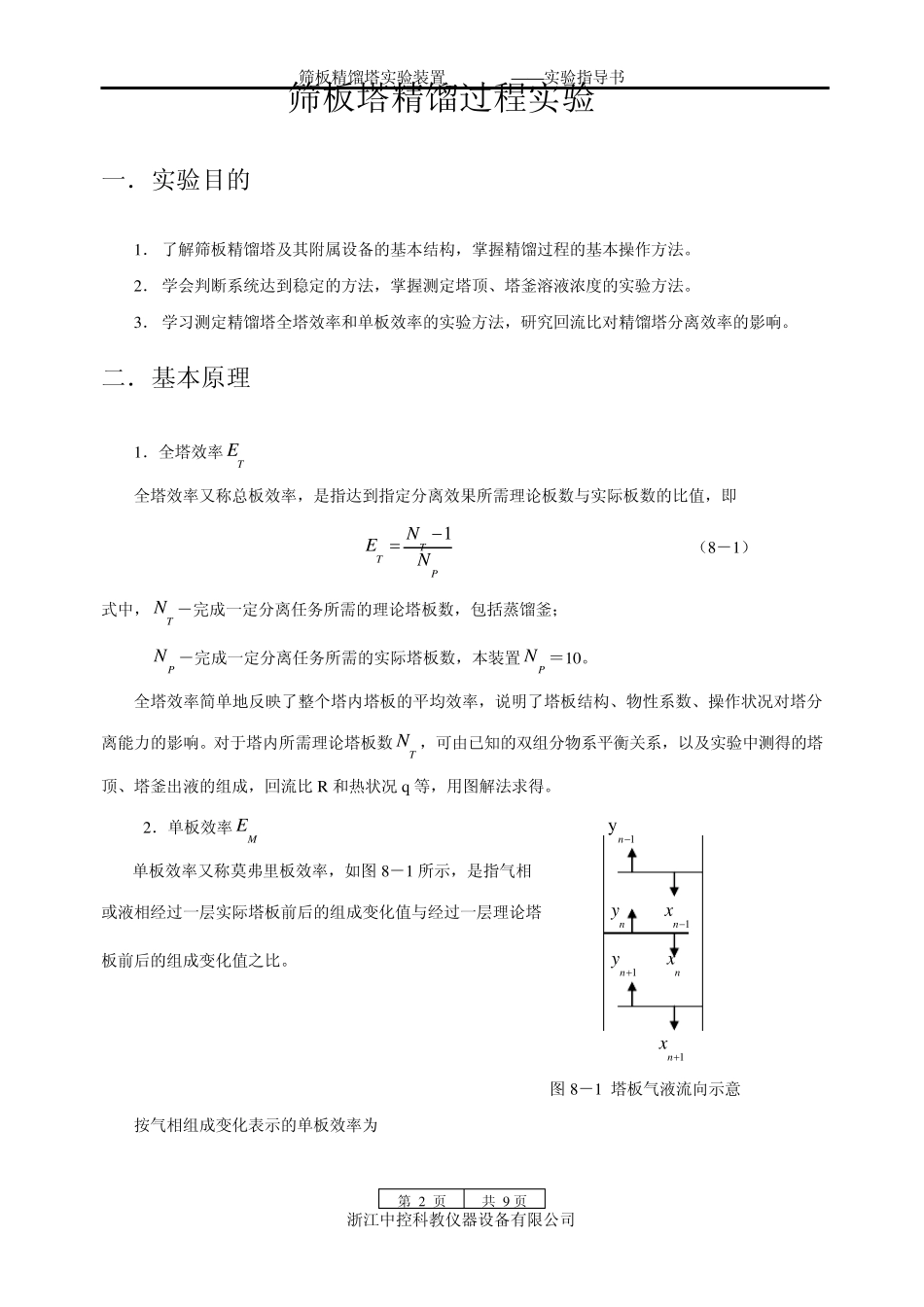

筛板精馏塔实验装置(BJ100B)——实验指导书 第 1 页 共 9 页 浙江中控科教仪器设备有限公司 筛板精馏塔实验装置 实验指导书 筛板精馏塔实验装置(BJ100B)——实验指导书 第 2 页 共 9 页 浙江中控科教仪器设备有限公司 筛板塔精馏过程实验 一． 实验目的 1． 了解筛板精馏塔及其附属设备的基本结构，掌握精馏过程的基本操作方法。 2． 学会判断系统达到稳定的方法，掌握测定塔顶、塔釜溶液浓度的实验方法。 3． 学习测定精馏塔全塔效率和单板效率的实验方法，研究回流比对精馏塔分离效率的影响。 二．基本原理 1．全塔效率TE 全塔效率又称总板效率，是指达到指定分离效果所需理论板数与实际板数的比值，即 1TTPNEN （8－1） 式中，TN －完成一定分离任务所需的理论塔板数，包括蒸馏釜； PN －完成一定分离任务所需的实际塔板数，本装置PN ＝10。 全塔效率简单地反映了整个塔内塔板的平均效率，说明了塔板结构、物性系数、操作状况对塔分离能力的影响。对于塔内所需理论塔板数TN ，可由已知的双组分物系平衡关系，以及实验中测得的塔顶、塔釜出液的组成，回流比 R 和热状况 q等，用图解法求得。 2．单板效率ME 1yn 单板效率又称莫弗里板效率，如图 8－1 所示，是指气相 或液相经过一层实际塔板前后的组成变化值与经过一层理论塔 ny 1nx 板前后的组成变化值之比。 1ny nx 1nx 图 8－1 塔板气液流向示意 按气相组成变化表示的单板效率为 筛板精馏塔实验装置(BJ100B)——实验指导书 第 3 页 共 9 页 浙江中控科教仪器设备有限公司 1*1nnMVnnyyEyy （8－2） 按液相组成变化表示的单板效率为 1*1nnMLnnxxExx （8－3） 式中，ny 、1ny －离开第n、n+1 块塔板的气相组成，摩尔分数； 1nx 、nx －离开第n-1、n 块塔板的液相组成，摩尔分数； *ny －与nx 成平衡的气相组成，摩尔分数； *nx －与ny 成平衡的液相组成，摩尔分数。 3． 图解法求理论塔板数TN 图解法又称麦卡勃－蒂列（McCabe－Thiele）法，简称 M－T 法，其原理与逐板计算法 完全相同，只是将逐板计算过程在 y－x 图上直观地表示出来。 精馏段的操作线方程为： 111DnnxRyxRR （8－4） 式中， 1ny －精馏段第n+1 块塔板上升的蒸汽组成，摩尔分数； nx －精馏段第n 块塔板下流的液体组成，摩尔分数； Dx －塔顶溜出液的液体组成，摩...
