超详细的电子元器件选型指南(电阻器)VIP免费

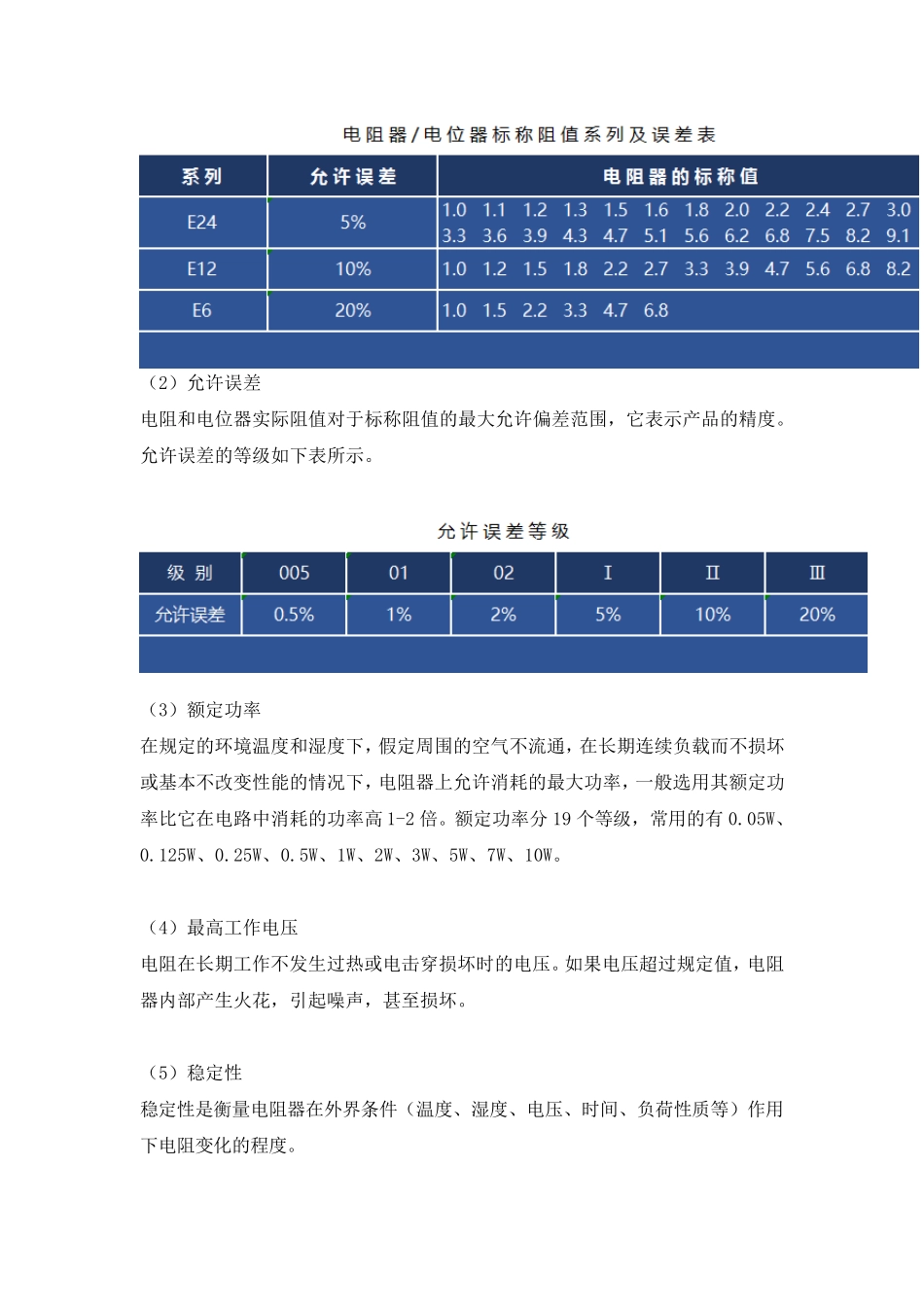

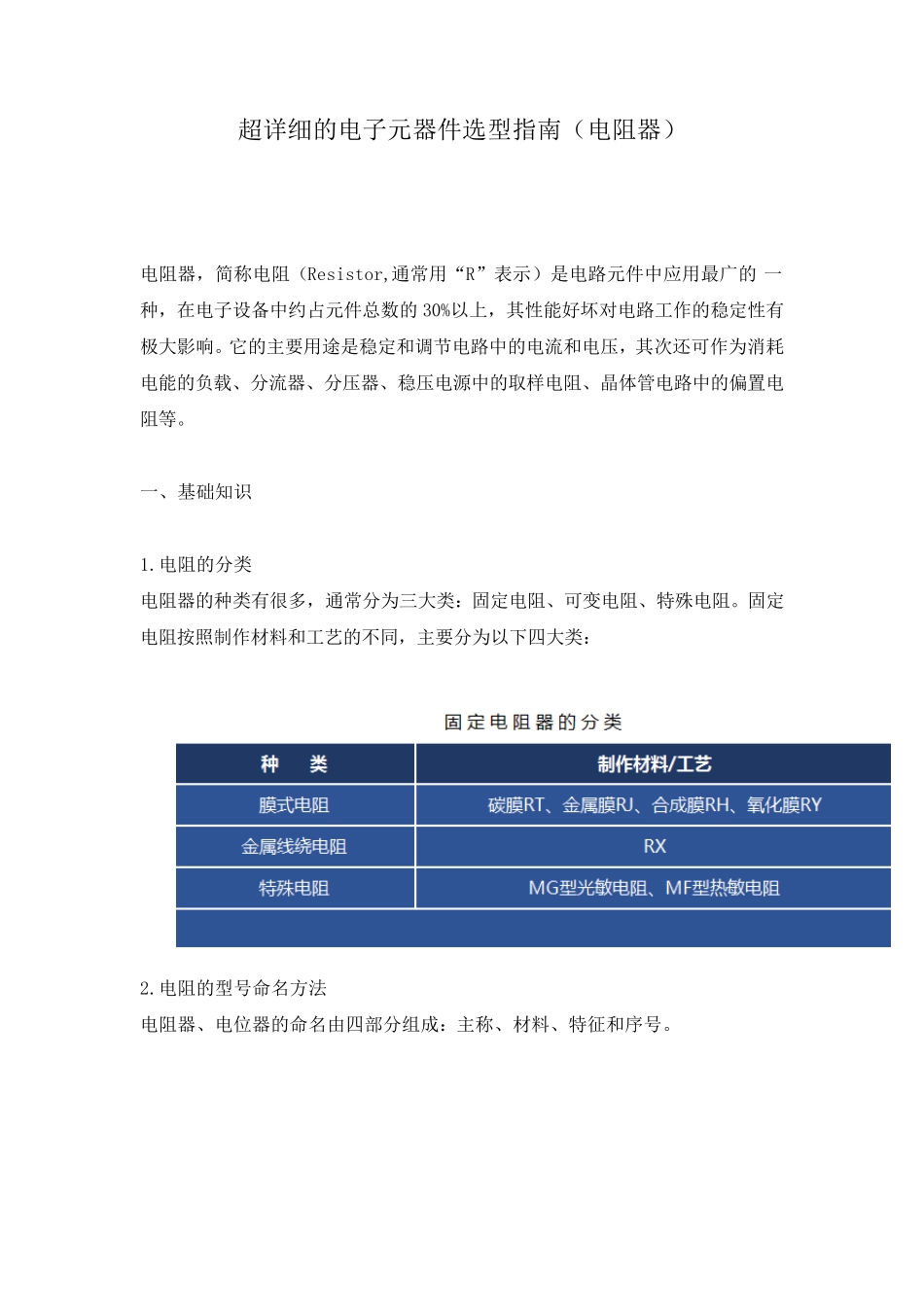

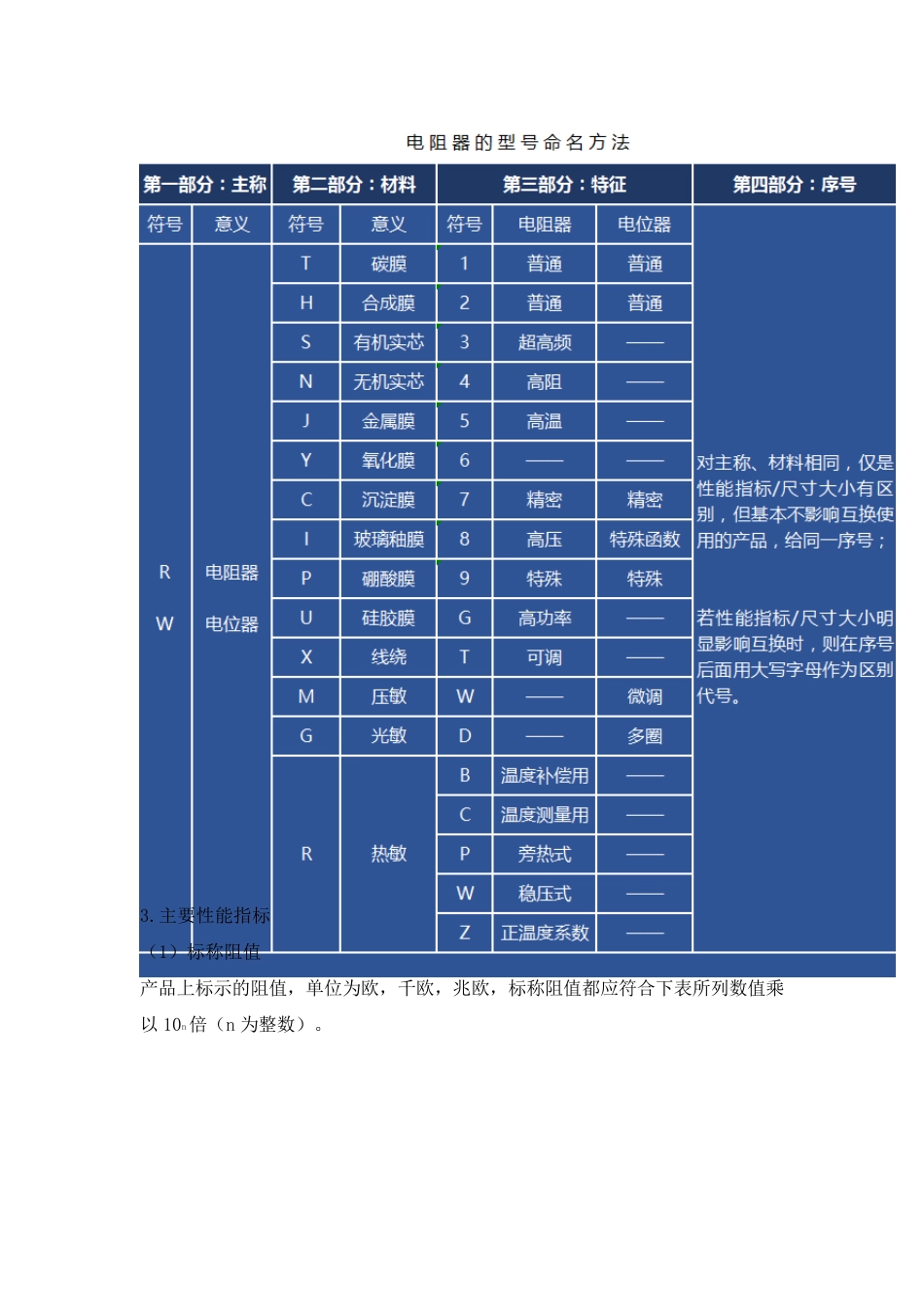

超详细的电子元器件选型指南（电阻器） 电阻器，简称电阻（Resistor,通常用“R”表示）是电路元件中应用最广的 一种，在电子设备中约占元件总数的30%以上，其性能好坏对电路工作的稳定性有极大影响。它的主要用途是稳定和调节电路中的电流和电压，其次还可作为消耗电能的负载、分流器、分压器、稳压电源中的取样电阻、晶体管电路中的偏置电阻等。 一、基础知识 1.电阻的分类 电阻器的种类有很多，通常分为三大类：固定电阻、可变电阻、特殊电阻。固定电阻按照制作材料和工艺的不同，主要分为以下四大类： 2.电阻的型号命名方法 电阻器、电位器的命名由四部分组成：主称、材料、特征和序号。 3.主要性能指标 （1）标称阻值 产品上标示的阻值，单位为欧，千欧，兆欧，标称阻值都应符合下表所列数值乘以10n倍（n 为整数）。 （2）允许误差 电阻和电位器实际阻值对于标称阻值的最大允许偏差范围，它表示产品的精度。允许误差的等级如下表所示。 （3）额定功率 在规定的环境温度和湿度下，假定周围的空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率，一般选用其额定功率比它在电路中消耗的功率高1-2 倍。额定功率分19 个等级，常用的有0.05W、0.125W、0.25W、0.5W、1W、2W、3W、5W、7W、10W。 （4）最高工作电压 电阻在长期工作不发生过热或电击穿损坏时的电压。如果电压超过规定值，电阻器内部产生火花，引起噪声，甚至损坏。 （5）稳定性 稳定性是衡量电阻器在外界条件（温度、湿度、电压、时间、负荷性质等）作用下电阻变化的程度。 温度系数a，表示温度每变化1 度时，电阻器阻值的相对变化量; 电压系数av，表示电压每变化1 伏时，电阻器阻值的相对变化量。 二、电阻器选型与运用 在电子电路设计的时候，应根据电子设备的技术指标、电路的具体要求和电阻的特性参数“因地制宜”地来选用电阻的型号和误差等级；额定功率应大于实际消耗功率的1.5-2 倍；电阻装接前要测量核对，尤其是要求较高时，还要人工老化处理，提高稳定性。下面是有关电阻的选型基本原则。 1.电阻器的归一化选型 归一化选型原则只是针对电阻选型的一个“轮廓”，根据以往工程师的选型经验总结出来的，具有大众化的选型意义，在要求严格的电路设计中，还需要根据具体电路设计中的电器要求对电阻选型进行进一步的考量。 （1）金属膜电阻器：1W 以下功率优选金属膜电阻；1W 及1W 以上功率优选金属氧化膜...
