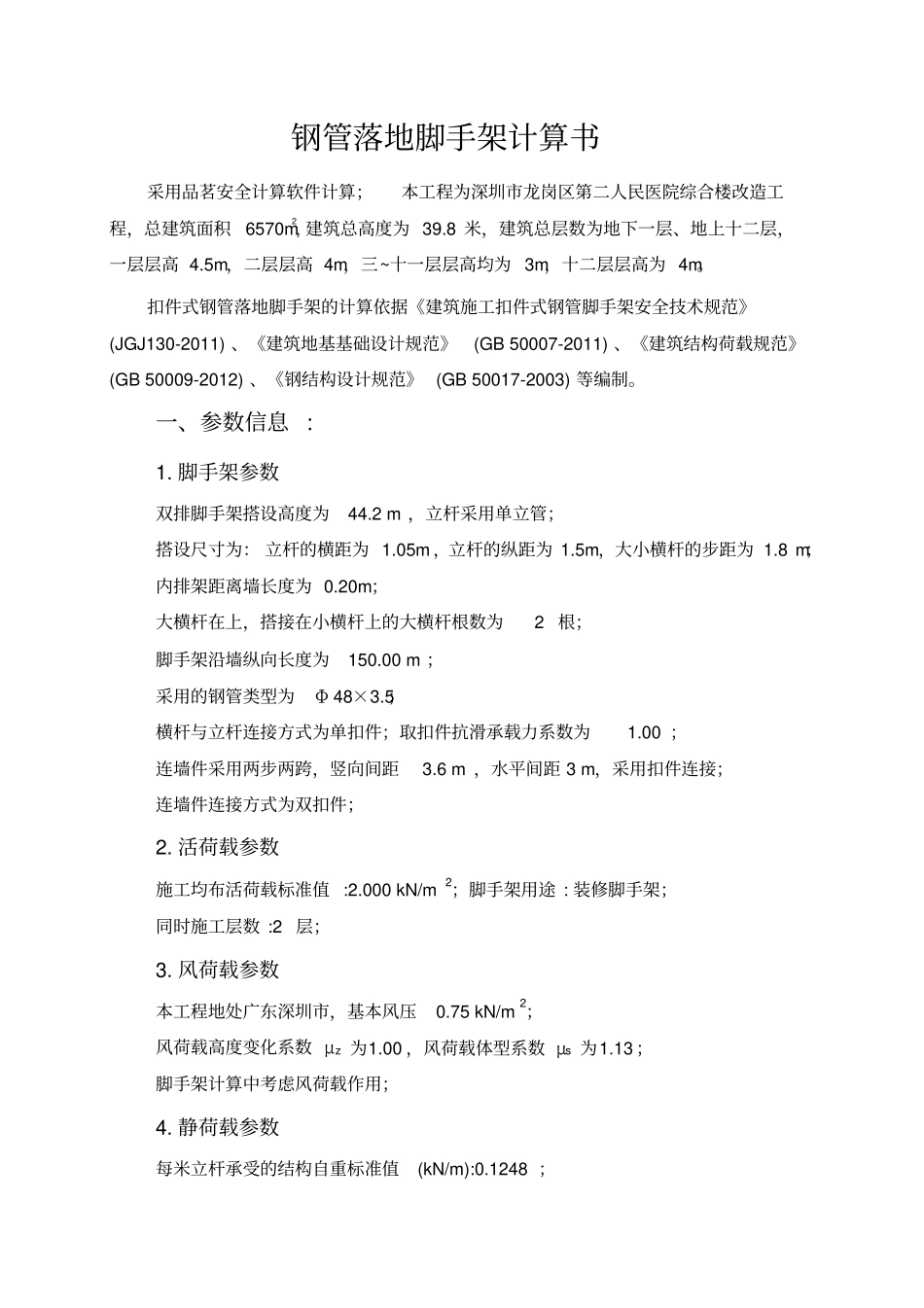

钢管落地脚手架计算书采用品茗安全计算软件计算；本工程为深圳市龙岗区第二人民医院综合楼改造工程，总建筑面积6570m2, 建筑总高度为 39.8 米，建筑总层数为地下一层、地上十二层，一层层高 4.5m，二层层高 4m，三~十一层层高均为 3m，十二层层高为 4m。扣件式钢管落地脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011) 、《建筑地基基础设计规范》(GB 50007-2011) 、《建筑结构荷载规范》(GB 50009-2012) 、《钢结构设计规范》 (GB 50017-2003) 等编制。一、参数信息 : 1. 脚手架参数双排脚手架搭设高度为 44.2 m ，立杆采用单立管；搭设尺寸为： 立杆的横距为 1.05m ，立杆的纵距为 1.5m，大小横杆的步距为 1.8 m；内排架距离墙长度为 0.20m；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；脚手架沿墙纵向长度为 150.00 m ；采用的钢管类型为Φ 48×3.5；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为 1.00 ；连墙件采用两步两跨，竖向间距 3.6 m ，水平间距 3 m，采用扣件连接；连墙件连接方式为双扣件；2. 活荷载参数施工均布活荷载标准值 :2.000 kN/m2；脚手架用途 : 装修脚手架；同时施工层数 :2 层；3. 风荷载参数本工程地处广东深圳市，基本风压0.75 kN/m2；风荷载高度变化系数 μz 为1.00 ，风荷载体型系数 μs 为1.13 ；脚手架计算中考虑风荷载作用；4. 静荷载参数每米立杆承受的结构自重标准值(kN/m):0.1248 ；脚手板自重标准值 (kN/m2):0.300 ；栏杆挡脚板自重标准值(kN/m):0.110 ；安全设施与安全网 (kN/m2):0.005 ；脚手板类别 : 冲压钢脚手板；栏杆挡板类别: 栏杆、冲压钢脚手板挡板；每米脚手架钢管自重标准值(kN/m):0.038 ；脚手板铺设总层数 :12 ；5. 地基参数要求若地基土类型为 : 素填土；地基承载力标准值(kPa):120.00 ；立杆基础底面面积 (m2):0.20 ；地基承载力调整系数 :1.00 。本工程原地基土类型为混凝土，地基承载力大于120，满足要求！二、大横杆的计算: 按照《扣件式钢管脚手架安全技术规范》(JGJ130-2011) 第5.2.4 条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。1. 均布荷载值计算大横杆的自重标准值 :P 1=0.038 kN/m ；脚手板的自重标准值 :P 2=0.3 ×1.05/(2+1)=0.105 kN/m...
