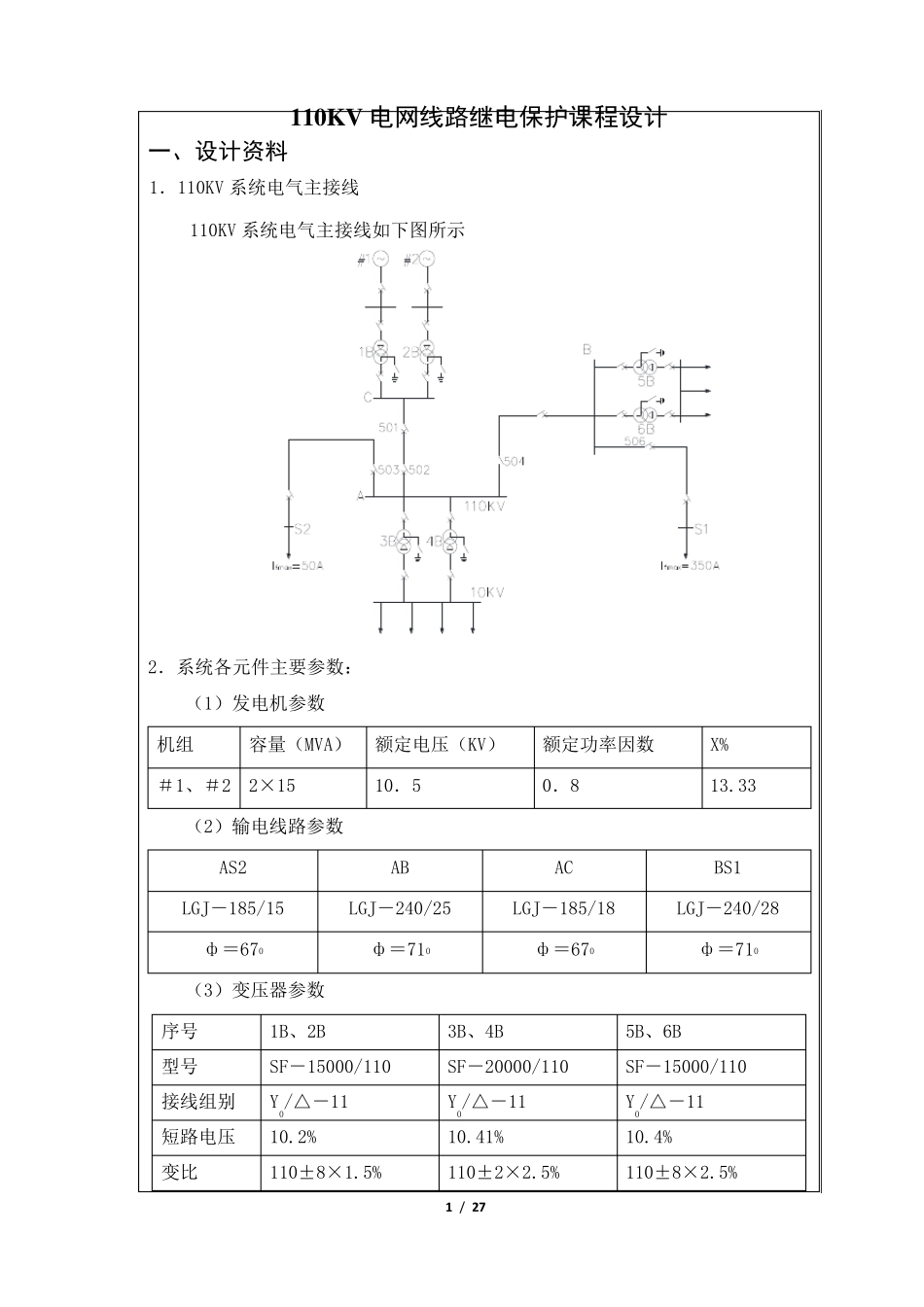

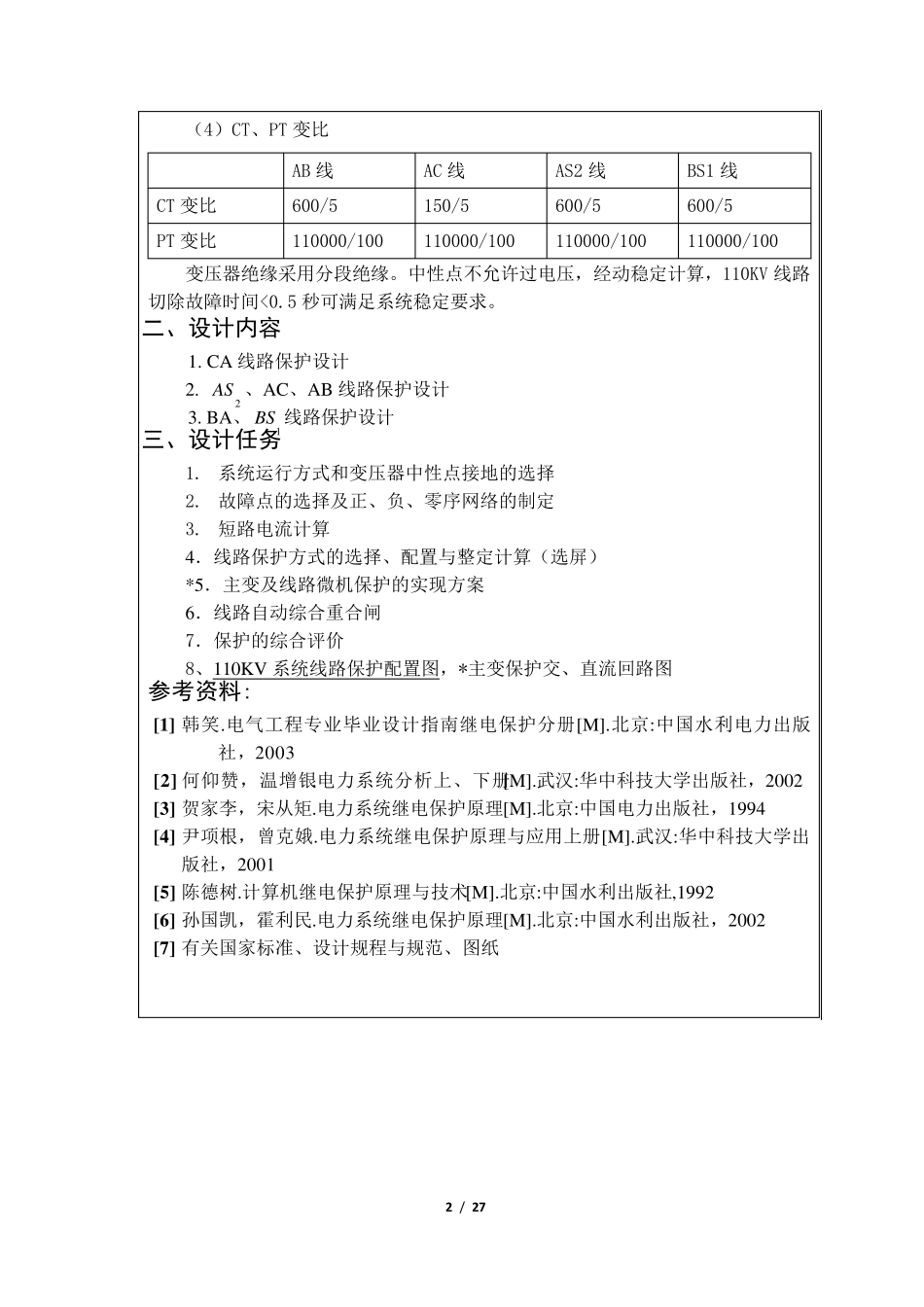

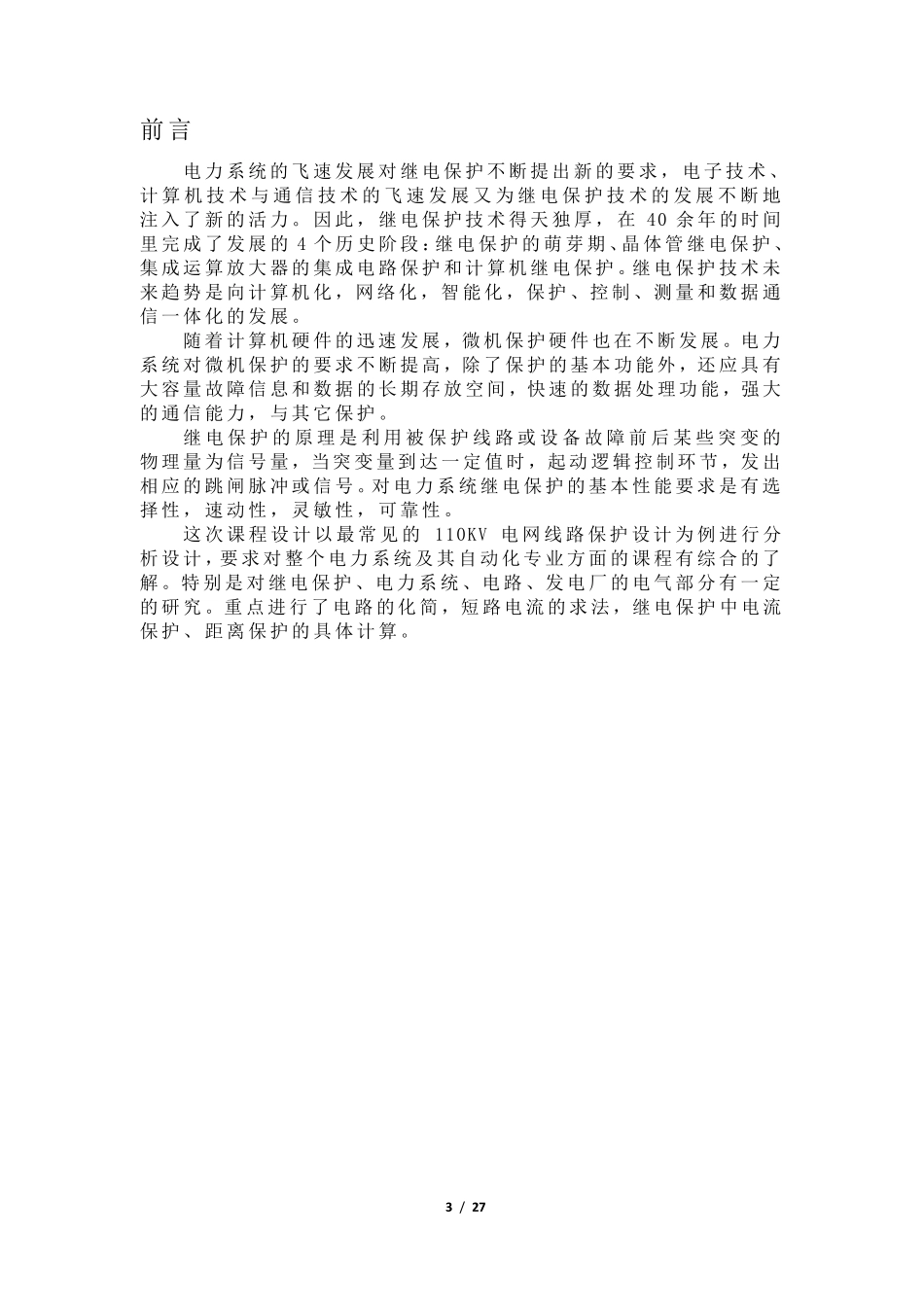

1 / 27 110KV 电网线路继电保护课程设计 一、设计资料 1．110KV 系统电气主接线 110KV 系统电气主接线如下图所示 2．系统各元件主要参数： （1）发电机参数 机组 容量（MVA） 额定电压（KV） 额定功率因数 X% ＃1、＃2 2×15 10．5 0．8 13.33 （2）输电线路参数 AS2 AB AC BS1 LGJ－185/15 LGJ－240/25 LGJ－185/18 LGJ－240/28 ф＝670 ф＝710 ф＝670 ф＝710 （3）变压器参数 序号 1B、2B 3B、4B 5B、6B 型号 SF－15000/110 SF－20000/110 SF－15000/110 接线组别 Y0/△－11 Y0/△－11 Y0/△－11 短路电压 10.2% 10.41% 10.4% 变比 110±8×1.5% 110±2×2.5% 110±8×2.5% 2 / 27 （4）CT、PT 变比 AB 线 AC 线 AS2 线 BS1 线 CT 变比 600/5 150/5 600/5 600/5 PT 变比 110000/100 110000/100 110000/100 110000/100 变压器绝缘采用分段绝缘。中性点不允许过电压，经动稳定计算，110KV 线路切除故障时间<0.5 秒可满足系统稳定要求。 二、设计内容 1. CA 线路保护设计 2. 2AS 、AC、AB 线路保护设计 3. BA、1BS 线路保护设计 三、设计任务 1. 系统运行方式和变压器中性点接地的选择 2. 故障点的选择及正、负、零序网络的制定 3. 短路电流计算 4．线路保护方式的选择、配置与整定计算（选屏） *5．主变及线路微机保护的实现方案 6．线路自动综合重合闸 7．保护的综合评价 8、110KV 系统线路保护配置图，*主变保护交、直流回路图 参考资料: [1] 韩笑.电气工程专业毕业设计指南继电保护分册[M].北京:中国水利电力出版社，2003 [2] 何仰赞，温增银.电力系统分析上、下册[M].武汉:华中科技大学出版社，2002 [3] 贺家李，宋从矩.电力系统继电保护原理[M].北京:中国电力出版社，1994 [4] 尹项根，曾克娥.电力系统继电保护原理与应用上册[M].武汉:华中科技大学出版社，2001 [5] 陈德树.计算机继电保护原理与技术[M].北京:中国水利出版社,1992 [6] 孙国凯，霍利民.电力系统继电保护原理[M].北京:中国水利出版社，2002 [7] 有关国家标准、设计规程与规范、图纸 3 / 27 前言 电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计 算 机 技术与 通 信 技术的飞速发展又 为 继电保护技术的发展不断地注 入 了 新的活 力。 因 此 ，继电保护技术得 天 独 厚 ，在 40 余 年 的时 间里 完...
