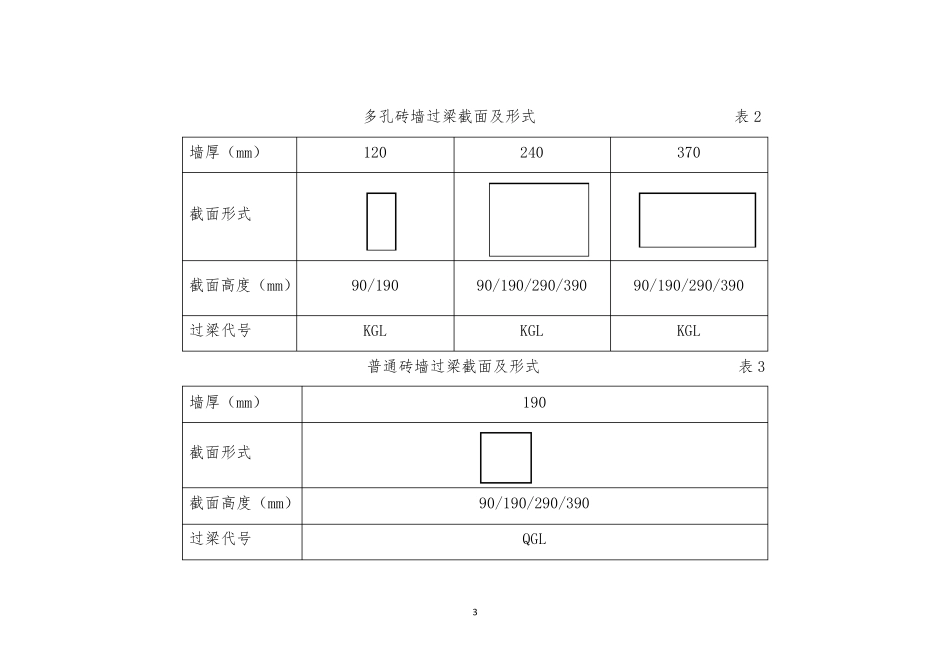

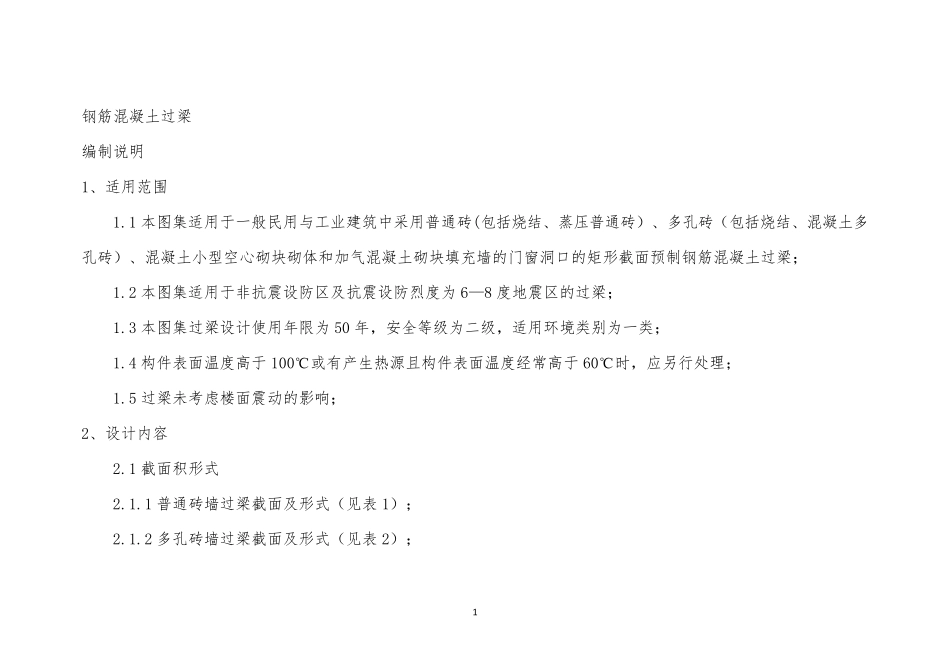

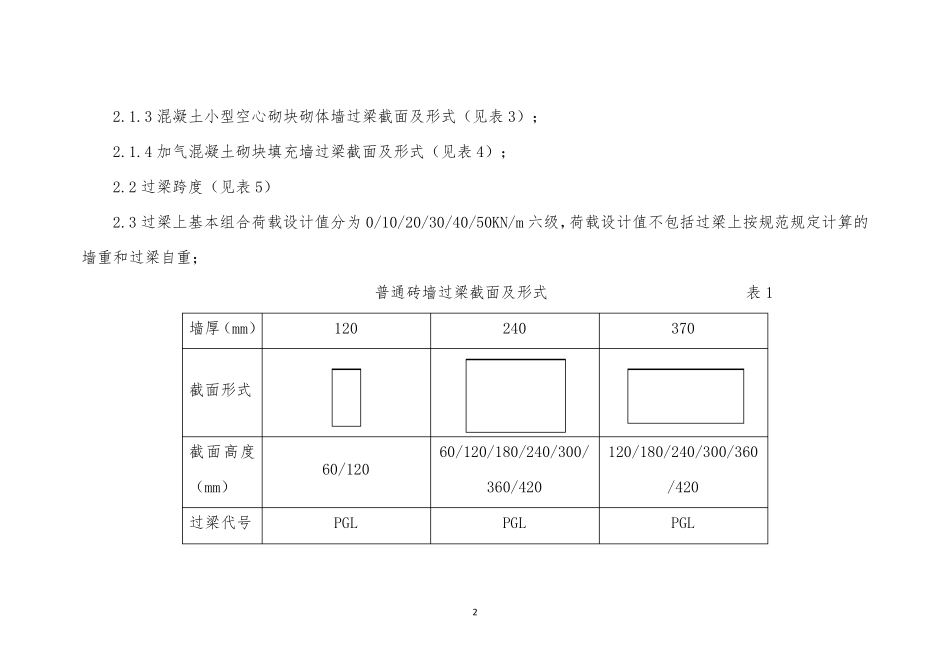

1 钢筋混凝土过梁 编制说明 1、适用范围 1.1 本图集适用于一般民用与工业建筑中采用普通砖(包括烧结、蒸压普通砖）、多孔砖（包括烧结、混凝土多孔砖）、混凝土小型空心砌块砌体和加气混凝土砌块填充墙的门窗洞口的矩形截面预制钢筋混凝土过梁； 1.2 本图集适用于非抗震设防区及抗震设防烈度为6—8 度地震区的过梁； 1.3 本图集过梁设计使用年限为50 年，安全等级为二级，适用环境类别为一类； 1.4 构件表面温度高于100℃或有产生热源且构件表面温度经常高于60℃时，应另行处理； 1.5 过梁未考虑楼面震动的影响； 2、设计内容 2.1 截面积形式 2.1.1 普通砖墙过梁截面及形式（见表 1）； 2.1.2 多孔砖墙过梁截面及形式（见表 2）； 2 2.1.3 混凝土小型空心砌块砌体墙过梁截面及形式（见表3）； 2.1.4 加气混凝土砌块填充墙过梁截面及形式（见表4）； 2.2 过梁跨度（见表5） 2.3 过梁上基本组合荷载设计值分为 0/10/20/30/40/50KN/m 六级，荷载设计值不包括过梁上按规范规定计算的墙重和过梁自重； 普通砖墙过梁截面及形式 表1 墙厚（mm） 120 240 370 截面形式 截面高度（mm） 60/120 60/120/180/240/300/360/420 120/180/240/300/360/420 过梁代号 PGL PGL PGL 3 多孔砖墙过梁截面及形式 表2 墙厚（mm） 120 240 370 截面形式 截面高度（mm） 90/190 90/190/290/390 90/190/290/390 过梁代号 KGL KGL KGL 普通砖墙过梁截面及形式 表3 墙厚（mm） 190 截面形式 截面高度（mm） 90/190/290/390 过梁代号 QGL 4 加气混凝土砌块填充墙过梁截面及形式 表4 墙厚（mm） 100 150 200 250 300 截面形式 截面高度（mm） 100/150/200/250/300 过梁代号 TGL 5 过梁净跨、长度及代号 （单位 mm） 表 5 过梁净跨 600 700 800 900 1000 1200 1500 1800 过梁长度 1100 1200 1300 1400 1500 1700 2000 2300 过梁代号 06 07 08 09 10 12 15 18 过梁净跨 2100 2400 2700 3000 3300 3500 3900 4200 过梁长度 2600 2900 3200 2500 3800 4000 4400 4700 跨度代号 21 24 27 30 33 36 39 42 3、设计依据（略） 4、采用材料 4.1 混凝土强度等级为 C25； 4.2 钢筋为热轧钢筋 HPB300(用 A 表示）和 HRB400（用 C 表示）； 5、设计计算 6 7 8 9 120mm 厚普通砖过梁选用及材料表 注：荷载等级为一...
