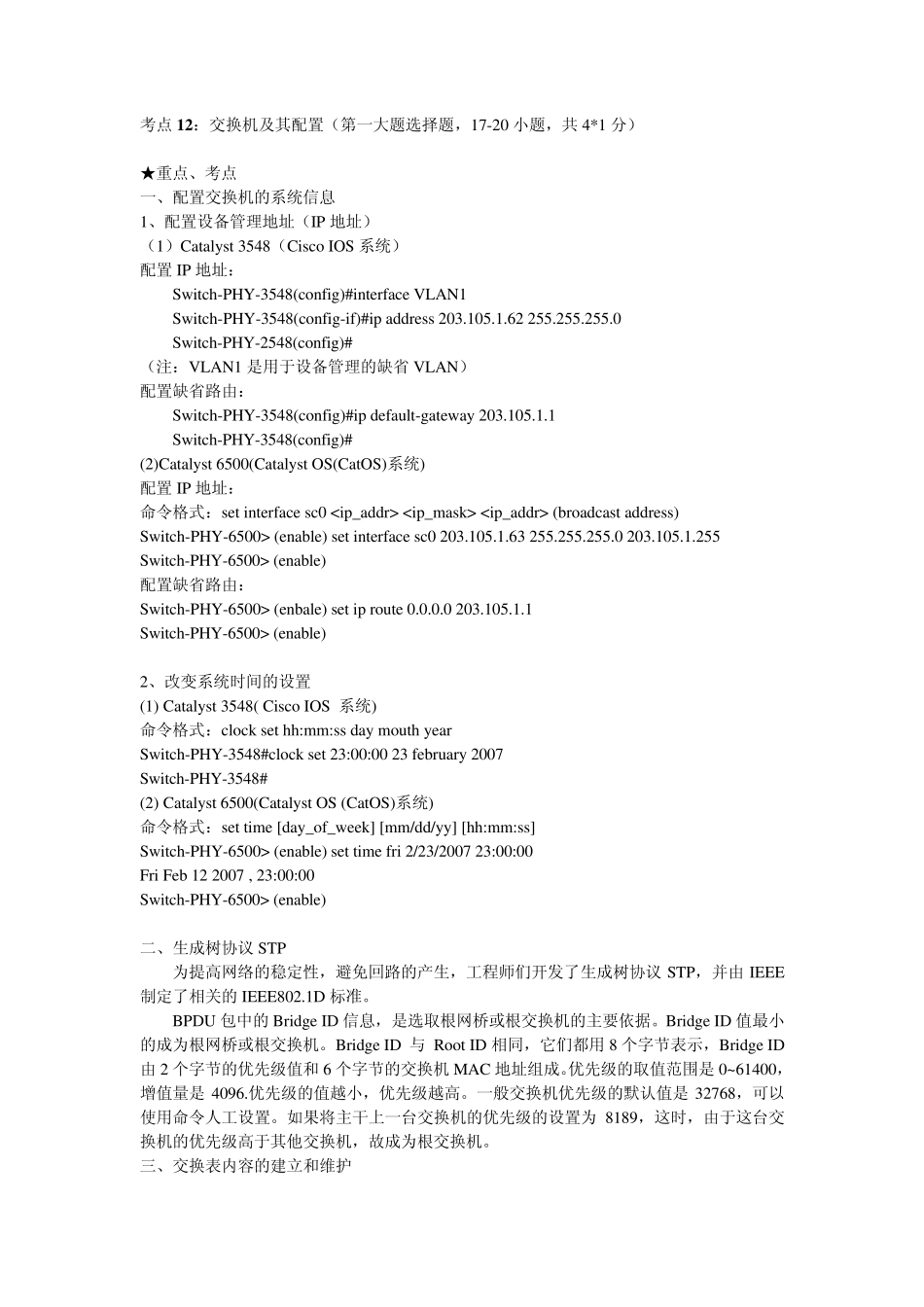

考点12:交换机及其配置(第一大题选择题,17-20 小题,共4*1 分) ★重点、考点 一、配置交换机的系统信息 1、配置设备管理地址(IP 地址) (1)Catalyst 3548(Cisco IOS 系统) 配置IP 地址: Switch-PHY-3548(config)#interface VLAN1 Switch-PHY-3548(config-if)#ip address 203.105.1.62 255.255.255.0 Switch-PHY-2548(config)# (注:VLAN1 是用于设备管理的缺省 VLAN) 配置缺省路由: Switch-PHY-3548(config)#ip default-gateway 203.105.1.1 Switch-PHY-3548(config)# (2)Catalyst 6500(Catalyst OS(CatOS)系统) 配置IP 地址: 命令格式:set interface sc0 (broadcast address) Switch-PHY-6500> (enable) set interface sc0 203.105.1.63 255.255.255.0 203.105.1.255 Switch-PHY-6500> (enable) 配置缺省路由: Switch-PHY-6500> (enbale) set ip route 0.0.0.0 203.105.1.1 Switch-PHY-6500> (enable) 2、改变系统时间的设置 (1) Catalyst 3548( Cisco IOS 系统) 命令格式:clock set hh:mm:ss day mouth year Switch-PHY-3548#clock set 23:00:00 23 february 2007 Switch-PHY-3548# (2) Catalyst 6500(Catalyst OS (CatOS)系统) 命令格式:set time [day_of_week] [mm/dd/yy] [hh:mm:ss] Switch-PHY-6500> (enable) set time fri 2/23/2007 23:00:00 Fri Feb 12 2007 , 23:00:00 Switch-PHY-6500> (enable) 二、生成树协议 STP 为提高网络的稳定性,避免回路的产生,工程师们开发了生成树协议 STP,并由 IEEE制定了相关的 IEEE802.1D 标准。 BPDU 包中的 Bridge ID 信息,是选取根网桥或根交换机的主要依据。Bridge ID 值最小的成为根网桥或根交换机。Bridge ID 与 Root ID 相同,它们都用 8 个字节表示,Bridge ID由 2 个字节的优先级值和 6 个字节的交换机MAC 地址组成。优先级的取值范围是 0~61400, 增值量是 4096.优先级的值越小,优先级越高。一般交换机优先级的默认值是 32768,可以使用命令人工设置。如果将主干上一台交换机的优先级的设置为 8189,这时,由于这台交换机的优先级高于其他交换机,故成为根交换机。 三、交换表内容的建立和维护 1、交换表的内容包括:目的 MAC 地址及其所对应的交换机端口号和所在的虚拟子网。其中,虚...
