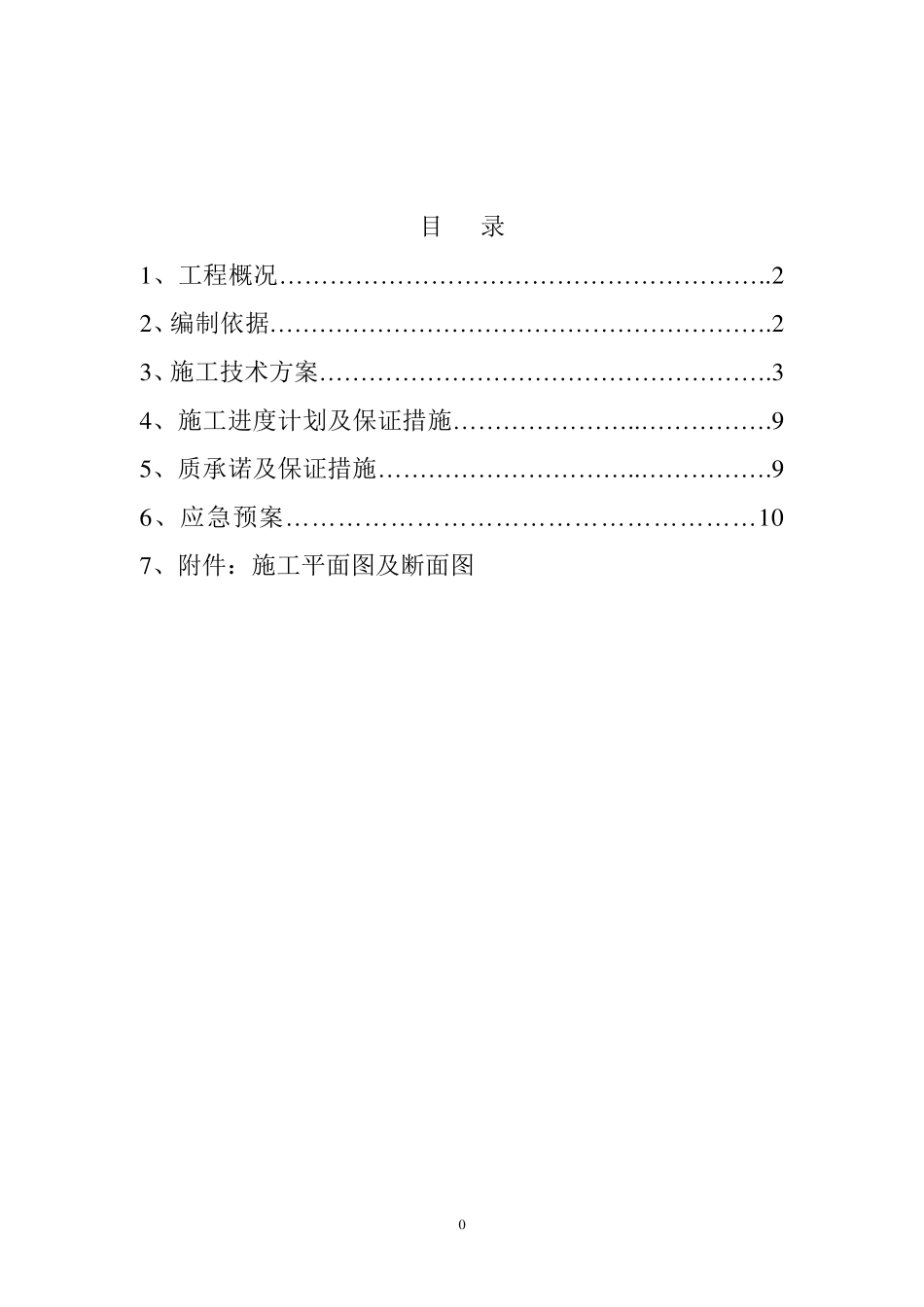

0 目 录 1 、工程概况…………………………………………………..2 2 、编制依据…………………………………………………….2 3 、施工技术方案……………………………………………….3 4 、施工进度计划及保证措施…………………..…………….9 5 、质承诺及保证措施…………………………..…………….9 6 、应急预案………………………………………………1 0 7 、附件：施工平面图及断面图 1 1 、工程概况 1.1 工程名称：新郑市第三污水处理厂污水管网工程 1.2 工程地点：郑州市西南绕城107 国道北段（双湖大道—黄河路） 1.3 工程简介：管径Φ315，管材为 PE 管道，接口采用热熔连接，PE 管道承受压力 0.8Mpa，施工位置桩号 0+180 和 0+540 共两处，每处长约 40—50 米。 1.4 水平导向钻机似站在 107 国道东侧人行道，入钻处距国道沥青路面 17m 左右，出钻点位于西侧自行车道路中，管道埋深约 4m 左右。 1.5 穿越段地貌及地质状况 经实测，该地层分为两层：①层为粉土含沙，表层含有回填土埋深 2.5 米以上；②粉沙层，含水量较大，层底埋深 6 米～10 米左右。 2 、编制依据 2.1CSTT—水平定向钻进管线铺设工程技术规范； 2.2SY/T0015.1—98《原油和天然气输送管道穿跨越工程设计规范（穿越工程）》； 2 2.3 建设单位提供的岩土工程地质勘查报告、施工图纸及其他相关资料。 3 、施工技术方案 本次工程拟采用Gs300 水平定向钻机进行施工，钻机技术性能及参数：○1 导向孔孔径Φ140；○2 角度调整范围10°～18°；○3 额定扭矩（N.m）1600（快档），6400（慢档）；○4 给进、回拉力 35 吨。其施工工序如下： 3 .1 钻机进场准备 3.1.1 钻机场地（入土点）：按照《钻机施工平面布置图》，应在原地貌的基础上平整出 3m×8m 的钻机施工场地，钻机与锚桩部分必须推平压实，开挖工作坑及泥浆坑，如果钻机就位场地承载力不够，必须铺油管排或钢板，面积：10m×5m，进场道路转弯处其转弯半径R≥15m。由于施工设备重量大，进出场道路必须具有相当的撑重力，采用灰渣及硬质泥土铺垫，新修道路必须铺设钢板或其他硬质铺垫物。 3.1.4 施工临时用水：根据施工现场情况协调解决。 3.1.5 施工临时用电：根据施工现场情况协调解决。 3.1.6 施工暂设：因定向钻施工的性质决定，需在施工现场搭设临时站舍。 3 .2 测量放线 3.2.1 应根据施工要求的入土点和出土点坐标放出管线...
