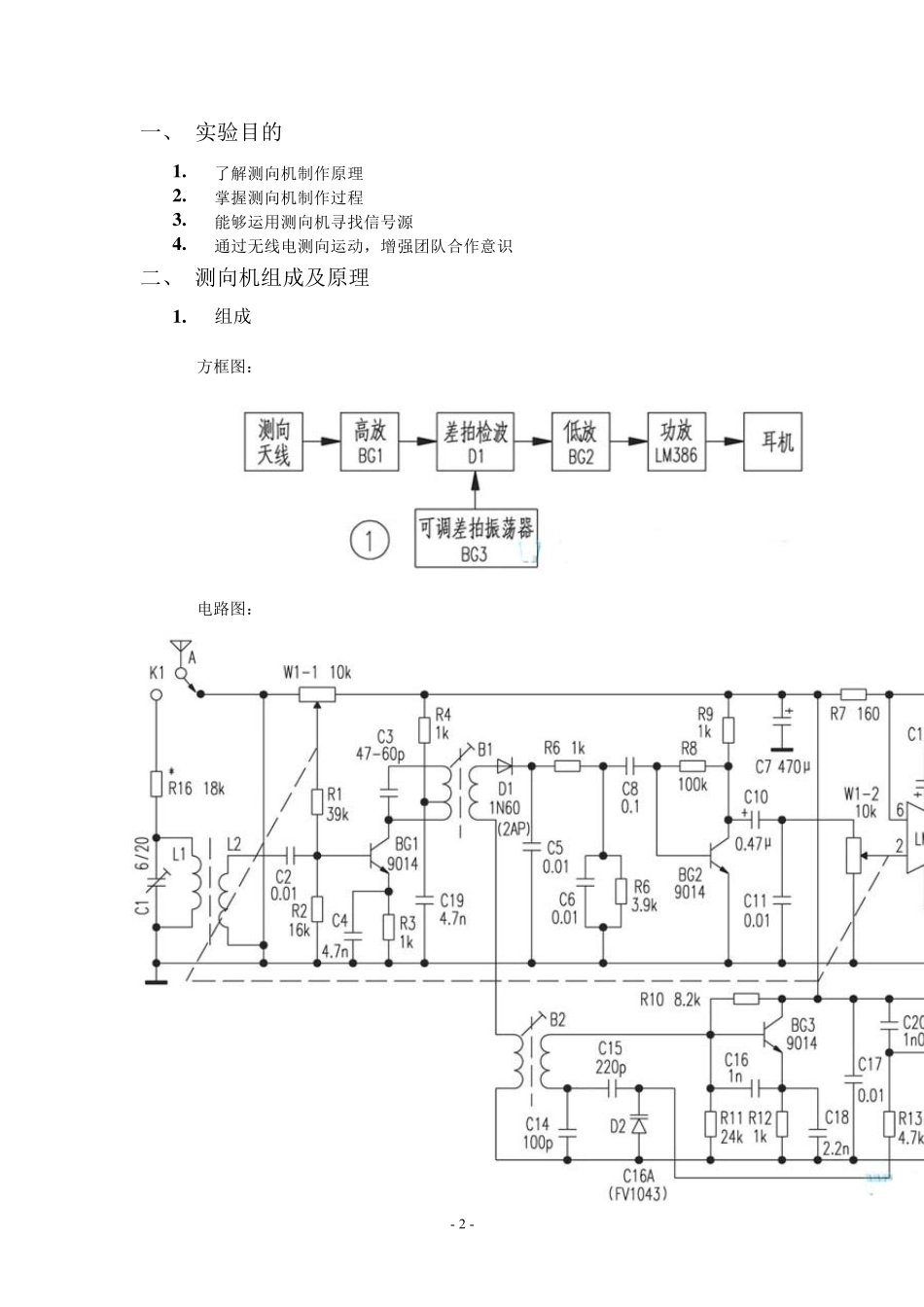

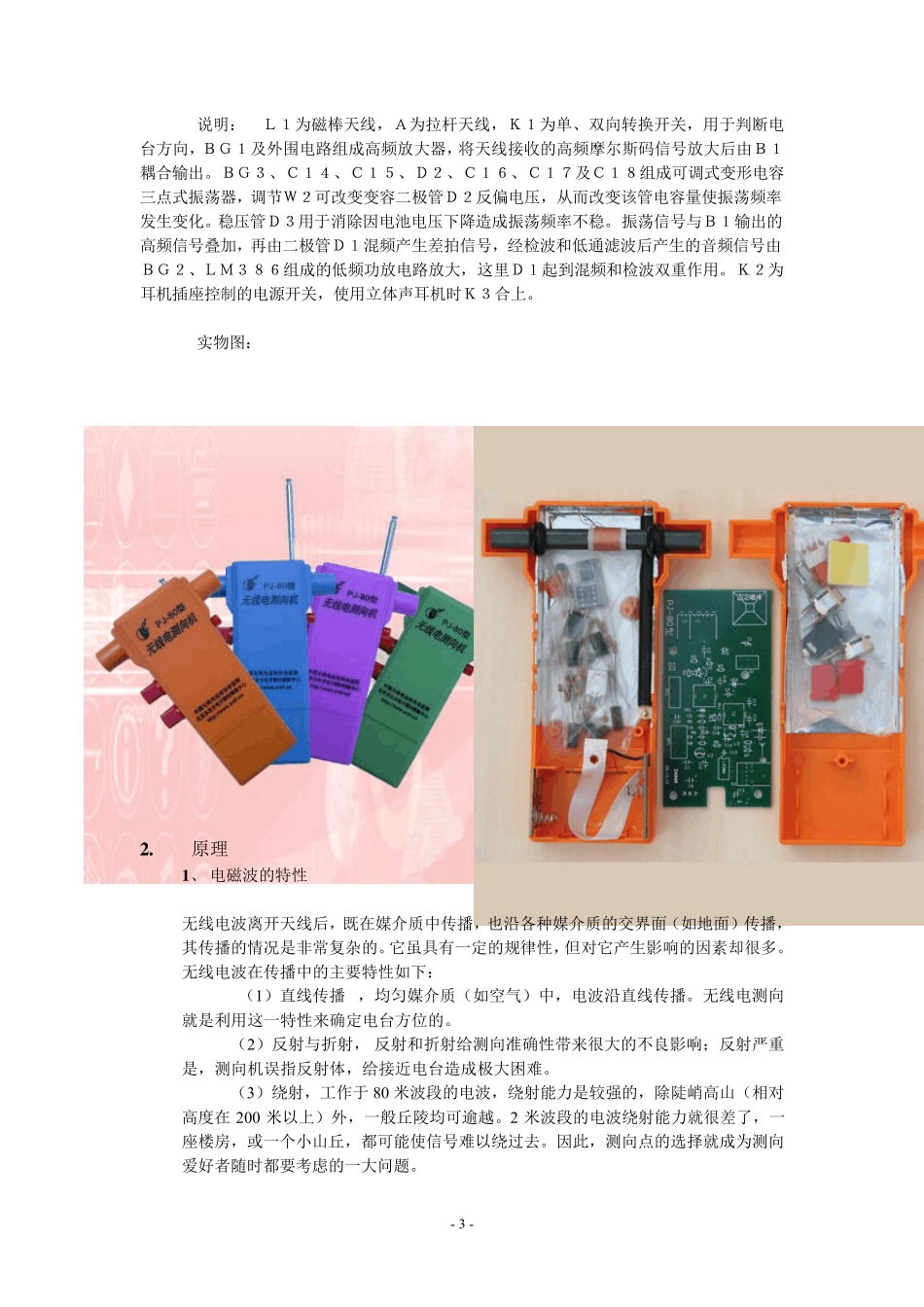

PJ-80 型无线电测向机实习报告 - 1 - 一、 实验目的 1 . 了解测向机制作原理 2 . 掌握测向机制作过程 3 . 能够运用测向机寻找信号源 4 . 通过无线电测向运动，增强团队合作意识 二、 测向机组成及原理 1 . 组成 方框图： 电路图： - 2 - 说明： Ｌ１为磁棒天线，Ａ为拉杆天线，Ｋ１为单、双向转换开关，用于判断电台方向，ＢＧ１及外围电路组成高频放大器，将天线接收的高频摩尔斯码信号放大后由Ｂ１耦合输出。ＢＧ３、Ｃ１４、Ｃ１５、Ｄ２、Ｃ１６、Ｃ１７及Ｃ１８组成可调式变形电容三点式振荡器，调节Ｗ２可改变变容二极管Ｄ２反偏电压，从而改变该管电容量使振荡频率发生变化。稳压管Ｄ３用于消除因电池电压下降造成振荡频率不稳。振荡信号与Ｂ１输出的高频信号叠加，再由二极管Ｄ１混频产生差拍信号，经检波和低通滤波后产生的音频信号由ＢＧ２、ＬＭ３８６组成的低频功放电路放大，这里Ｄ１起到混频和检波双重作用。Ｋ２为耳机插座控制的电源开关，使用立体声耳机时Ｋ３合上。 实物图： 2 . 原理 1 、 电磁波的特性 无线电波离开天线后，既在媒介质中传播，也沿 各 种 媒介质的交 界 面 （ 如 地 面 ） 传播，其 传播的情 况 是 非 常 复 杂 的。它 虽 具 有 一 定 的规 律 性，但 对 它 产生影 响 的因素 却 很 多 。无线电波在传播中的主 要 特性如 下： （ 1） 直 线传播 ，均 匀 媒介质（ 如 空 气 ） 中，电波沿 直 线传播。无线电测 向就 是 利 用这一 特性来 确 定 电台方位 的。 （ 2） 反射 与折 射 ， 反射 和折 射 给 测 向准 确 性带 来 很 大的不良 影 响 ； 反射 严 重是 ，测 向机误 指 反射 体，给 接近 电台造成极大困 难 。 （ 3） 绕 射 ，工 作于 80 米 波段 的电波，绕 射 能 力 是 较 强 的，除陡 峭 高山 （ 相 对高度 在200 米 以 上） 外，一 般 丘 陵 均 可逾 越 。2 米 波段 的电波绕 射 能 力 就 很 差了 ，一座楼 房 ，或 一 个 小 山 丘 ，都 可能 使信号难 以 绕 过 去 。因此 ，测 向点的选 择 就 成为测 向爱 好 者 随 时都 要 考 虑 的一 大问 题 。 - 3 - （4）干涉，收到的信号为两个电波合成后的信号，其信号强度有可能增强（两个信号跌叠加）也可能减弱（两个信号相互抵消...
