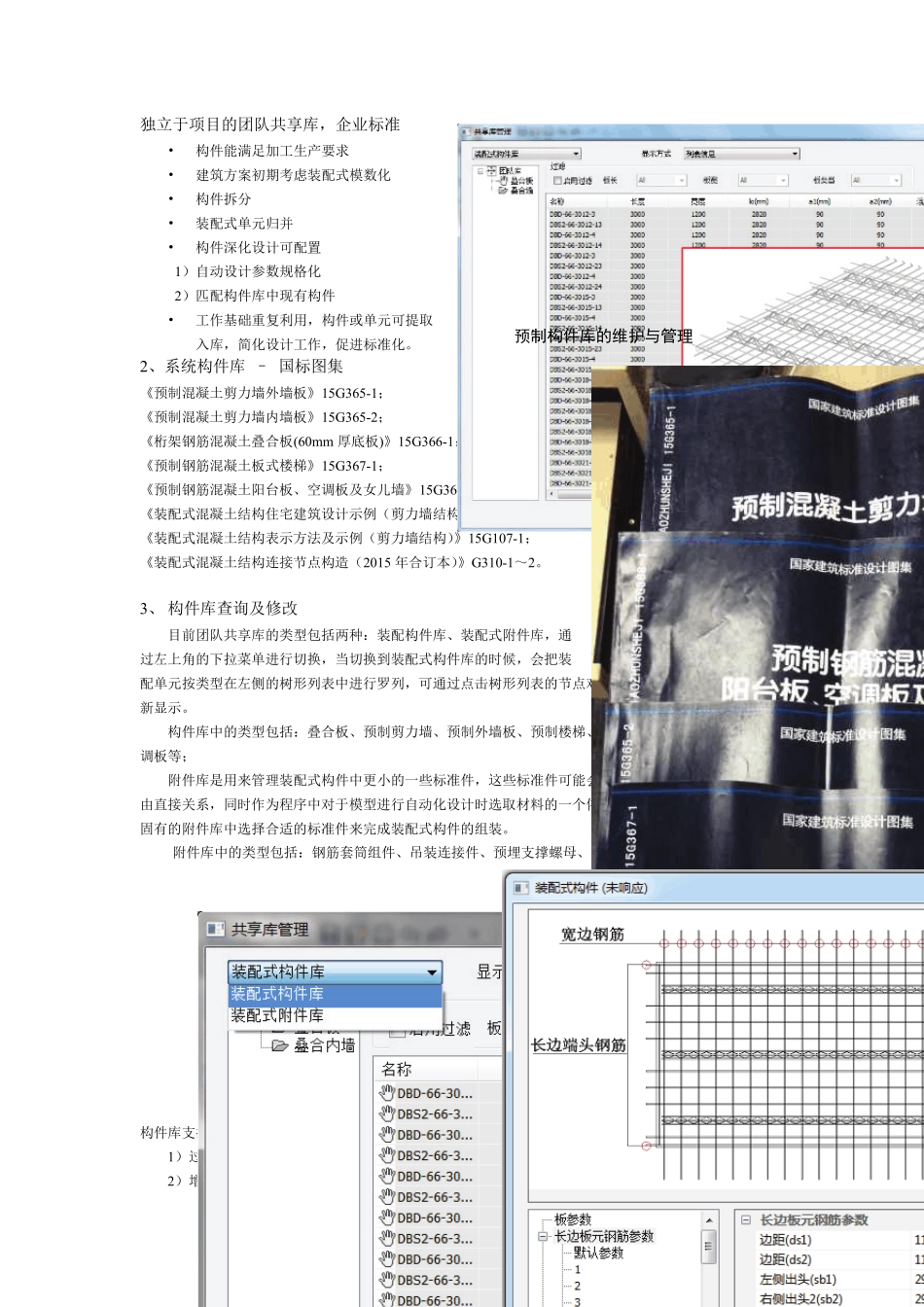

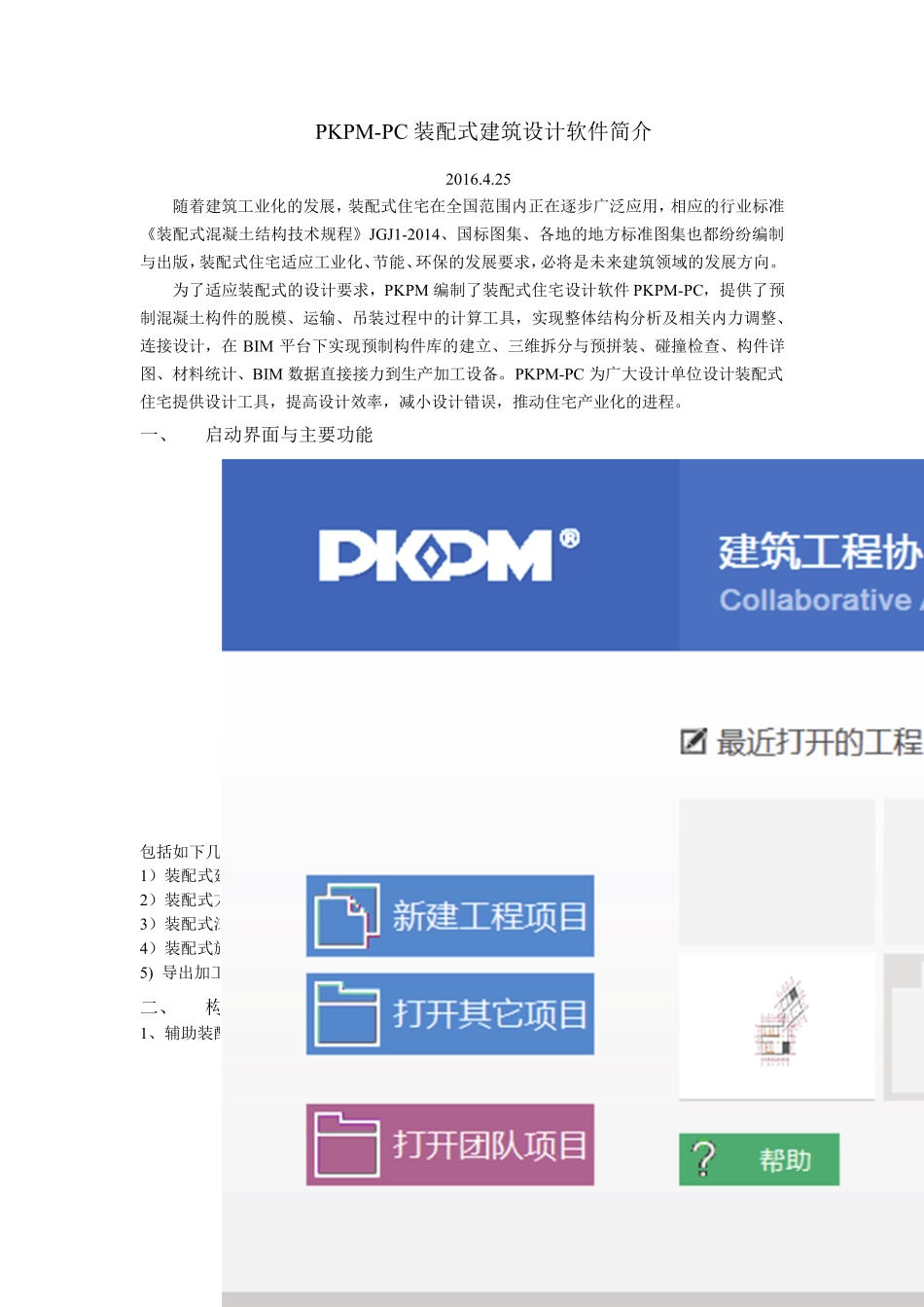

PKPM-PC 装配式建筑设计软件简介 2016.4.25 随着建筑工业化的发展，装配式住宅在全国范围内正在逐步广泛应用，相应的行业标准《装配式混凝土结构技术规程》JGJ1-2014、国标图集、各地的地方标准图集也都纷纷编制与出版，装配式住宅适应工业化、节能、环保的发展要求，必将是未来建筑领域的发展方向。 为了适应装配式的设计要求，PKPM 编制了装配式住宅设计软件PKPM-PC，提供了预制混凝土构件的脱模、运输、吊装过程中的计算工具，实现整体结构分析及相关内力调整、连接设计，在BIM 平台下实现预制构件库的建立、三维拆分与预拼装、碰撞检查、构件详图、材料统计、BIM 数据直接接力到生产加工设备。PKPM-PC 为广大设计单位设计装配式住宅提供设计工具，提高设计效率，减小设计错误，推动住宅产业化的进程。 一、 启动界面与主要功能 装配式启动主界面 包括如下几个主要功能模块： 1）装配式建模； 2）装配式方案； 3）装配式深 化设计； 4）装配式施 工图； 5) 导 出加工数据。 二 、 构件库管 理 1、辅 助 装配式住宅标准化 独立于项目的团队共享库，企业标准 • 构件能满足加工生产要求 • 建筑方案初期考虑装配式模数化 • 构件拆分 • 装配式单元归并 • 构件深化设计可配置 1）自动设计参数规格化 2）匹配构件库中现有构件 • 工作基础重复利用，构件或单元可提取入库，简化设计工作，促进标准化。 2、系统构件库 – 国标图集 《预制混凝土剪力墙外墙板》15G365-1； 《预制混凝土剪力墙内墙板》15G365-2； 《桁架钢筋混凝土叠合板(60m m 厚底板)》15G366-1； 《预制钢筋混凝土板式楼梯》15G367-1； 《预制钢筋混凝土阳台板、空调板及女儿墙》15G368-1； 《装配式混凝土结构住宅建筑设计示例（剪力墙结构）》15J939-1； 《装配式混凝土结构表示方法及示例（剪力墙结构）》15G107-1； 《装配式混凝土结构连接节点构造（2015 年合订本）》G310-1～2。 3、 构件库查询及修改 目前团队共享库的类型包括两种：装配构件库、装配式附件库，通过左上角的下拉菜单进行切换，当切换到装配式构件库的时候，会把装配单元按类型在左侧的树形列表中进行罗列，可通过点击树形列表的节点对右侧数据展示区的内容进行更新显示。 构件库中的类型包括：叠合板、预制剪力墙、预制外墙板、预制楼梯、叠合阳台、预制阳台、预制空调板等； 附件库是用来管理装配式构件中更小的一些标准件，这些标准件可能...
