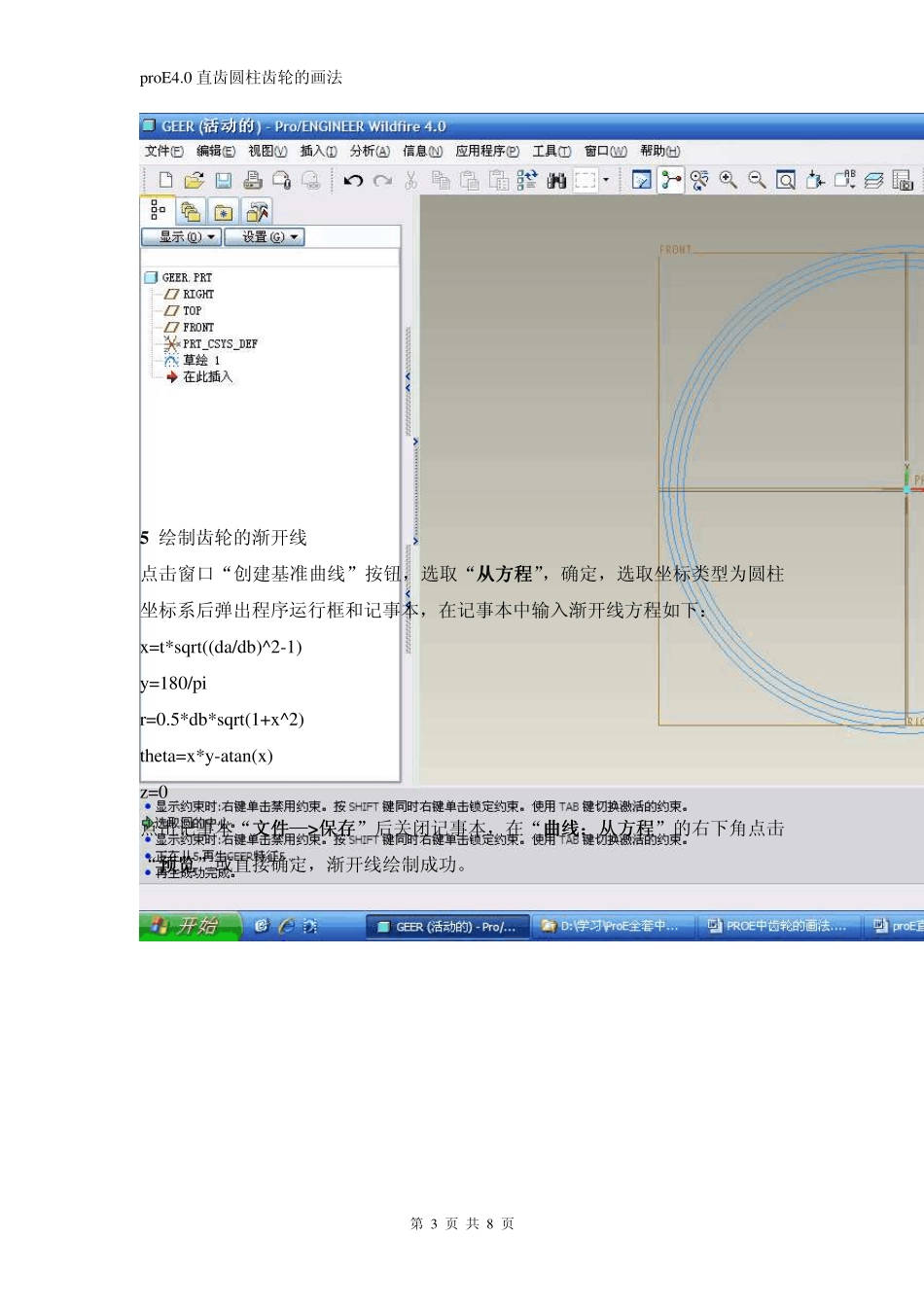

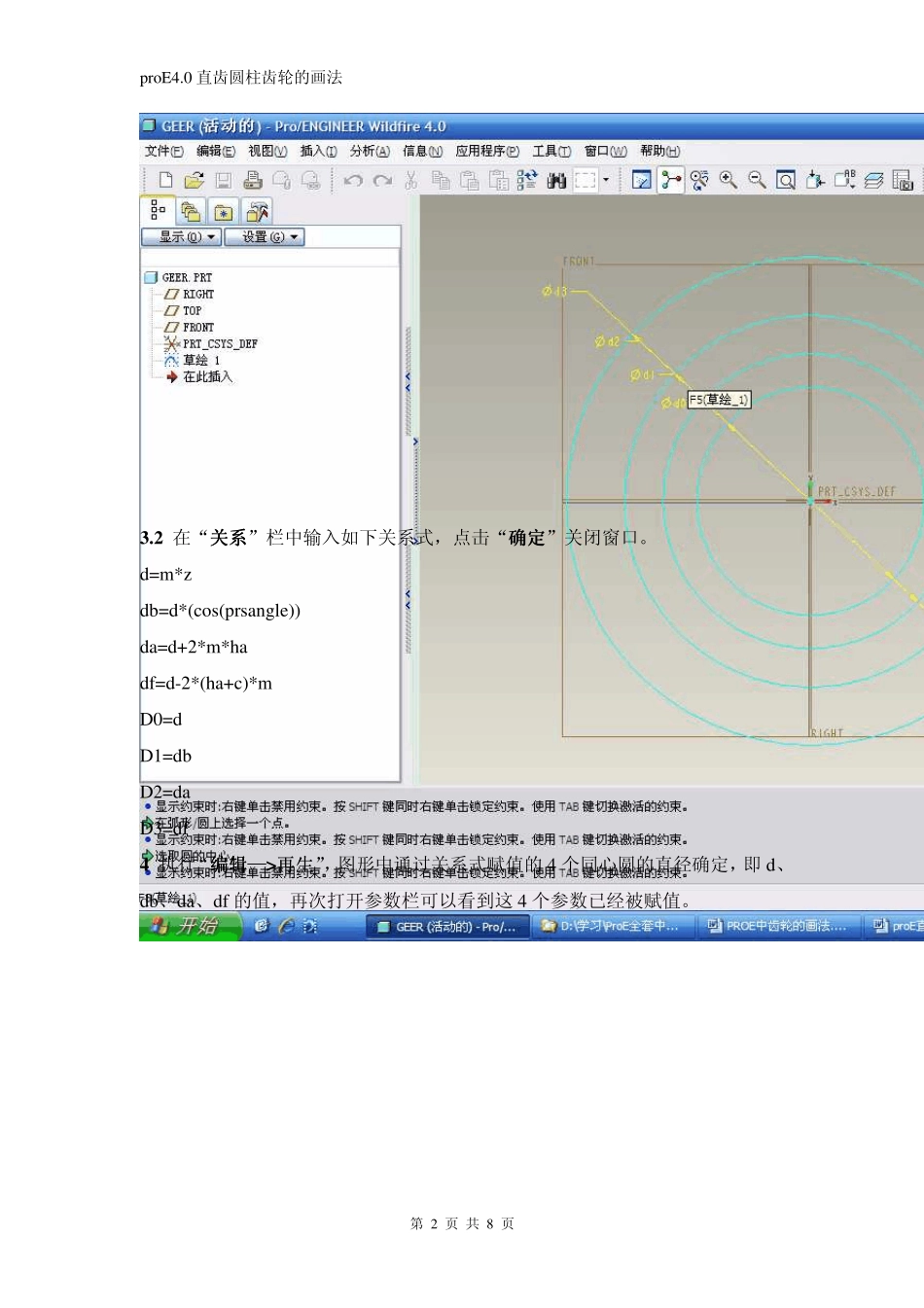

proE4.0 直齿圆柱齿轮的画法 第 1 页 共 8 页 proE 直齿圆柱齿轮的画法 在proE 中直齿圆柱齿轮是利用参数进行绘制的，在零件模式下，取消默认模板，使用公制尺寸模板，新建零件零件模型。 1 使用front 平面草绘4 个任意半径的同心圆，确定，按“√√”退出草绘。 2 点击“工具工具工具——>参数参数”弹出参数设置框，点击“+”增加参数行，在“名称名称名称”列输入直齿圆柱齿轮的参数符号，在“值值”列输入需要指定的参数值。 其中：m（模数）、z（齿数）、Prsangle（齿形角）ha（齿高）、c（齿隙系数）、width（齿宽）的参数值需要指定其值，其余如 d（分度圆直径）、db（基圆直径）、da（齿顶圆直径）、df（齿根圆直径）使用关系式进行尺寸赋值。 参数设置完成后，点击“确定确定确定”关闭。 3 点击“工具工具工具——>关系关系”弹出“关系关系关系”框，对齿轮的参数建立参数关系式。 3.1 将鼠标移到至同心圆上，4 个同心圆同时加亮，点击，显示同心圆的尺寸符号。 proE4.0 直齿圆柱齿轮的画法 第 2 页 共 8 页 3.2 在“关系关系关系”栏中输入如下关系式，点击“确定确定确定”关闭窗口。 d=m*z db=d*(cos(prsangle)) da=d+2*m*ha df=d-2*(ha+c)*m D0=d D1=db D2=da D3=df 4 执行“编辑编辑编辑——>再生再生”，图形中通过关系式赋值的4 个同心圆的直径确定，即 d、db、da、df 的值，再次打开参数栏可以看到这 4 个参数已经被赋值。 proE4.0 直齿圆柱齿轮的画法 第 3 页 共 8 页 5 绘制齿轮的渐开线 点击窗口“创建基准曲线”按钮，选取“从方程从方程从方程”，确定，选取坐标类型为圆柱坐标系后弹出程序运行框和记事本，在记事本中输入渐开线方程如下： x=t*sqrt((da/db)^2-1) y=180/pi r=0.5*db*sqrt(1+x^2) theta=x*y-atan(x) z=0 点击记事本“文件文件文件——>保存保存”后关闭记事本，在“曲线曲线曲线：：从方程从方程”的右下角点击“预览预览预览”或直接确定，渐开线绘制成功。 proE4.0 直齿圆柱齿轮的画法 第 4 页 共 8 页 6 创建渐开线与分度圆的交点为基准点。 执行“基准点创建基准点创建基准点创建”工具，选取渐开线后，按下“ctrl”选取分度圆，“确定确定确定”，基准点PNT0 创建成功。 7 创建基准轴 A-1 执行“基准轴基准轴基准轴”创建工具，选取 TOP 平面后按“ctrl”选取 RIGHT 平面，取两个平面的交线为基准轴。 8 ...
