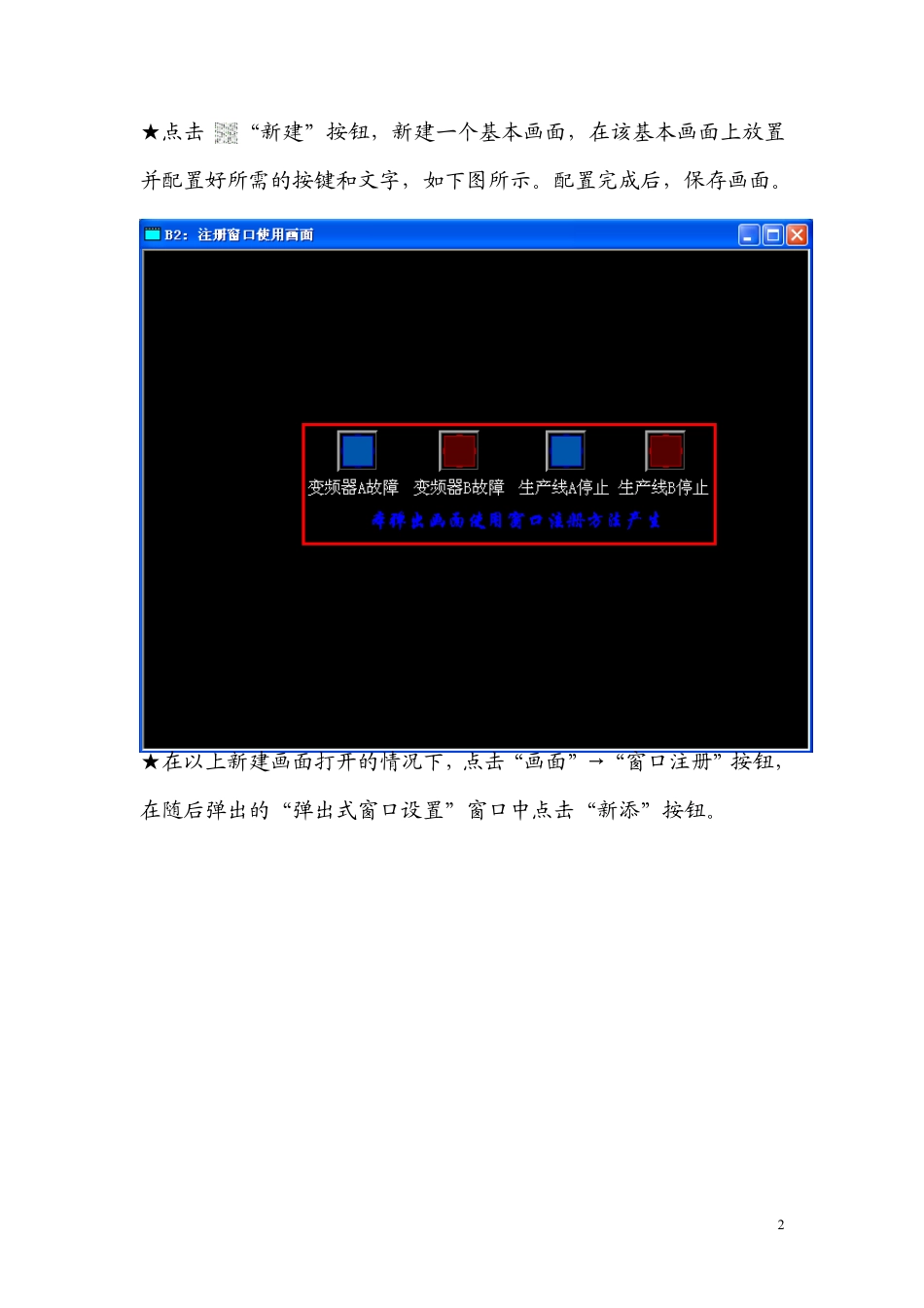

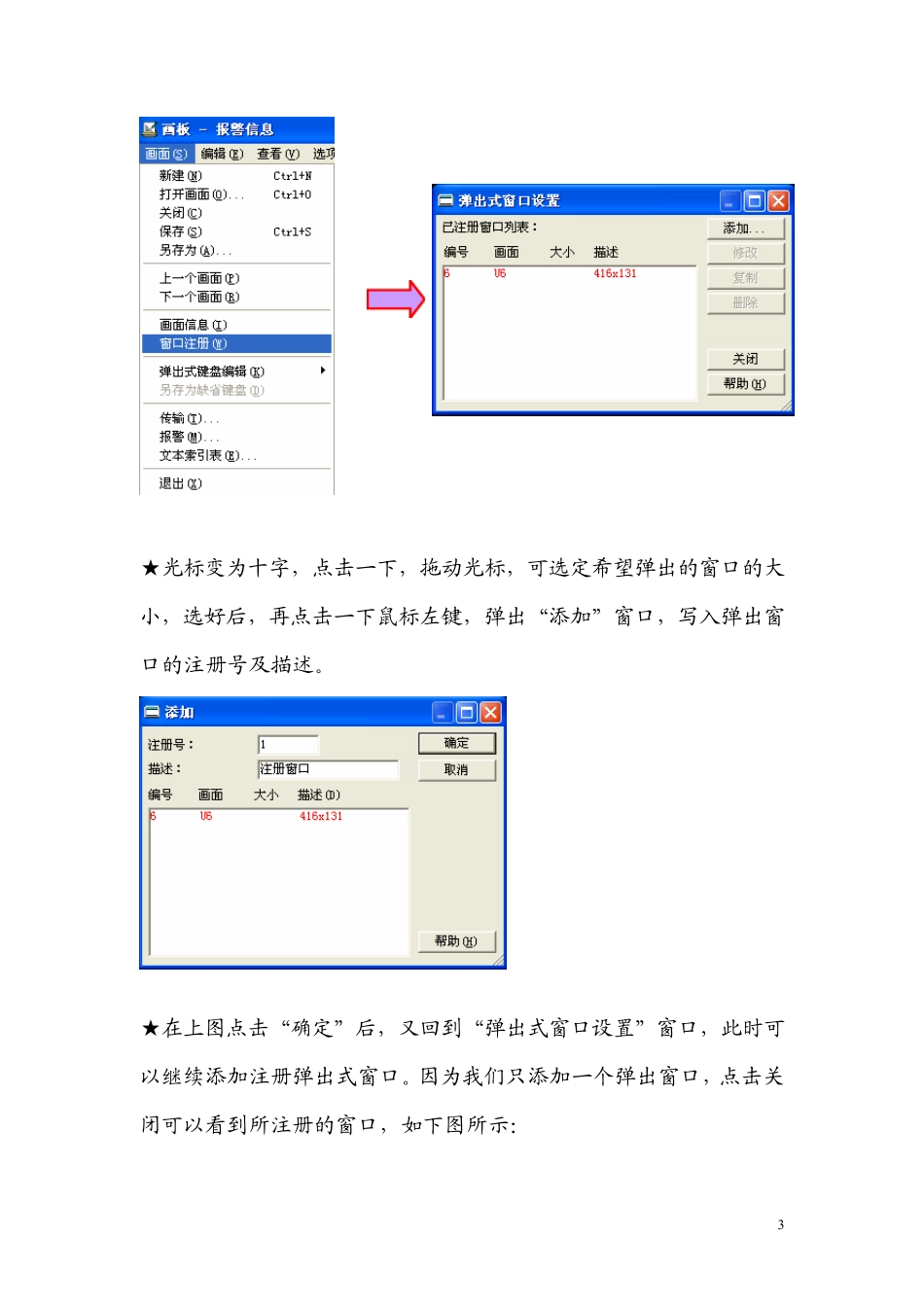

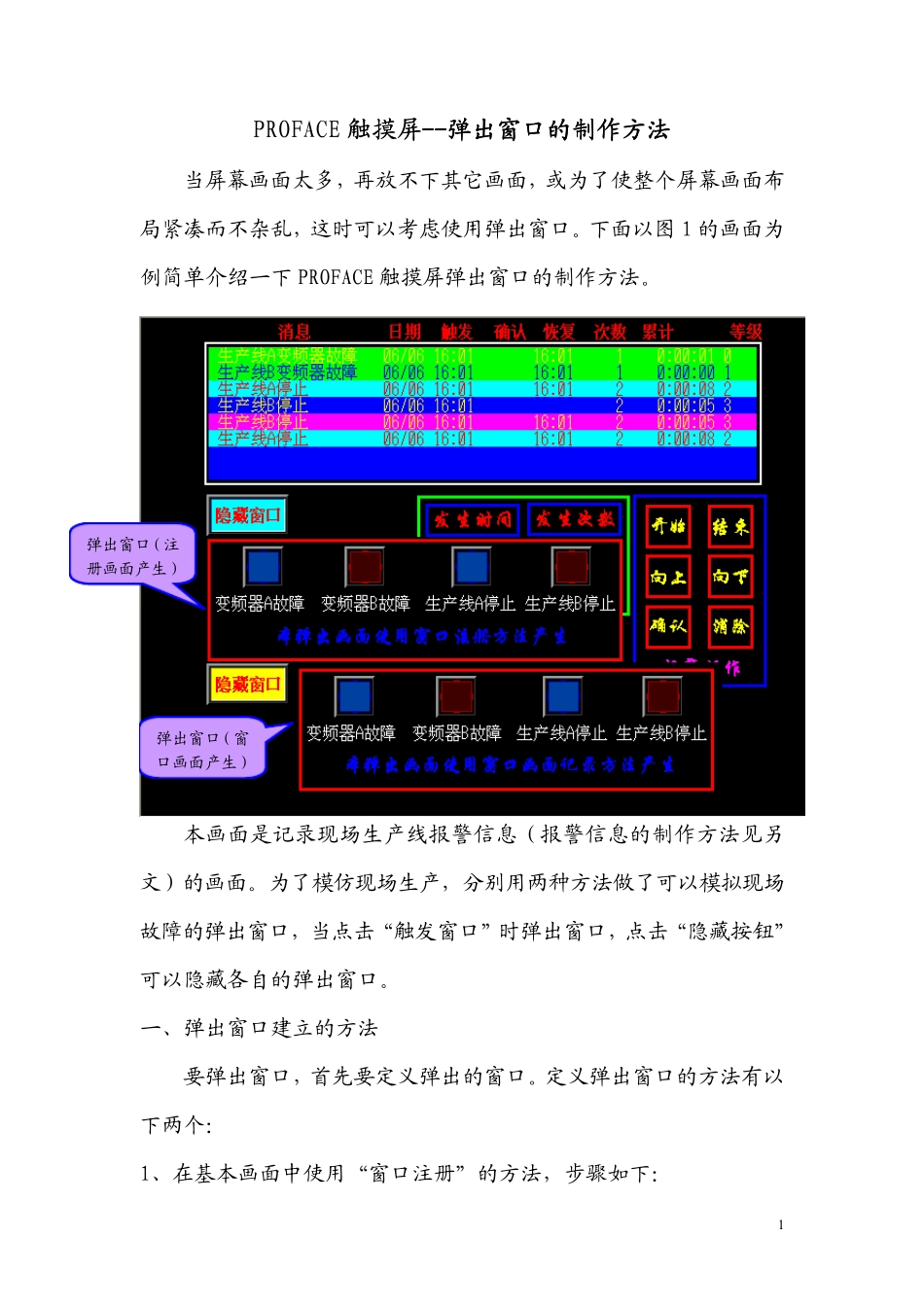

1 PROFACE 触摸屏触摸屏------弹出窗口的制作弹出窗口的制作弹出窗口的制作方法方法方法 当屏幕画面太多，再放不下其它画面，或为了使整个屏幕画面布局紧凑而不杂乱，这时可以考虑使用弹出窗口。下面以图1 的画面为例简单介绍一下PROFACE 触摸屏弹出窗口的制作方法。 本画面是记录现场生产线报警信息（报警信息的制作方法见另文）的画面。为了模仿现场生产，分别用两种方法做了可以模拟现场故障的弹出窗口，当点击“触发窗口”时弹出窗口，点击“隐藏按钮”可以隐藏各自的弹出窗口。 一、弹出窗口建立的方法 要弹出窗口，首先要定义弹出的窗口。定义弹出窗口的方法有以下两个： 1、在基本画面中使用“窗口注册”的方法，步骤如下： 弹出窗口（注册画面产生） 弹出窗口（窗口画面产生） 2 ★点击 “新建”按钮，新建一个基本画面，在该基本画面上放置并配置好所需的按键和文字，如下图所示。配置完成后，保存画面。 ★在以上新建画面打开的情况下，点击“画面”→“窗口注册”按钮，在随后弹出的“弹出式窗口设置”窗口中点击“新添”按钮。 3 ★光标变为十字，点击一下，拖动光标，可选定希望弹出的窗口的大小，选好后，再点击一下鼠标左键，弹出“添加”窗口，写入弹出窗口的注册号及描述。 ★在上图点击“确定”后，又回到“弹出式窗口设置”窗口，此时可以继续添加注册弹出式窗口。因为我们只添加一个弹出窗口，点击关闭可以看到所注册的窗口，如下图所示： 4 注：白色框即为要弹出的窗口大小，右上角的数字1 即为该窗口的注册号。 2、窗口画面记录的方法 ★点击 “新建”按钮，选定“窗口画面”，再点击“确定”。 ★在新出现的画面中，根据需要可以放置并配置元件。 5 注：大的白色框即为所弹出窗口的大小，点击后可根据需要调整大小（如图中的小白色方框所示）。 ★ 保存窗口 二、弹出窗口的设置方法 用以上任意一种方法建立弹出窗口后，下面再介绍弹出窗口设置的方法步骤。 1、设置弹出/隐藏按钮 ★ 点击 位开关按钮，弹出“位开关设置”窗口。设置“操作位地址”和“监控位地址”均是 D5000。 注：D5000 表示的是 D50 的00 位。 按住此处拖动鼠标可以改变弹出窗口大小 6 ★ 点击“浏览”按钮，“部件样式”中选择“Image Blue 256”，按钮形式选择SW_img008b，再点击“确定”。 ★ 点击“状态”下面的 ON 按钮，在文本框中输入文字“隐藏窗口”，再点击OFF 按钮，在文本中输入“触发...
