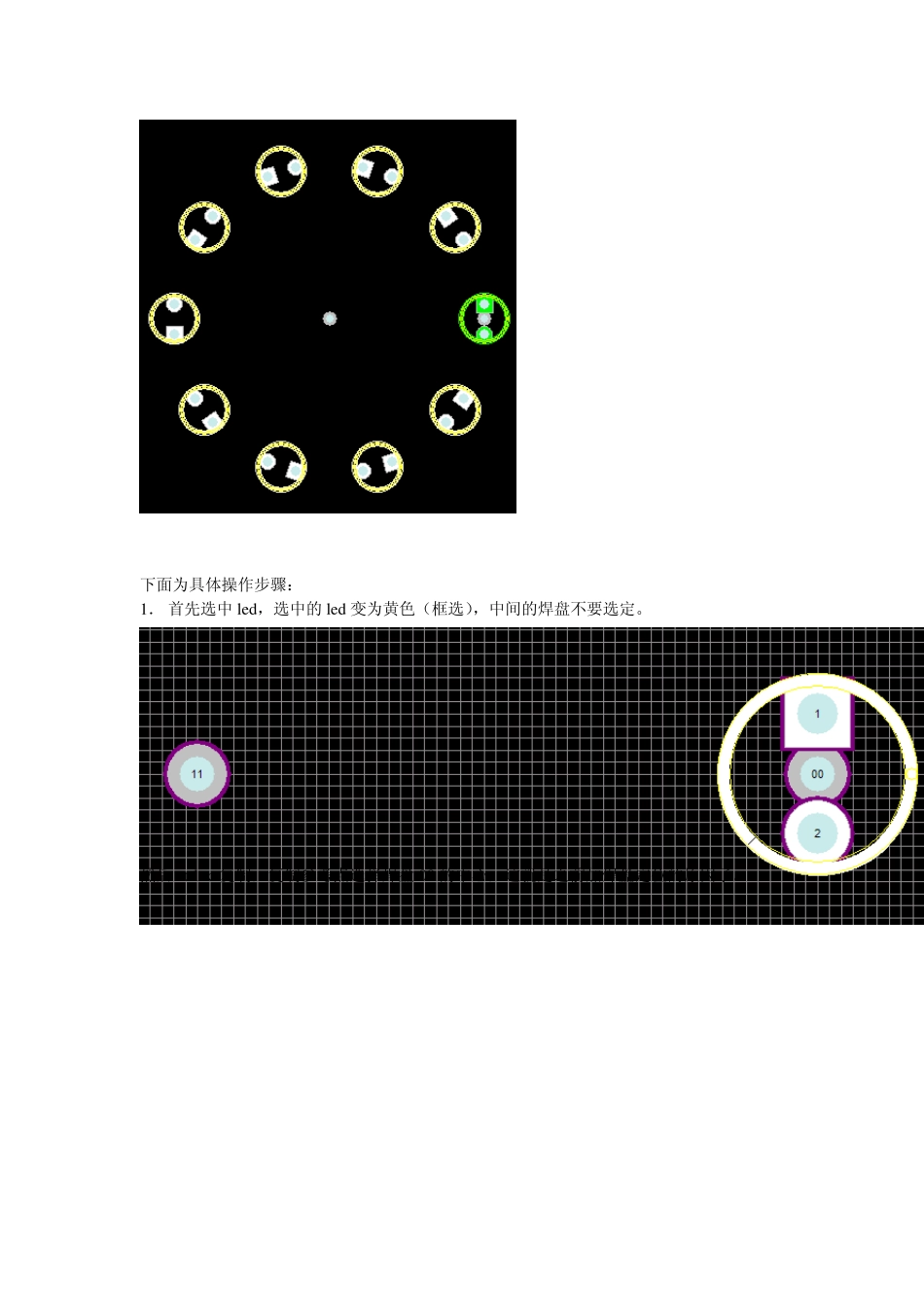

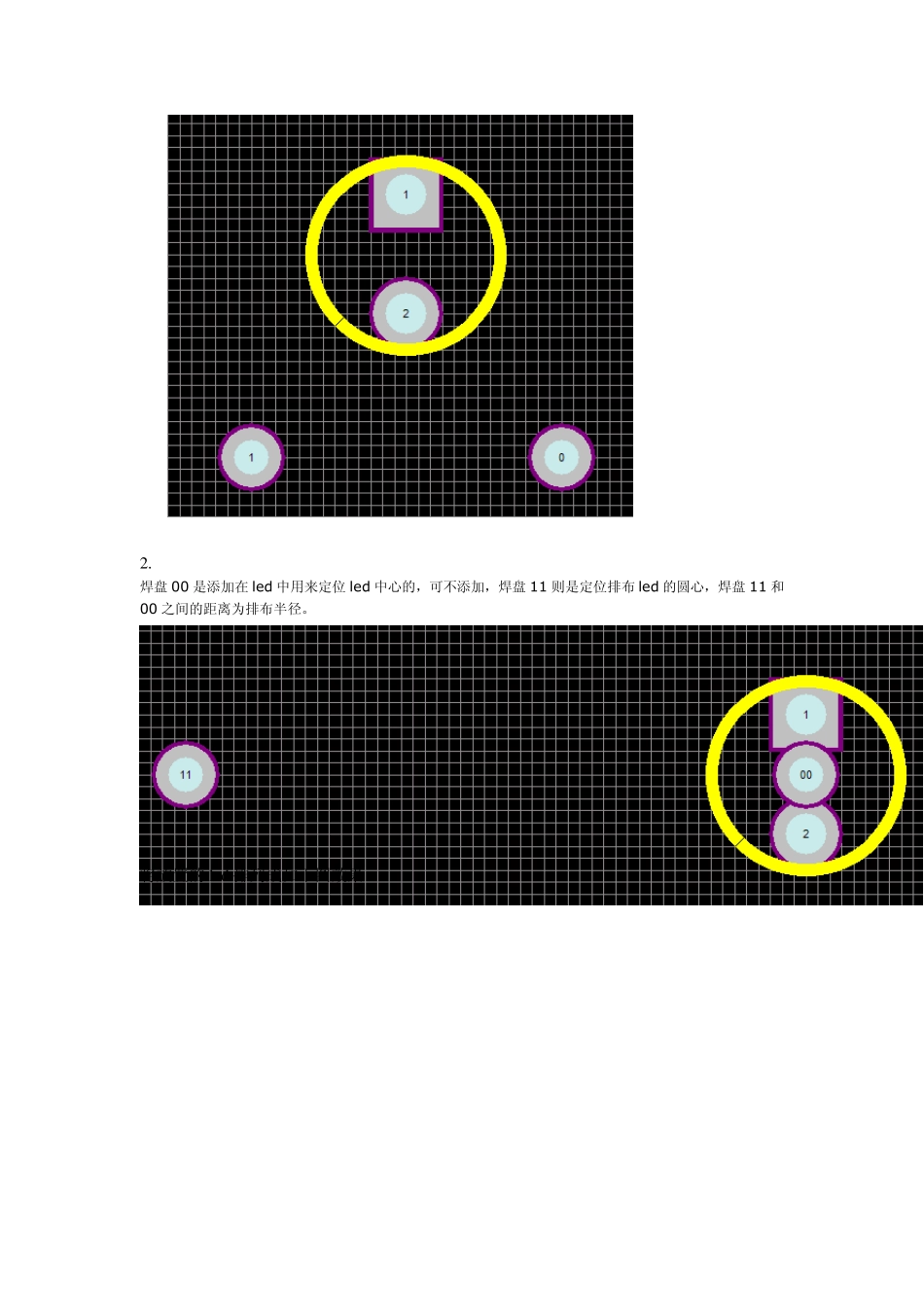

标题: 在protel99se 的pcb 中，以在直径为100mm 的圆上均匀分布10 个led。 [打印本页] 作者: hong6xing 时间: 2007-3-27 08:03 标题: 在protel99se 的pcb中，以在直径为100mm的圆上均匀分布10 个led。 各位师傅：在protel99se 的pcb 中。怎样在直径为100mm 的圆上均匀分布10 个led 管脚。阵列粘贴好象不能控制直径，有没有好办法。 谢谢 作者: syzdq 时间: 2007-3-27 13:01 标题: 这个太简单了，我去年在这里回复过的，但现在找不到了。 再说一遍吧。 x=360/n，n 为元件的个数，你这里就是 10。 PROTEL 里设旋转步进值为x 度，你这里就是 36。 在你的圆心处放一过孔，方便后面的自动吸中。 放第一个元件在过孔同一高度（元件中心的y 值与过孔相同），x 方向的中心为过孔 x 座标加 50mm（你的半径）。 选中这个元件，以过孔中心为参考点复制，然后一个一个粘贴，参考点均为过孔中心，每粘贴一个按空格键转一个角度，象你这样粘个9 个就好了。 删除圆心的过孔，全部不选，改回旋转步进值为90 度，完成。 作者: shyygy 时间: 2007-3-27 13:24 标题: ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ 把你的旋转步进值设好就可以了. 作者: limee 时间: 2007-3-27 15:20 标题: 还不如直接做成一个封装 这样可以多次被使用 作者: hong6xing 时间: 2007-3-28 19:26 标题: 谢谢,搞定了 操作实例： 1. 如图 排布led 2. 焊盘00 是添加在led 中用来定位led 中心的，可不添加，焊盘11 则是定位排布led 的圆心，焊盘11 和00 之间的距离为排布半径。 将放置的led 排列成如下图效果 下面为具体操作步骤： 1． 首先选中led，选中的led 变为黄色（框选），中间的焊盘不要选定。 然后 ctrl+c 复制，复制参考点选择焊盘00 的中心，这就是之前加焊盘定位的原因了。 此时，led 已经被复制到剪贴板，然后选择编辑菜单中的“特殊粘贴”，弹出对话框。 选中间的“阵列（数组）粘贴”，如图： 出现下面的窗口，这里我要在圆弧上放置10 个led，数量item=10，tex t increment 是led 的标号，每次加1 粘贴方式array ty pe 选圆形circu lar ，圆弧上10 个led，所以每个的旋转角度为360/10=36°在下面的粘贴步进角rotate item to mat 里填 36 度。然后 ok。 接下来鼠标会变成十字形，单击第一下选圆心，第二下选圆上的点，其实意思就是让你选定半径（从圆心到圆上），这是焊盘 11 和 00 之间的距离就是旋转半径。 选完后旋转布局效果就出来了，并且 led 的标号依次加1 了，注意到了原来 led1 的地方重叠了 led2，注意修改：！！ 方法就是把最开始的led1 改成led0，旋转完成后再删掉led0 就o k 了，最后删掉定位的两个焊盘11 和00。大功告成！！！！！！
