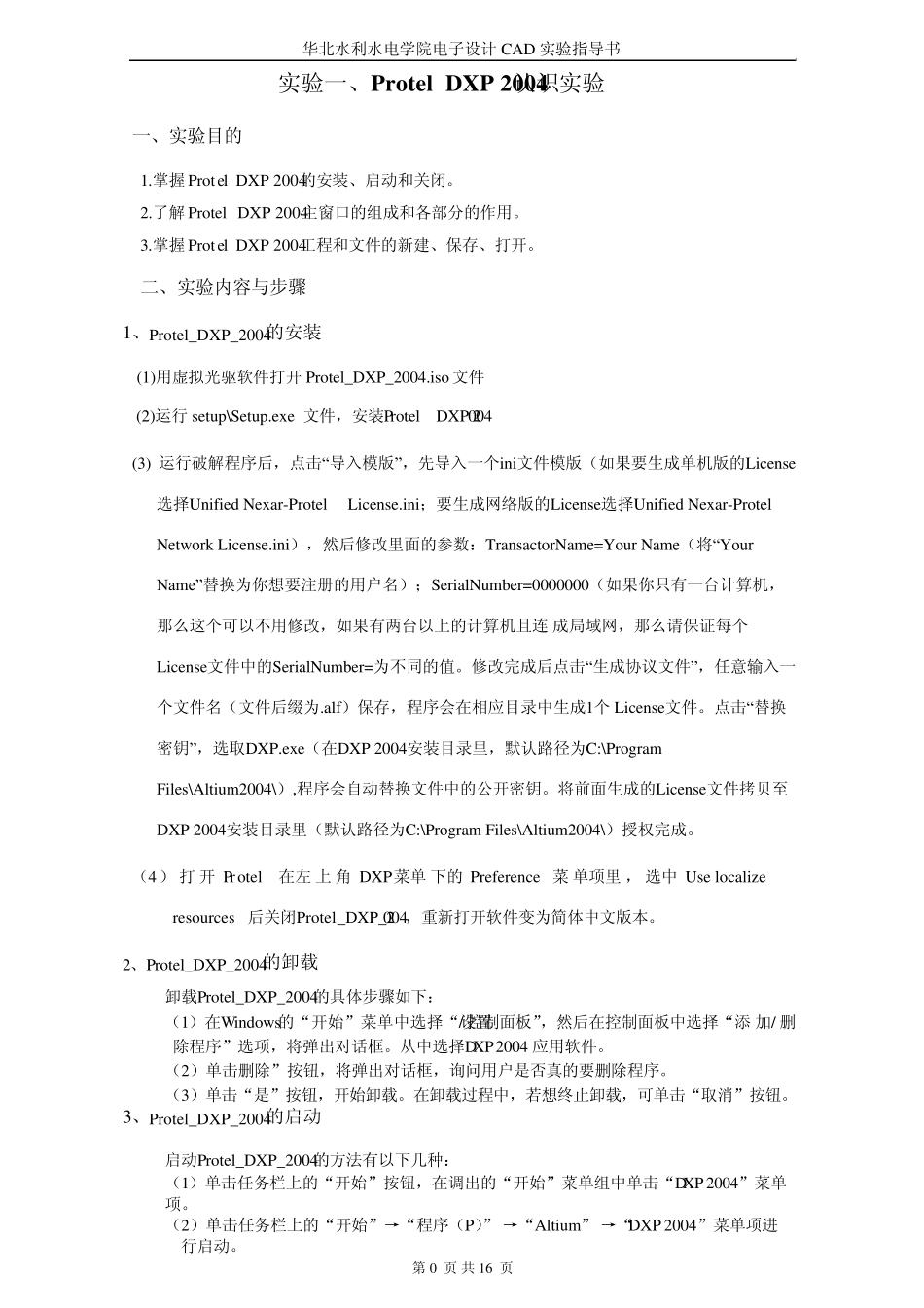

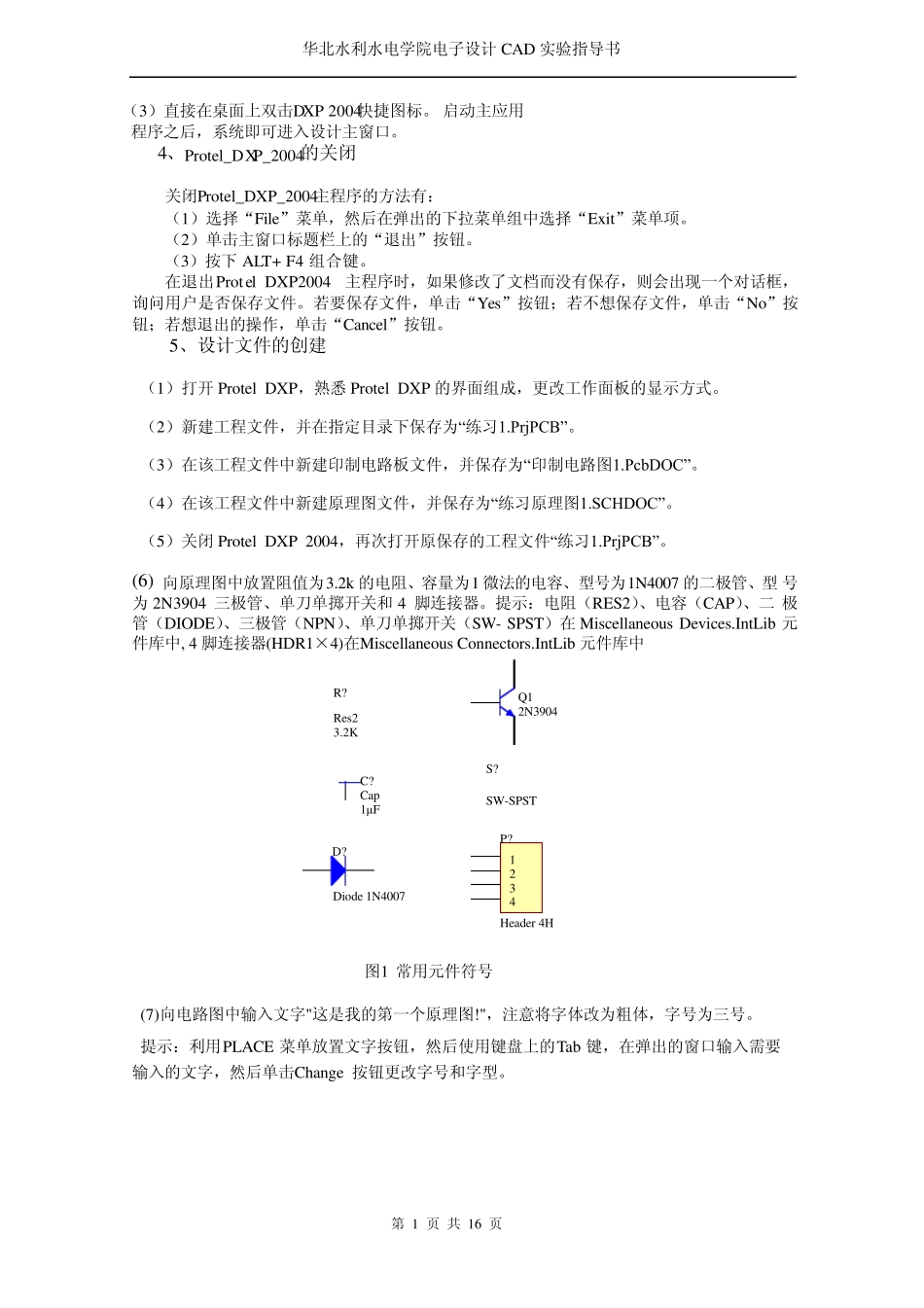

华北水利水电学院电子设计 CAD 实验指导书 实验一、Protel DXP 2004 认识实验 一、实验目的 1.掌握 Protel DXP 2004 的安装、启动和关闭。 2.了解 Protel DXP 2004 主窗口的组成和各部分的作用。 3.掌握 Protel DXP 2004 工程和文件的新建、保存、打开。 二、实验内容与步骤 1、Protel_DXP_2004 的安装 (1)用虚拟光驱软件打开 Protel_DXP_2004.iso 文件 (2)运行 setup\Setup.exe 文件，安装 Protel DXP 2004 (3) 运行破解程序后，点击“导入模版”，先导入一个ini文件模版（如果要生成单机版的License选择Unified Nexar-Protel License.ini；要生成网络版的License选择Unified Nexar-Protel Network License.ini），然后修改里面的参数：TransactorName=Your Name（将“Your Name”替换为你想要注册的用户名）；SerialNumber=0000000（如果你只有一台计算机，那么这个可以不用修改，如果有两台以上的计算机且连 成局域网，那么请保证每个License文件中的SerialNumber=为不同的值。修改完成后点击“生成协议文件”，任意输入一个文件名（文件后缀为.alf）保存，程序会在相应目录中生成1个 License文件。点击“替换密钥”，选取DXP.exe（在DXP 2004安装目录里，默认路径为C:\Program Files\Altium2004\）,程序会自动替换文件中的公开密钥。将前面生成的License文件拷贝至DXP 2004安装目录里（默认路径为C:\Program Files\Altium2004\）授权完成。 （ 4 ） 打 开 Protel 在 左上 角 DXP 菜单 下的 Preference 菜单 项 里 ， 选 中 Use localize resources 后关闭 Protel_DXP_2004，重新打开软件变为简体中文版本。 2、 Protel_DXP_2004 的卸载 卸载 Protel_DXP_2004 的具体步骤如下： （1）在 Windows 的“开始”菜单中选择“设置/ 控制面板”，然后在控制面板中选择“添 加/ 删除程序”选项，将弹出对话框。从中选择 DXP 2004 应用软件。 （2）单击删除”按钮，将弹出对话框，询问用户是否真的要删除程序。 （3）单击“是”按钮，开始卸载。在卸载过程中，若想终止卸载，可单击“取消”按钮。 3、Protel_DXP_2004 的启动 启动 Protel_DXP_2004 的方法有以下几种： （1）单击任务栏上的“开始”按钮，在调出的“开始”菜单组中单击“DXP 2004”菜单 项。 （2）单击任务栏上的“开始”→“程序（P）” →“Altium” →“DXP 2004”菜单项进 ...
