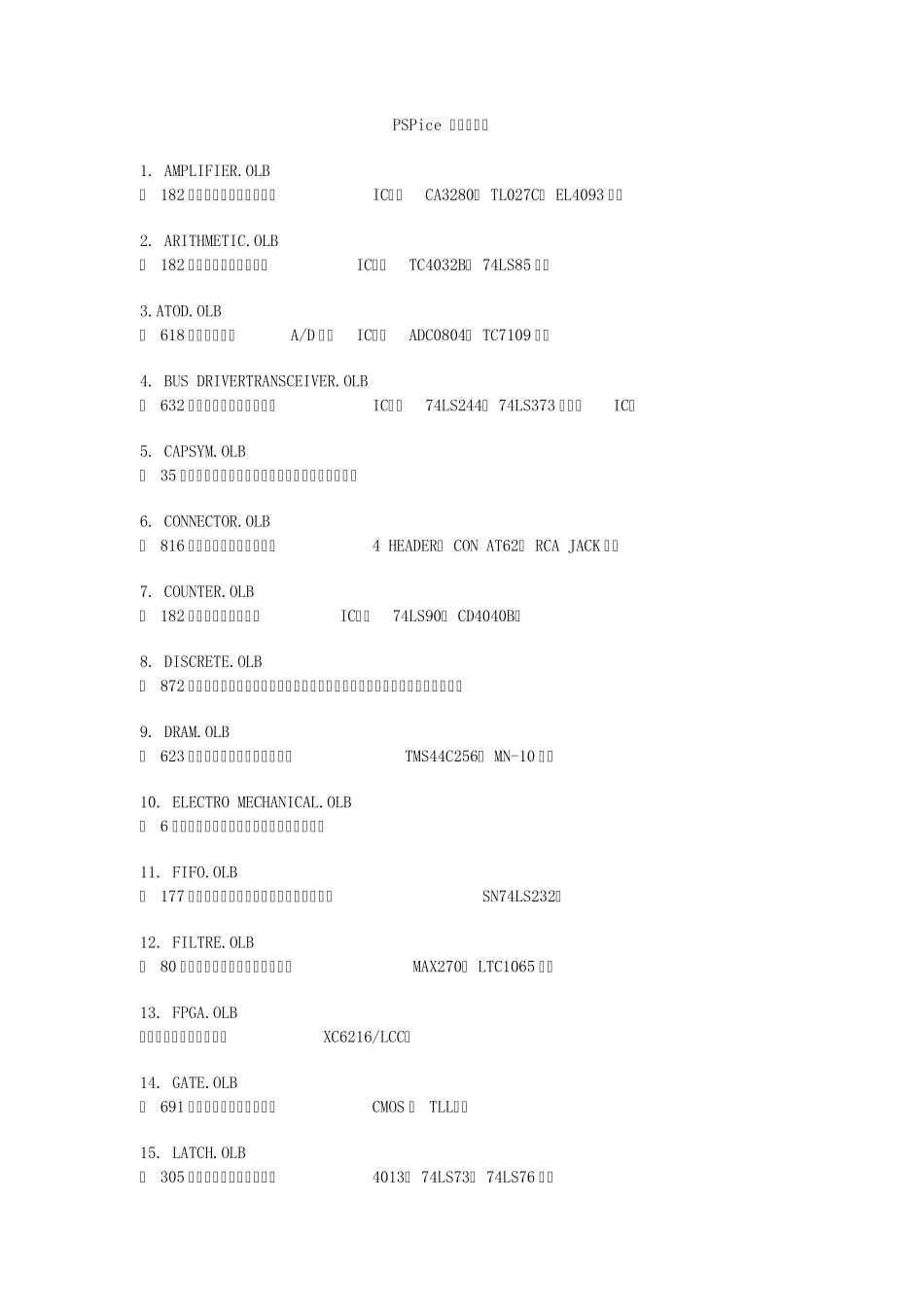

PSPice 元件库介绍 1. AMPLIFIER.OLB 共 182 个零件，存放模拟放大器IC，如CA3280， TL027C， EL4093 等。 2. ARITHMETIC.OLB 共 182 个零件，存放逻辑运算IC，如TC4032B， 74LS85 等。 3.ATOD.OLB 共 618 个零件，存放A/D 转换IC，如ADC0804， TC7109 等。 4. BUS DRIVERTRANSCEIVER.OLB 共 632 个零件，存放汇流排驱动IC，如74LS244， 74LS373 等数字IC。 5. CAPSYM.OLB 共 35 个零件，存放电源，地，输入输出口，标题栏等。 6. CONNECTOR.OLB 共 816 个零件，存放连接器，如4 HEADER， CON AT62， RCA JACK 等。 7. COUNTER.OLB 共 182 个零件，存放计数器IC，如74LS90， CD4040B。 8. DISCRETE.OLB 共 872 个零件，存放分立式元件，如电阻，电容，电感，开关，变压器等常用零件。 9. DRAM.OLB 共 623 个零件，存放动态存储器，如TMS44C256， MN-10 等。 10. ELECTRO MECHANICAL.OLB 共 6 个零件，存放马达，断路器等电机类元件。 11. FIFO.OLB 共 177 个零件，存放先进先出资料暂存器，如，SN74LS232。 12. FILTRE.OLB 共 80 个零件，存放滤波器类元件，如MAX270， LTC1065 等。 13. FPGA.OLB 存放可编程逻辑器件，如XC6216/LCC。 14. GATE.OLB 共 691 个零件，存放逻辑门（含CMOS 和 TLL）。 15. LATCH.OLB 共 305 个零件，存放锁存器，如4013， 74LS73， 74LS76 等。 16. LINE DRIVER RECEIVER.OLB 共 380 个零件，存放线控驱动与接收器。如SN， DS275 等。 17. MECHANICAL.OLB 共 110 个零件，存放机构图件，如M HOLE 2， PGASOC-15-F 等。 18. MICROCONTROLLER.OLB 共 523 个零件，存放单晶片微处理器，如68HC11， AT89C51 等。 19. MICRO PROCESSOR.OLB 共 288 个零件，存放微处理器，如，Z 等。 20. MISC.OLB 共 1567 个零件，存放杂项图件，如电表（METER MA），微处理器周边（Z80-DMA）等未分类的零件。 21. MISC2.OLB 共 772 个零件，存放杂项图件，如TP3071， ZSD100 等未分类零件。 22. MISCLINEAR.OLB 共 365 个零件，存放线性杂项图件（未分类），如，4127， VFC32 等。 23. MISCMEMORY.OLB 共 278 个零件，存放记忆体杂项图件（未分类），如28F020， X76F041 等。 24. MISCPOWER.OLB 共 222 个零件，存放高功率杂项图件（未分类），如REF-01， PWR505...
