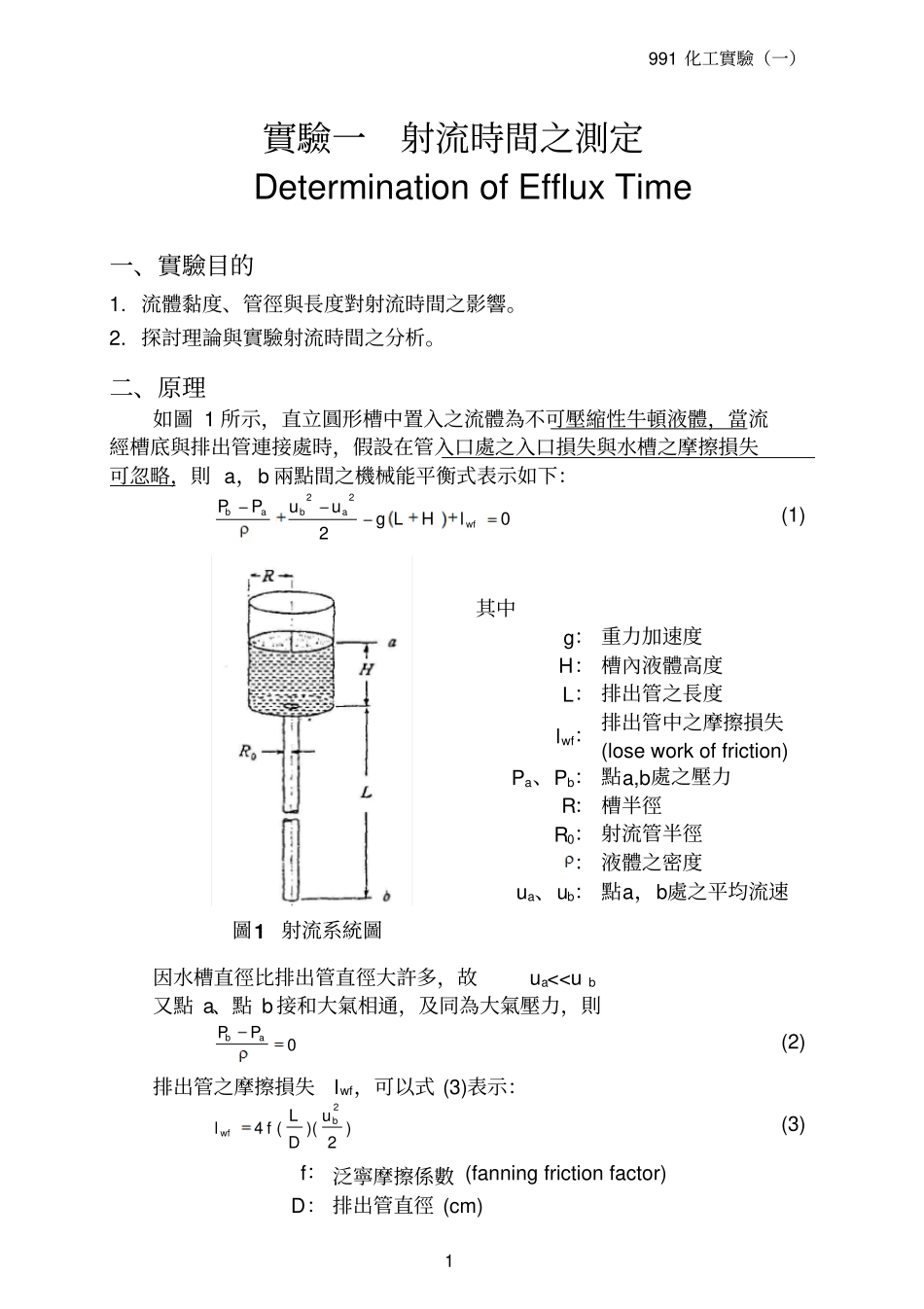

991 化工實驗（一）1 實驗一射流時間之測定Determination of Efflux Time 一、實驗目的1. 流體黏度、管徑與長度對射流時間之影響。2. 探討理論與實驗射流時間之分析。二、原理如圖 1 所示，直立圓形槽中置入之流體為不可壓縮性牛頓液體，當流經槽底與排出管連接處時，假設在管入口處之入口損失與水槽之摩擦損失可忽略，則 a，b 兩點間之機械能平衡式表示如下：0222wfabablHLguuPP(1) 圖1 射流系統圖其中g： 重力加速度H： 槽內液體高度L： 排出管之長度lwf： 排出管中之摩擦損失(lose work of friction) Pa、Pb： 點a,b處之壓力R： 槽半徑R0： 射流管半徑： 液體之密度ua、ub： 點a，b處之平均流速因水槽直徑比排出管直徑大許多，故ua<
