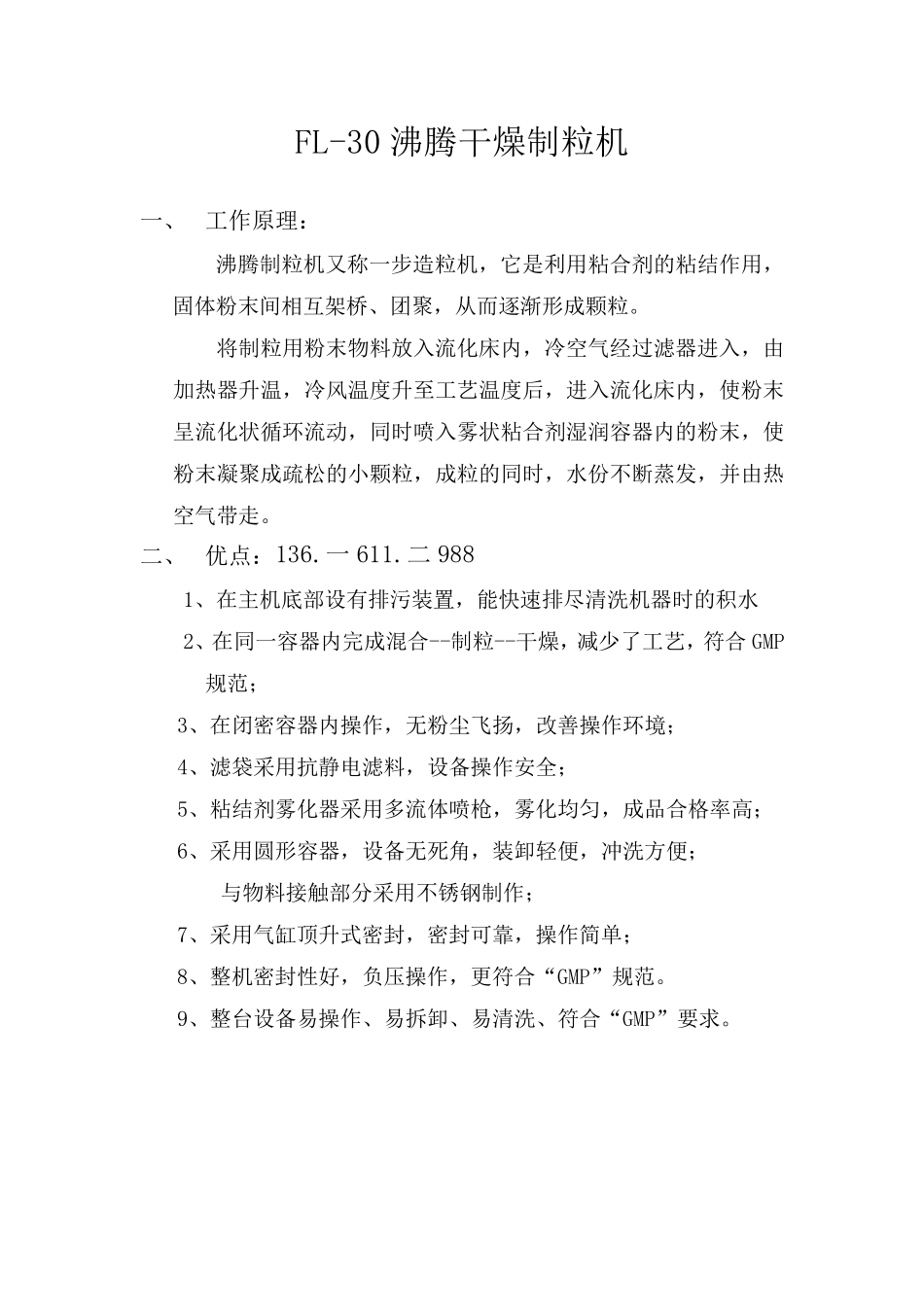

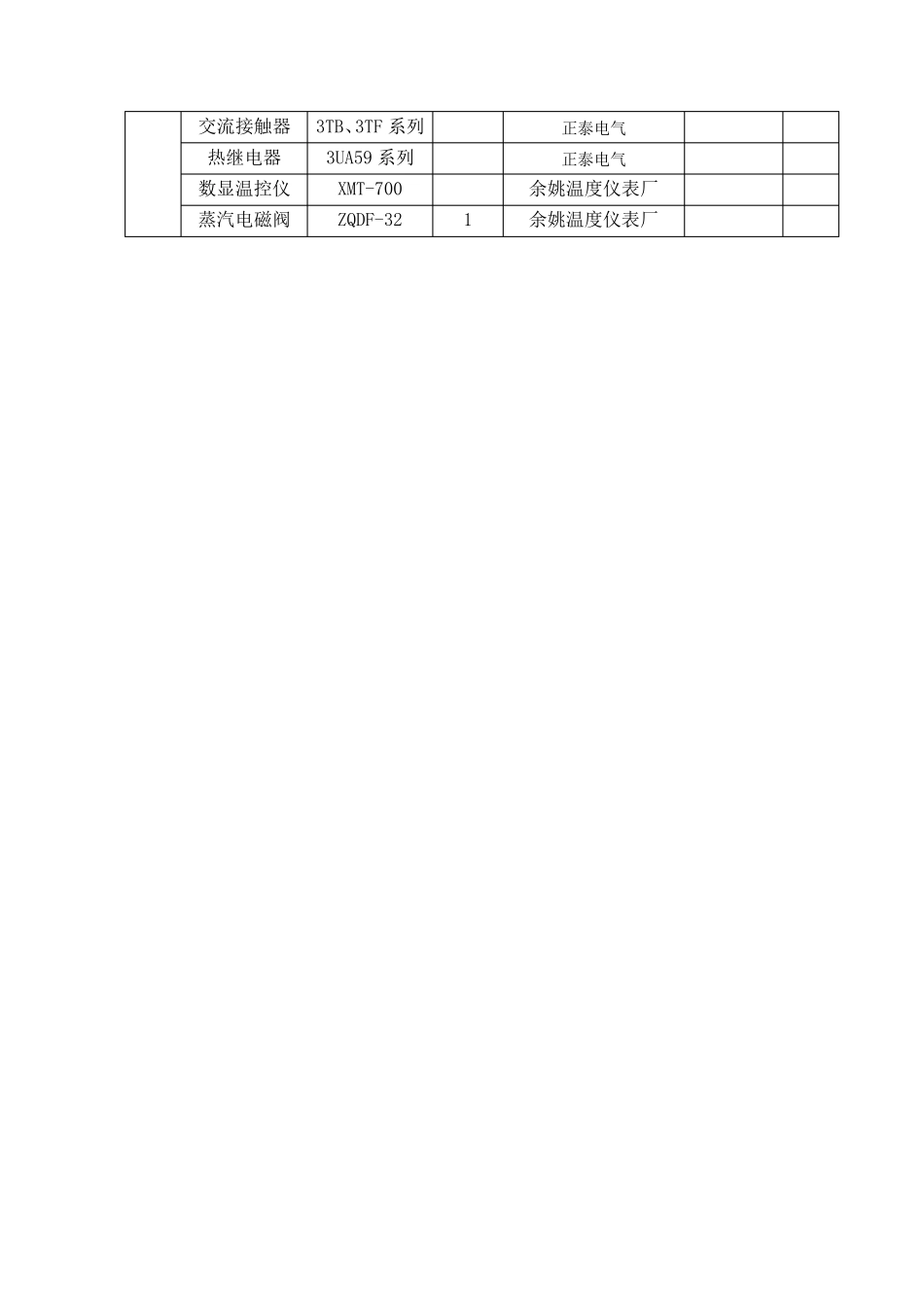

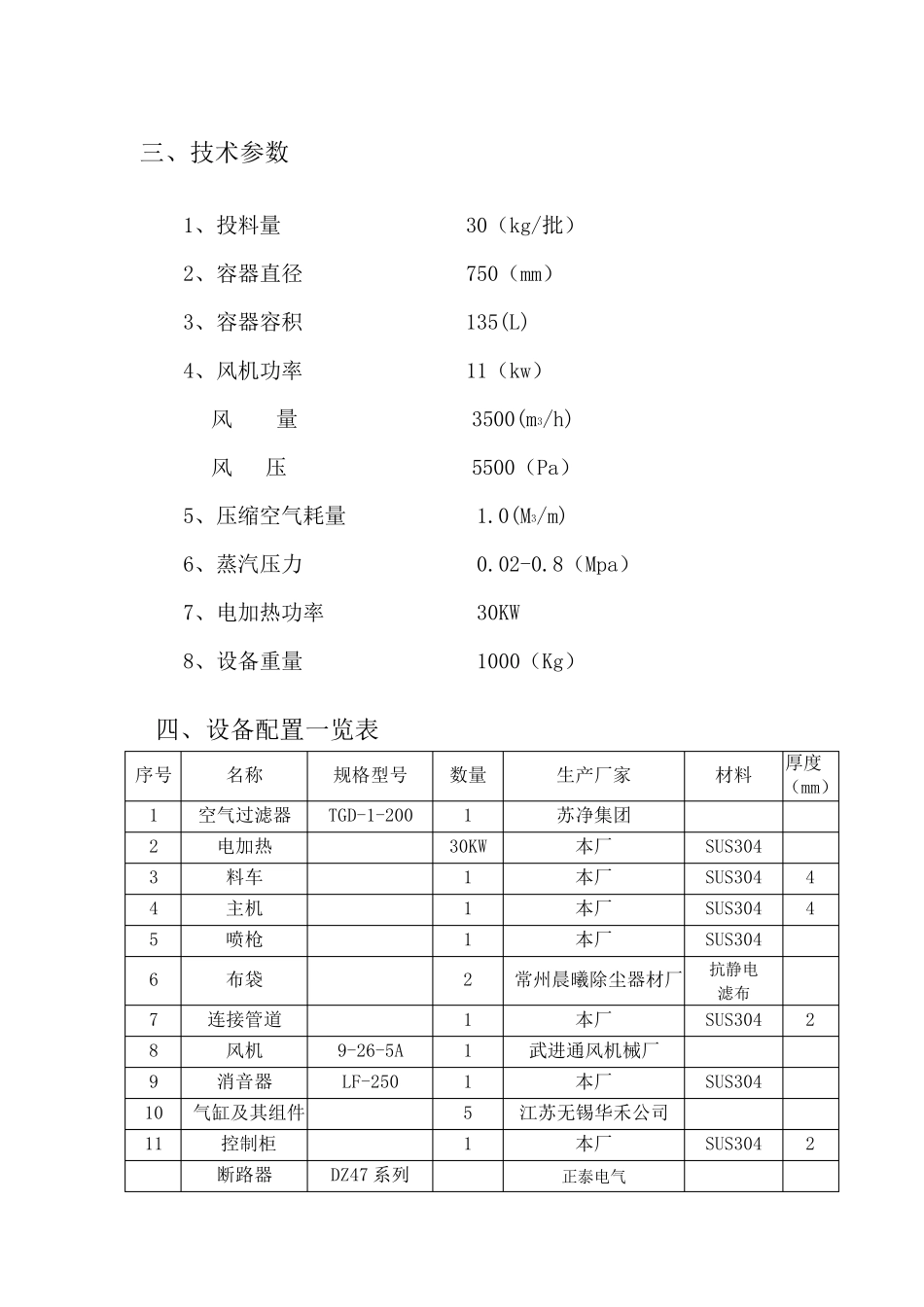

FL-30 沸腾干燥制粒机 一、 工作原理： 沸腾制粒机又称一步造粒机，它是利用粘合剂的粘结作用，固体粉末间相互架桥、团聚，从而逐渐形成颗粒。 将制粒用粉末物料放入流化床内，冷空气经过滤器进入，由加热器升温，冷风温度升至工艺温度后，进入流化床内，使粉末呈流化状循环流动，同时喷入雾状粘合剂湿润容器内的粉末，使粉末凝聚成疏松的小颗粒，成粒的同时，水份不断蒸发，并由热空气带走。 二、 优点：136.一611.二988 1、在主机底部设有排污装置，能快速排尽清洗机器时的积水 2、在同一容器内完成混合--制粒--干燥，减少了工艺，符合GMP规范； 3、在闭密容器内操作，无粉尘飞扬，改善操作环境； 4、滤袋采用抗静电滤料，设备操作安全； 5、粘结剂雾化器采用多流体喷枪，雾化均匀，成品合格率高； 6、采用圆形容器，设备无死角，装卸轻便，冲洗方便； 与物料接触部分采用不锈钢制作； 7、采用气缸顶升式密封，密封可靠，操作简单； 8、整机密封性好，负压操作，更符合“GMP”规范。 9、整台设备易操作、易拆卸、易清洗、符合“GMP”要求。 三、技术参数 1、投料量 30（kg/批） 2、容器直径 750（mm） 3、容器容积 135(L) 4、风机功率 11（kw） 风 量 3500(m3/h) 风 压 5500（Pa） 5、压缩空气耗量 1.0(M3/m) 6、蒸汽压力 0.02-0.8（Mpa） 7、电加热功率 30KW 8、设备重量 1000（Kg） 四、设备配置一览表 序号 名称 规格型号 数量 生产厂家 材料 厚度 （mm） 1 空气过滤器 TGD-1-200 1 苏净集团 2 电加热 30KW 本厂 SUS304 3 料车 1 本厂 SUS304 4 4 主机 1 本厂 SUS304 4 5 喷枪 1 本厂 SUS304 6 布袋 2 常州晨曦除尘器材厂 抗静电 滤布 7 连接管道 1 本厂 SUS304 2 8 风机 9-26-5A 1 武进通风机械厂 9 消音器 LF-250 1 本厂 SUS304 10 气缸及其组件 5 江苏无锡华禾公司 11 控制柜 1 本厂 SUS304 2 断路器 DZ47 系列 正泰电气 交流接触器 3TB、3TF 系列 正泰电气 热继电器 3UA59 系列 正泰电气 数显温控仪 XMT-700 余姚温度仪表厂 蒸汽电磁阀 ZQDF-32 1 余姚温度仪表厂
