XSG-12阻燃剂闪蒸干燥设计方案VIP免费

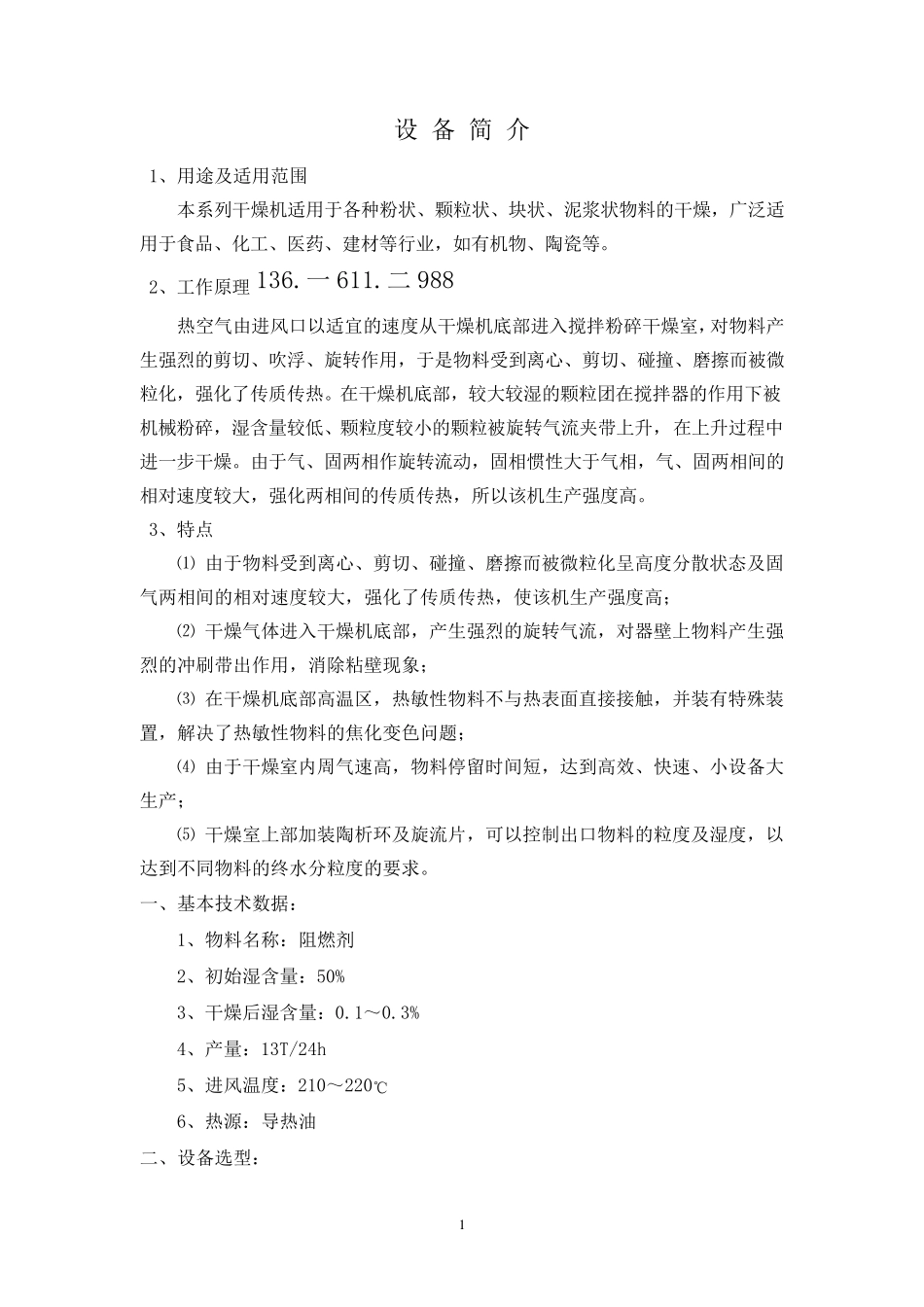

XSG-12阻燃剂闪蒸干燥设计方案_第1页
1/5

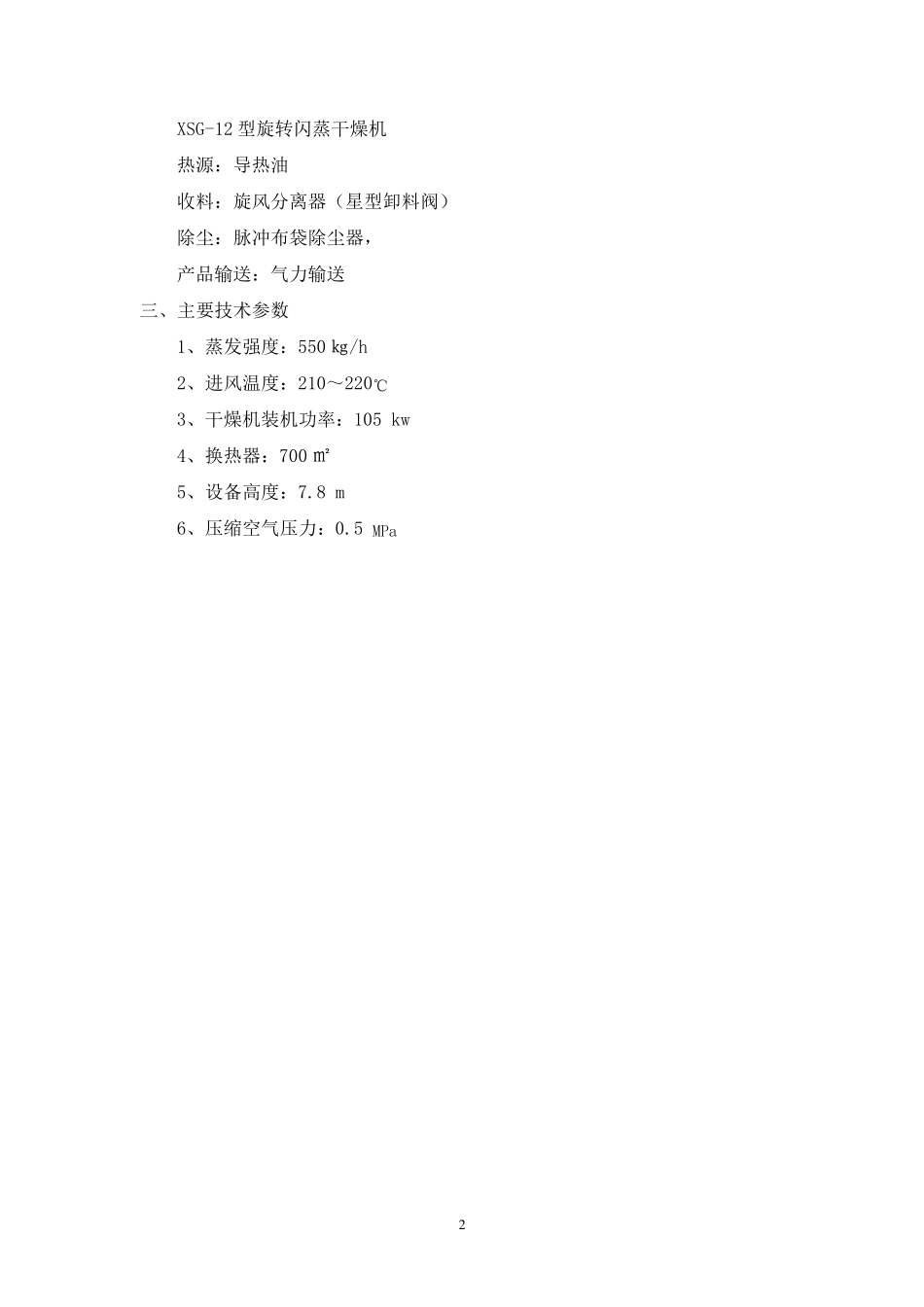

XSG-12阻燃剂闪蒸干燥设计方案_第2页
2/5

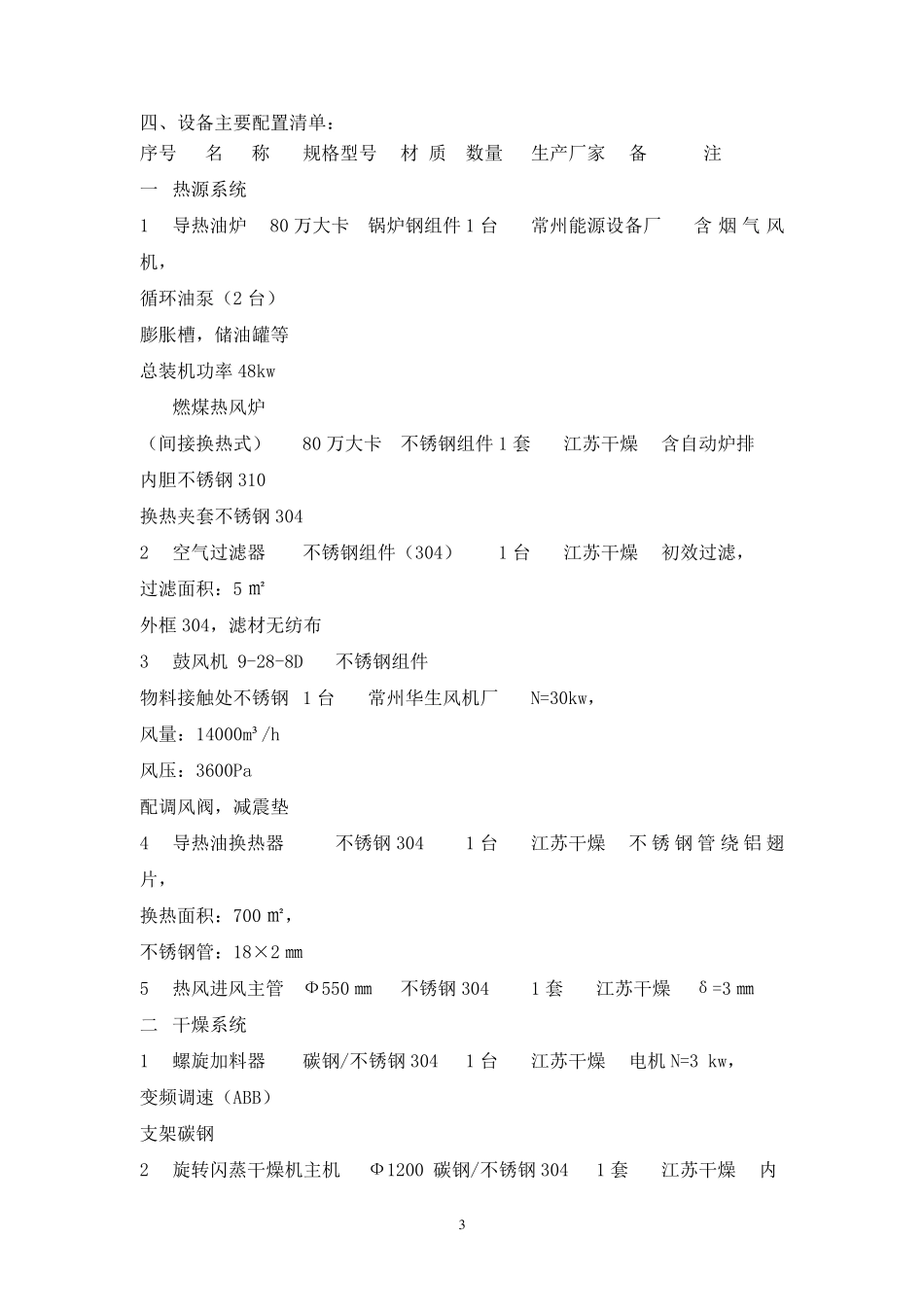

XSG-12阻燃剂闪蒸干燥设计方案_第3页
3/5
1 设 备 简 介 1、用途及适用范围 本系列干燥机适用于各种粉状、颗粒状、块状、泥浆状物料的干燥,广泛适用于食品、化工、医药、建材等行业,如有机物、陶瓷等。 2、工作原理136.一611.二988 热空气由进风口以适宜的速度从干燥机底部进入搅拌粉碎干燥室,对物料产生强烈的剪切、吹浮、旋转作用,于是物料受到离心、剪切、碰撞、磨擦而被微粒化,强化了传质传热。在干燥机底部,较大较湿的颗粒团在搅拌器的作用下被机械粉碎,湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升,在上升过程中进一步干燥。由于气、固两相作旋转流动,固相惯性大于气相,气、固两相间的相对速度较大,强化两相间的传质传热,所以该机生产强度高。 3、特点 ⑴ 由于物料受到离心、剪切、碰撞、磨擦而被微粒化呈高度分散状态及固气两相间的相对速度较大,强化了传质传热,使该机生产强度高; ⑵ 干燥气体进入干燥机底部,产生强烈的旋转气流,对器壁上物料产生强烈的冲刷带出作用,消除粘壁现象; ⑶ 在干燥机底部高温区,热敏性物料不与热表面直接接触,并装有特殊装置,解决了热敏性物料的焦化变色问题; ⑷ 由于干燥室内周气速高,物料停留时间短,达到高效、快速、小设备大生产; ⑸ 干燥室上部加装陶析环及旋流片,可以控制出口物料的粒度及湿度,以达到不同物料的终水分粒度的要求。 一、基本技术数据: 1、物料名称:阻燃剂 2、初始湿含量:50% 3、干燥后湿含量:0.1~0.3% 4、产量:13T/24h 5、进风温度:210~220℃ 6、热源:导热油 二、设备选型: 2 XSG-12 型旋转闪蒸干燥机 热源:导热油 收料:旋风分离器(星型卸料阀) 除尘:脉冲布袋除尘器, 产品输送:气力输送 三、主要技术参数 1、蒸发强度:550 ㎏/h 2、进风温度:210~220℃ 3、干燥机装机功率:105 kw 4、换热器:700 ㎡ 5、设备高度:7.8 m 6、压缩空气压力:0.5 MPa 3 四、设备主要配置清单: 序号 名 称 规格型号 材 质 数量 生产厂家 备 注 一 热源系统 1 导热油炉 80 万大卡 锅炉钢组件 1 台 常州能源设备厂 含烟气风机, 循环油泵(2 台) 膨胀槽,储油罐等 总装机功率48kw 燃煤热风炉 (间接换热式) 80 万大卡 不锈钢组件 1 套 江苏干燥 含自动炉排 内胆不锈钢310 换热夹套不锈钢304 2 空气过滤器 不锈钢组件(304) 1 台 江苏干燥 初效过滤, 过滤面积:5 ㎡ 外框304,滤材无纺布 3 鼓风...
